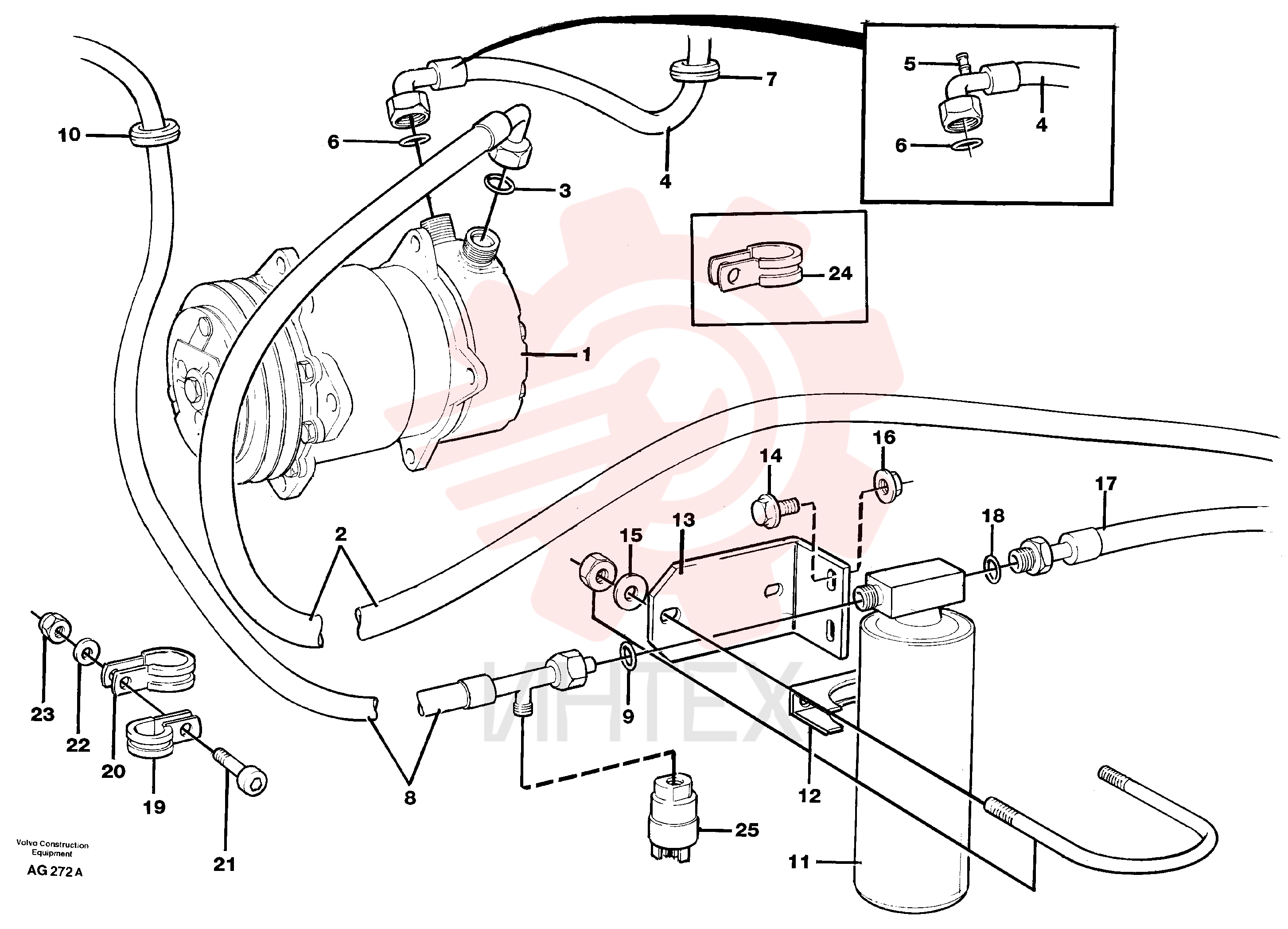

VOE 11104222 Шланг

VOE 11104222 Шланг

VOE 11104222 Шланг

— VOE 11104222

  • VOE 11104222 - Шланг
  • Серийный № 10255 и далее

— VOE 981904

  • VOE 981904 - Зажим
  • Серийный № 10396 и далее
  • DI = 38
  • 1

— VOE 981904

  • VOE 981904 - Зажим
  • Серийный № 10396 и далее
  • DI = 38
  • 1

2 VOE 11007695

  • VOE 11007695 - Шланг

3 VOE 3537507

  • VOE 3537507 - Кольцо уплотнительное (О-кольцо)

3 VOE 3537507

  • VOE 3537507 - Кольцо уплотнительное (О-кольцо)

4 VOE 11007299

  • VOE 11007299 - Шланг
  • Серийный № до 10254

5 VOE 11007967

  • VOE 11007967 - Клапан предохранительный
  • Серийный № 10255 и далее

6 VOE 3537503

  • VOE 3537503 - Кольцо уплотнительное (О-кольцо)

6 VOE 3537503

  • VOE 3537503 - Кольцо уплотнительное (О-кольцо)

7 VOE 961970

  • VOE 961970 - Пробка (заглушка)

7 VOE 961970

  • VOE 961970 - Пробка (заглушка)

8 VOE 11104242

  • VOE 11104242 - Шланг

9 VOE 3537499

  • VOE 3537499 - Кольцо уплотнительное (О-кольцо)

9 VOE 3537499

  • VOE 3537499 - Кольцо уплотнительное (О-кольцо)

10 VOE 961970

  • VOE 961970 - Пробка (заглушка)

10 VOE 961970

  • VOE 961970 - Пробка (заглушка)

11 VOE 1618848

  • VOE 1618848 - Ресивер-осушитель

11 VOE 1618848

  • VOE 1618848 - Ресивер-осушитель

12 VOE 11015720

  • VOE 11015720 - Зажим

12 VOE 11015720

  • VOE 11015720 - Зажим

13 VOE 11104191

  • VOE 11104191 - 11104191

14 VOE 946440

  • VOE 946440 - Винт с фланцем

14 VOE 946440

  • VOE 946440 - Винт с фланцем

15 VOE 976944

  • VOE 976944 - Шайба

15 VOE 976944

  • VOE 976944 - Шайба

16 VOE 13945408

  • VOE 13945408 - Гайка

16 VOE 13945408

  • VOE 13945408 - Гайка

17 VOE 11007297

  • VOE 11007297 - Шланг

18 VOE 3537499

  • VOE 3537499 - Кольцо уплотнительное (О-кольцо)

18 VOE 3537499

  • VOE 3537499 - Кольцо уплотнительное (О-кольцо)

19 VOE 952627

  • VOE 952627 - Зажим
  • DI = 12
  • 7

19 VOE 952627

  • VOE 952627 - Зажим
  • DI = 12
  • 7

20 VOE 952634

  • VOE 952634 - Зажим
  • DI = 23
  • 8

20 VOE 952634

  • VOE 952634 - Зажим
  • DI = 23
  • 8

21 VOE 969147

  • VOE 969147 - Винт с внутренним шестигранником

21 VOE 969147

  • VOE 969147 - Болт

22 VOE 960139

  • VOE 960139 - Шайба

22 VOE 960139

  • VOE 960139 - Шайба

23 VOE 13948569

  • VOE 13948569 - Гайка стопорная

23 VOE 13948569

  • VOE 13948569 - Гайка стопорная

24 VOE 952627

  • VOE 952627 - Зажим

24 VOE 952627

  • VOE 952627 - Зажим

25 VOE 11005913

  • VOE 11005913 - Датчик давления (переключатель
  • реле)
  • SE22

25 VOE 11005913

  • VOE 11005913 - Датчик давления (переключатель
  • реле)
  • SE22
