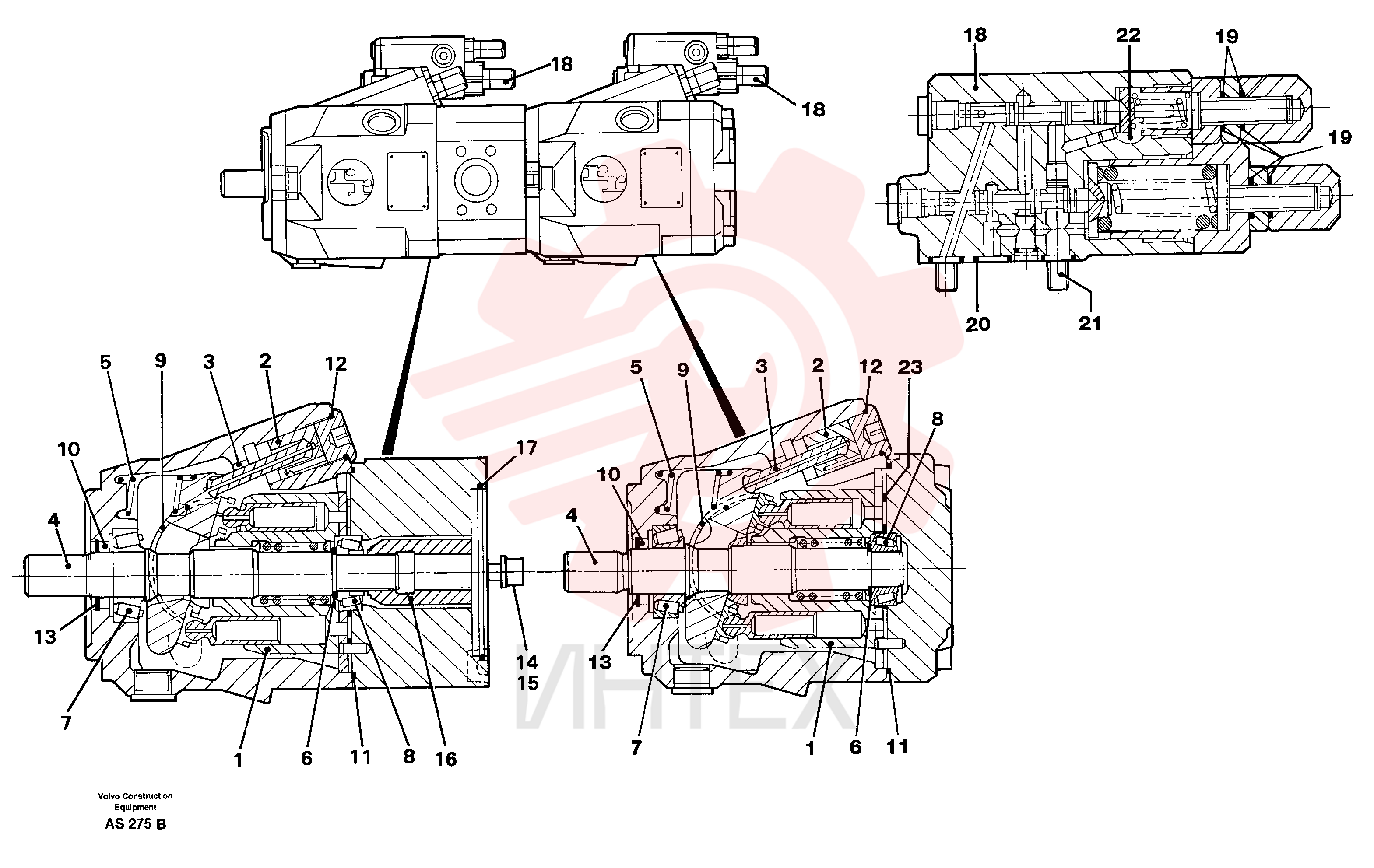

VOE 11998849 Гидронасос (основной насос) (часть 1)

VOE 11998849 Гидронасос (основной насос) (часть 1)

— VOE 11998849

  • VOE 11998849 - Гидронасос (основной насос)
  • FORW

— VOE 11998868

  • VOE 11998868 - Комплект уплотнений

— VOE 11998850

  • VOE 11998850 - Гидронасос (основной насос)
  • Задний

— VOE 11998853

  • VOE 11998853 - Вал

1 VOE 11998851

  • VOE 11998851 - Элемент насоса

2 VOE 11998861

  • VOE 11998861 - Поршень

2 VOE 11998861

  • VOE 11998861 - Поршень

3 VOE 15146225

  • VOE 15146225 - Шток поршня

4 VOE 11998852

  • VOE 11998852 - Вал

5 VOE 11998869

  • VOE 11998869 - Пружина

6 VOE 11998870

  • VOE 11998870 - Шайба упорная

7 VOE 11998854

  • VOE 11998854 - Подшипник

7 VOE 11998854

  • VOE 11998854 - Подшипник

8 VOE 11992817

  • VOE 11992817 - Подшипник

8 VOE 11992817

  • VOE 11992817 - Подшипник

9 VOE 11998856

  • VOE 11998856 - Подшипник

10 VOE 11999321

  • VOE 11999321 - Сальник

11 VOE 11998858

  • VOE 11998858 - Кольцо уплотнительное (О-кольцо)

12 VOE 11998859

  • VOE 11998859 - Кольцо уплотнительное (О-кольцо)

13 VOE 914523

  • VOE 914523 - Кольцо стопорное

13 VOE 914523

  • VOE 914523 - Кольцо стопорное

14 VOE 959255

  • VOE 959255 - Винт с внутренним шестигранником

15 VOE 11998867

  • VOE 11998867 - Шайба

15 VOE 11998867

  • VOE 11998867 - Шайба

16 VOE 15003082

  • VOE 15003082 - Муфта включения

17 VOE 11998866

  • VOE 11998866 - Кольцо уплотнительное (О-кольцо)

17 VOE 11998866

  • VOE 11998866 - Кольцо уплотнительное (О-кольцо)

18 VOE 11998863

  • VOE 11998863 - Клапан

18 VOE 11998863

  • VOE 11998863 - Клапан

19 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

19 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

20 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

20 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

21 VOE 13974079

  • VOE 13974079 - Винт с внутренним шестигранником

22 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

22 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

23 VOE 11998860

  • VOE 11998860 - Кольцо уплотнительное (О-кольцо)

23 VOE 11998860

  • VOE 11998860 - Кольцо уплотнительное (О-кольцо)
