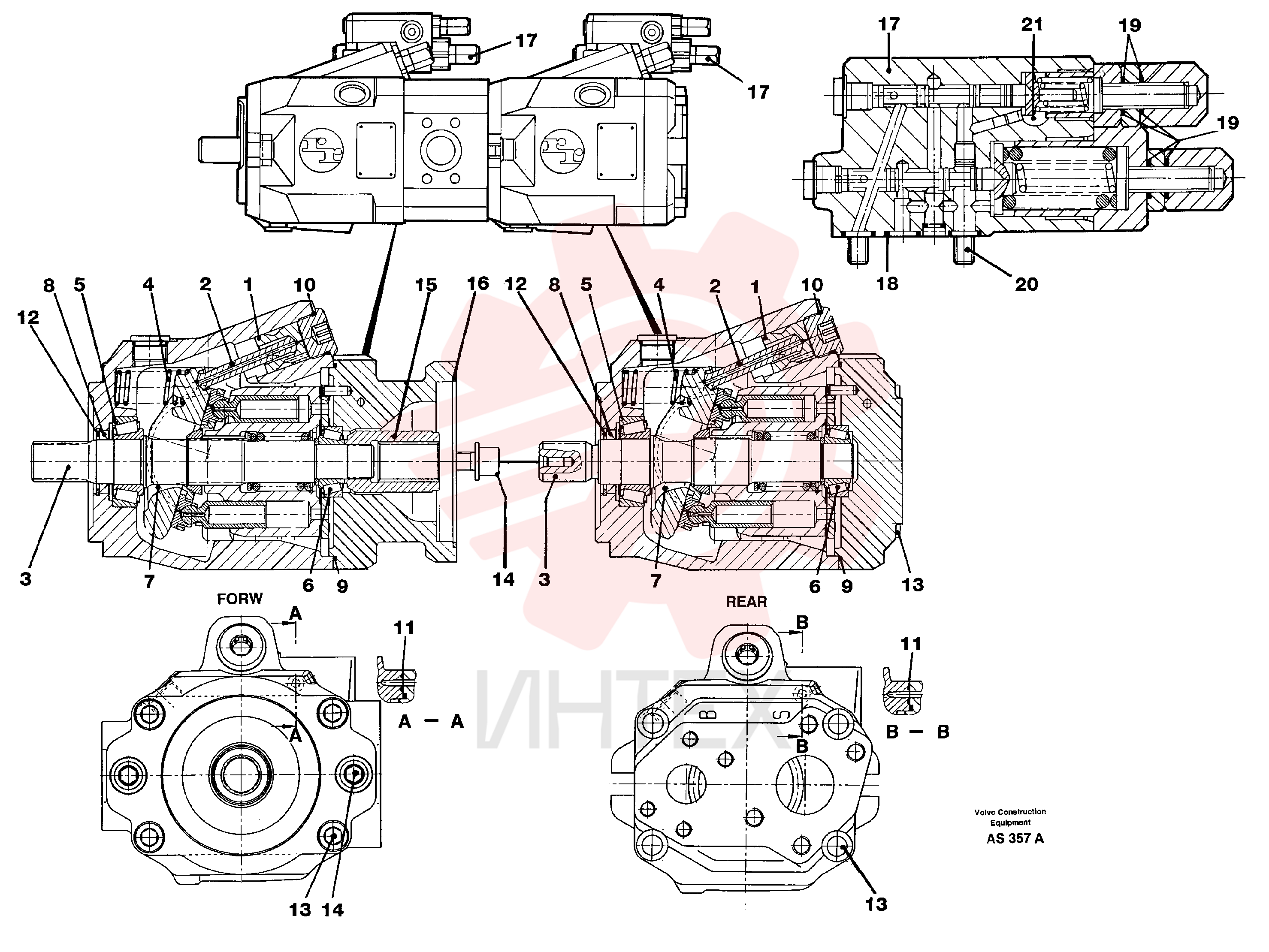

VOE 13968580 Винт с внутренним шестигранником (часть 1)

VOE 13968580 Винт с внутренним шестигранником (часть 1)

— VOE 13968580

  • VOE 13968580 - Винт с внутренним шестигранником

— VOE 11703709

  • VOE 11703709 - Гидронасос (основной насос)
  • Задний

— VOE 11998853

  • VOE 11998853 - Вал

— VOE 11703708

  • VOE 11703708 - Гидронасос (основной насос)
  • FORW

1 VOE 11703833

  • VOE 11703833 - Поршень

1 VOE 11703833

  • VOE 11703833 - Поршень

2 VOE 15146225

  • VOE 15146225 - Шток поршня

3 VOE 11998852

  • VOE 11998852 - Вал

4 VOE 11998869

  • VOE 11998869 - Пружина

5 VOE 11998854

  • VOE 11998854 - Подшипник

5 VOE 11998854

  • VOE 11998854 - Подшипник

6 VOE 11992817

  • VOE 11992817 - Подшипник

6 VOE 11992817

  • VOE 11992817 - Подшипник

7 VOE 11998856

  • VOE 11998856 - Подшипник

8 VOE 11999321

  • VOE 11999321 - Сальник

9 VOE 11998858

  • VOE 11998858 - Кольцо уплотнительное (О-кольцо)

10 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)

10 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)

11 VOE 11708257

  • VOE 11708257 - Кольцо уплотнительное (О-кольцо)

11 VOE 11708257

  • VOE 11708257 - Кольцо уплотнительное (О-кольцо)

12 VOE 914523

  • VOE 914523 - Кольцо стопорное

12 VOE 914523

  • VOE 914523 - Кольцо стопорное

13 VOE 11703837

  • VOE 11703837 - Болт

14 VOE 959255

  • VOE 959255 - Винт с внутренним шестигранником

15 VOE 15003082

  • VOE 15003082 - Муфта включения

16 VOE 11998866

  • VOE 11998866 - Кольцо уплотнительное (О-кольцо)
  • (11703838)

16 VOE 11998866

  • VOE 11998866 - Кольцо уплотнительное (О-кольцо)
  • (11703838)

17 VOE 11998863

  • VOE 11998863 - Клапан

17 VOE 11998863

  • VOE 11998863 - Клапан

18 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

18 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)

19 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

19 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

20 VOE 13974079

  • VOE 13974079 - Винт с внутренним шестигранником

21 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

21 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

L70C — другие схемы
