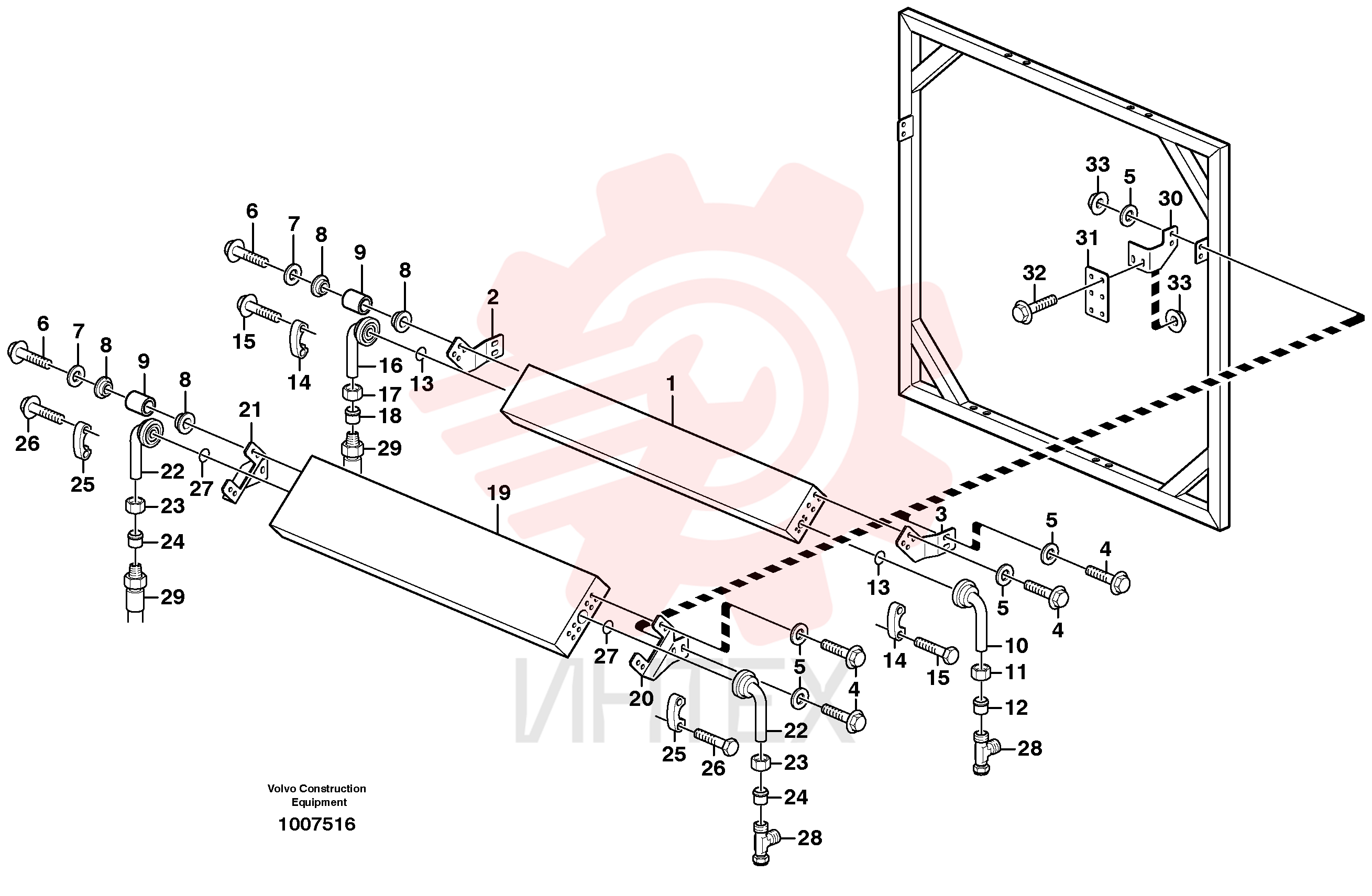

VOE 11110371 Радиатор масляный

VOE 11110371 Радиатор масляный

1 VOE 11110371

  • VOE 11110371 - Радиатор масляный

2 VOE 11147184

  • VOE 11147184 - Крепление
  • Правый

3 VOE 11147185

  • VOE 11147185 - Крепление
  • Левый

4 VOE 946440

  • VOE 946440 - Винт с фланцем

4 VOE 946440

  • VOE 946440 - Винт с фланцем

5 VOE 955894

  • VOE 955894 - Шайба

5 VOE 955894

  • VOE 955894 - Шайба

6 VOE 946671

  • VOE 946671 - Винт с фланцем

6 VOE 946671

  • VOE 946671 - Винт с фланцем

7 VOE 925739

  • VOE 925739 - Шайба

7 VOE 925739

  • VOE 925739 - Шайба

8 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

8 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

9 VOE 4951048

  • VOE 4951048 - Трубка

9 VOE 4951048

  • VOE 4951048 - Трубка

10 VOE 11014602

  • VOE 11014602 - Соединение трубы

11 VOE 956986

  • VOE 956986 - Фитинг

12 VOE 980786

  • VOE 980786 - Фитинг

13 VOE 948698

  • VOE 948698 - Кольцо уплотнительное (О-кольцо)

14 VOE 11015453

  • VOE 11015453 - Полуфланец

15 VOE 959222

  • VOE 959222 - Винт с внутренним шестигранником

16 VOE 11101248

  • VOE 11101248 - Соединение трубы

17 VOE 956986

  • VOE 956986 - Фитинг

18 VOE 980786

  • VOE 980786 - Фитинг

19 VOE 11033360

  • VOE 11033360 - Радиатор масляный

20 VOE 11172466

  • VOE 11172466 - Крепление
  • Правый

21 VOE 11172530

  • VOE 11172530 - Крепление
  • Левый

22 VOE 11172531

  • VOE 11172531 - Соединение трубы

23 VOE 956986

  • VOE 956986 - Фитинг

24 VOE 980786

  • VOE 980786 - Фитинг

25 VOE 11015455

  • VOE 11015455 - Полуфланец

25 VOE 11015455

  • VOE 11015455 - Полуфланец

26 VOE 13945444

  • VOE 13945444 - Болт

26 VOE 13945444

  • VOE 13945444 - Винт

27 VOE 13948700

  • VOE 13948700 - Кольцо уплотнительное (О-кольцо)

27 VOE 13948700

  • VOE 13948700 - Кольцо уплотнительное (О-кольцо)

30 VOE 11030869

  • VOE 11030869 - 11030869

31 11172957

  • 11172957 - 11172957

32 VOE 13945444

  • VOE 13945444 - Болт

32 VOE 13945444

  • VOE 13945444 - Винт

33 VOE 948645

  • VOE 948645 - Гайка стопорная с фланцем

33 VOE 948645

  • VOE 948645 - Гайка стопорная с фланцем
