Автогрейдер — устройство и схемы узлов

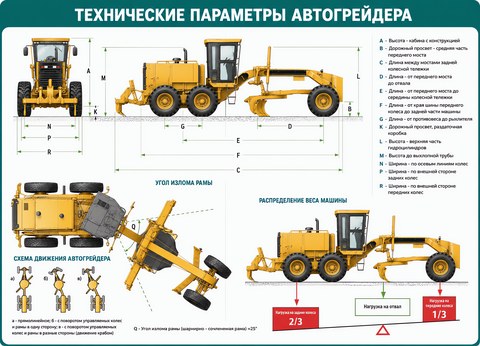

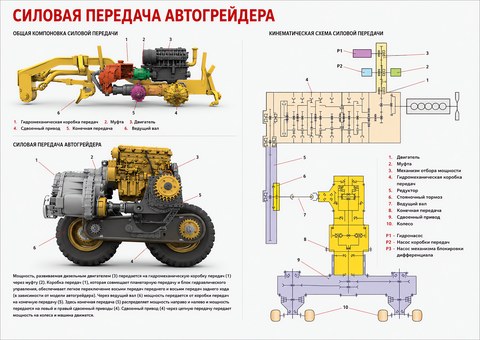

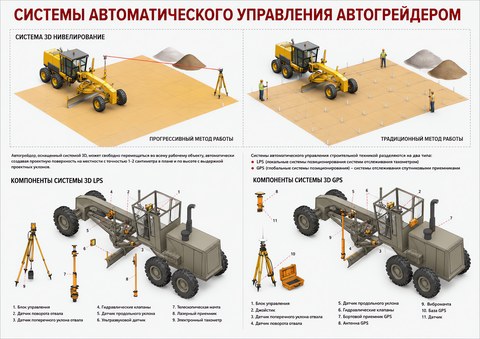

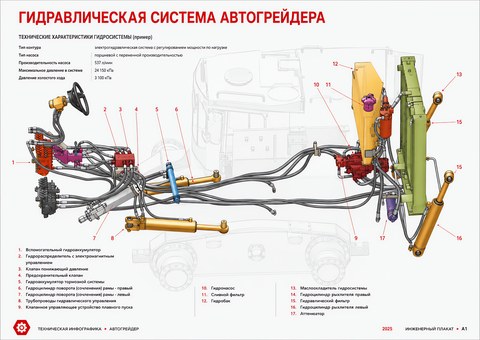

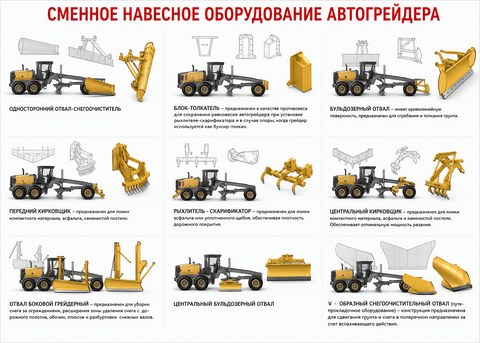

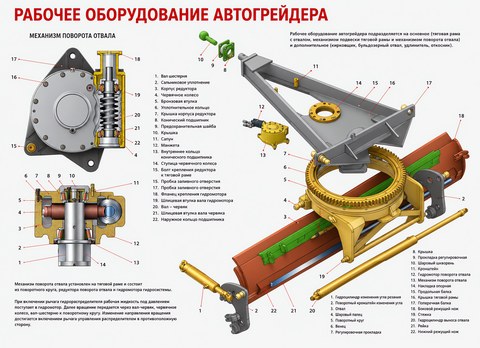

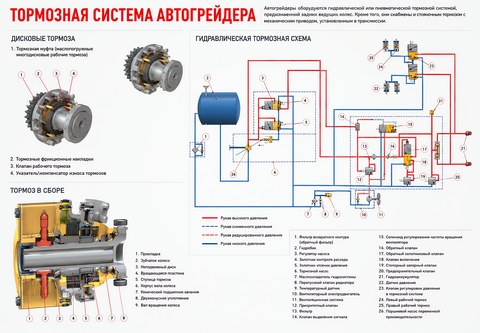

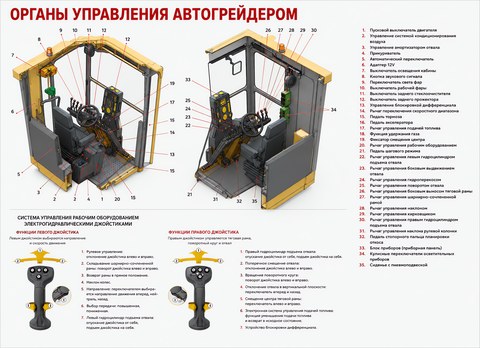

Автогрейдер относится к группе землеройно-транс-
портных машин и предназначен для профилирования и
планировки поверхности землянного полотна дорог; раз-
равнивания и перемещения грунта, гравия, щебня при
устройстве дорог, устройства кюветов и выемок, очистки
дорог от снега.
1. Бульдозерное оборудование 16. Задний рыхлитель (кирковщик)

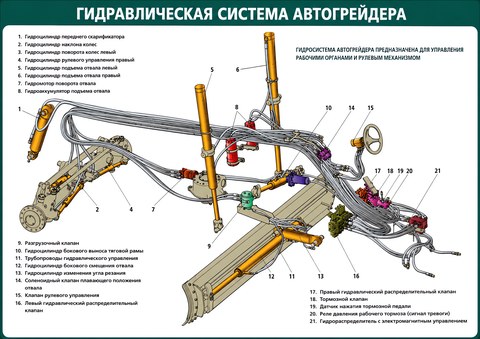

2. Гидроцилиндр бульдозерного оборудования 17. Крыло
3. Рама автогрейдеа 18. Тележка
4. Гидромотор зубчатого колеса 19. Колесо
5. Тяговая рама 20. Мост задний ведущий
6. Гидроцилиндр качания отвала 21. Гидробак
7. Гидроцилиндр подъема правой стороны отвала 22. Подножка
8. Подвеска тяговой рамы 23. Гидроцилиндр подъема левой стороны
9. Кабина оператора отвала
10. Эжектор 24. Отвал
11. Топливный бак 25. Поворотный круг
12. Воздухозаборная труба 26. Карданный вал

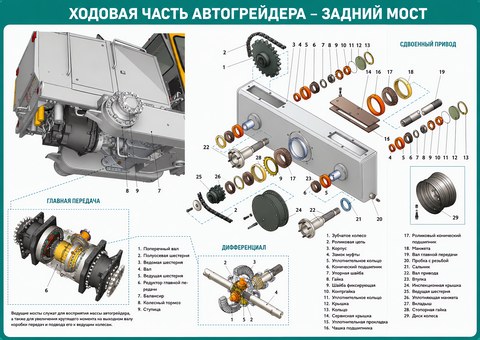

13. Воздухоочиститель 27. Редуктор поворотного отвала

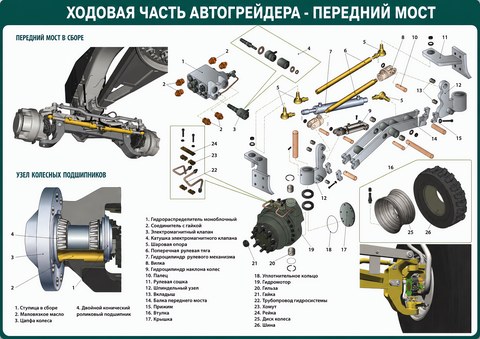

14. Установка силовая 28. Передний мост
15. Гидроцилиндр подъема рыхлителя
