Бульдозер — устройство и схемы узлов

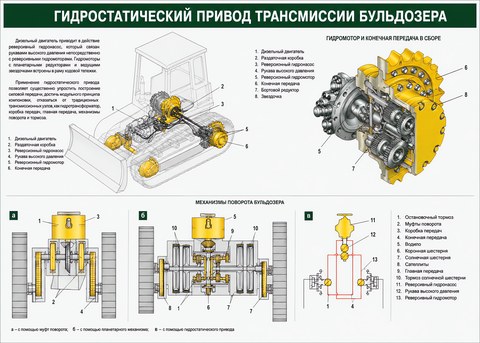

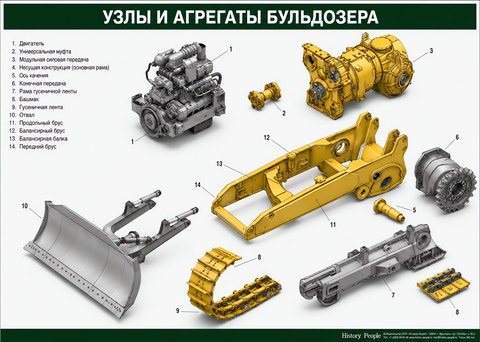

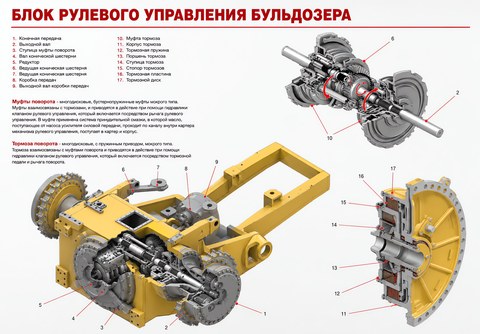

Места расположения частей и механизмов бульдозера

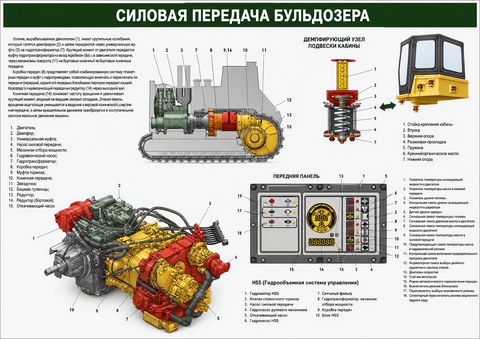

Колесо мыши / щипок — масштаб, перетаскивание — перемещение. Листайте схемы стрелками или выбирайте в ленте ниже.

Обозначения на схеме

Бульдозеры являются землеройно-транспортными машинами с от-
вальным рабочим органом.

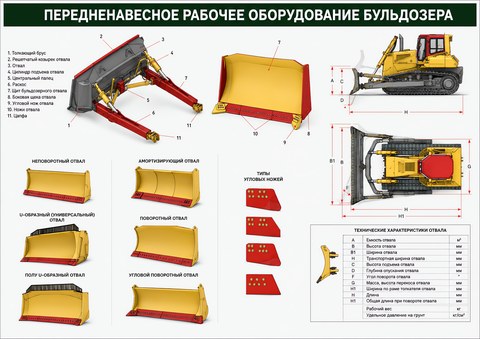

Бульдозеры применяют для снятия плодородного поверхностно- 1. Отвал

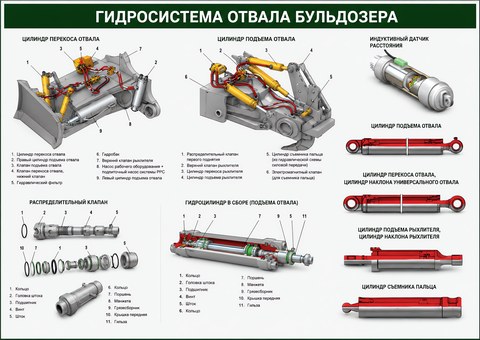

го слоя грунта при подготовке строительных площадок; перемещения 2. Цилиндр подъема отвала

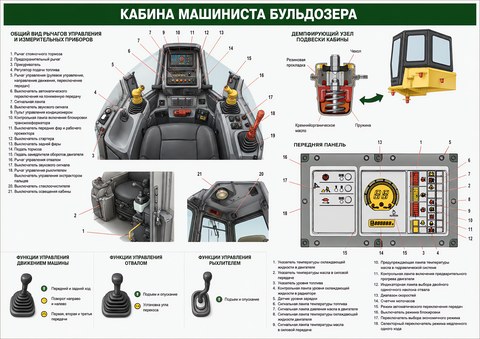

грунта в зону действия одноковшового экскаватора при погрузке его 3. Кабина
в транспортное средство или отвал; разработки неглубоких каналов с
транспортированием грунта в отвалы; зачистки пологих откосов; при со-
оружении насыпей из резервов; на планировочных работах при зачистке
оснований под фундаменты зданий и сооружений и планировке площа-
дей и трасс; устройстве и содержании в исправности подъездных дорог,
4. Топливный бак

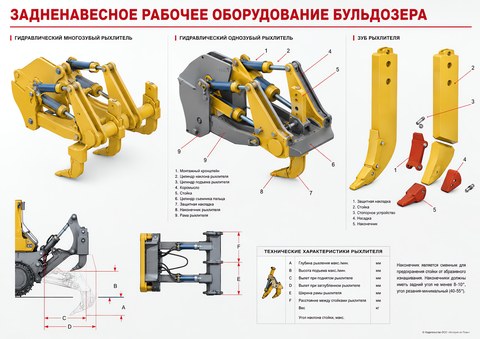

5. Рыхлитель
6. Звездочка

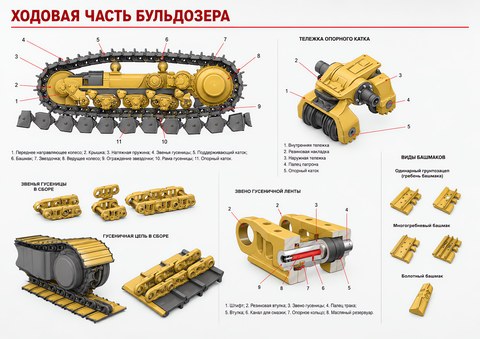

7. Рама гусеницы
устройстве въездов на насыпи и выездов из выемок; для разработки 8. Рама
грунта на косогорах; при обратной засыпке траншей и пазух фундамен- 9. Башмак гусеницы
тов; разравнивании грунта в отвалах; штабелировании и перемещении 10. Конструкция защиты кабины оператора
сыпучих материалов; подготовительных работах для валки отдельных
деревьев, срезки кустарника, корчевки пней, удаления камней, расчист-
ки поверхностей от мусора, снега; на вскрышных работах, а также в ка-
честве толкачей скреперов.
при опрокидывании
11. Направляющее колесо
12. Поддерживающий каток
13. Центральный раскос
14. Цилиндр перекоса
15. Цилиндр наклона рыхлителя
16. Цилиндр подъема рыхлителя
17. Рама рыхлителя
Левая сторона
Правая сторона
