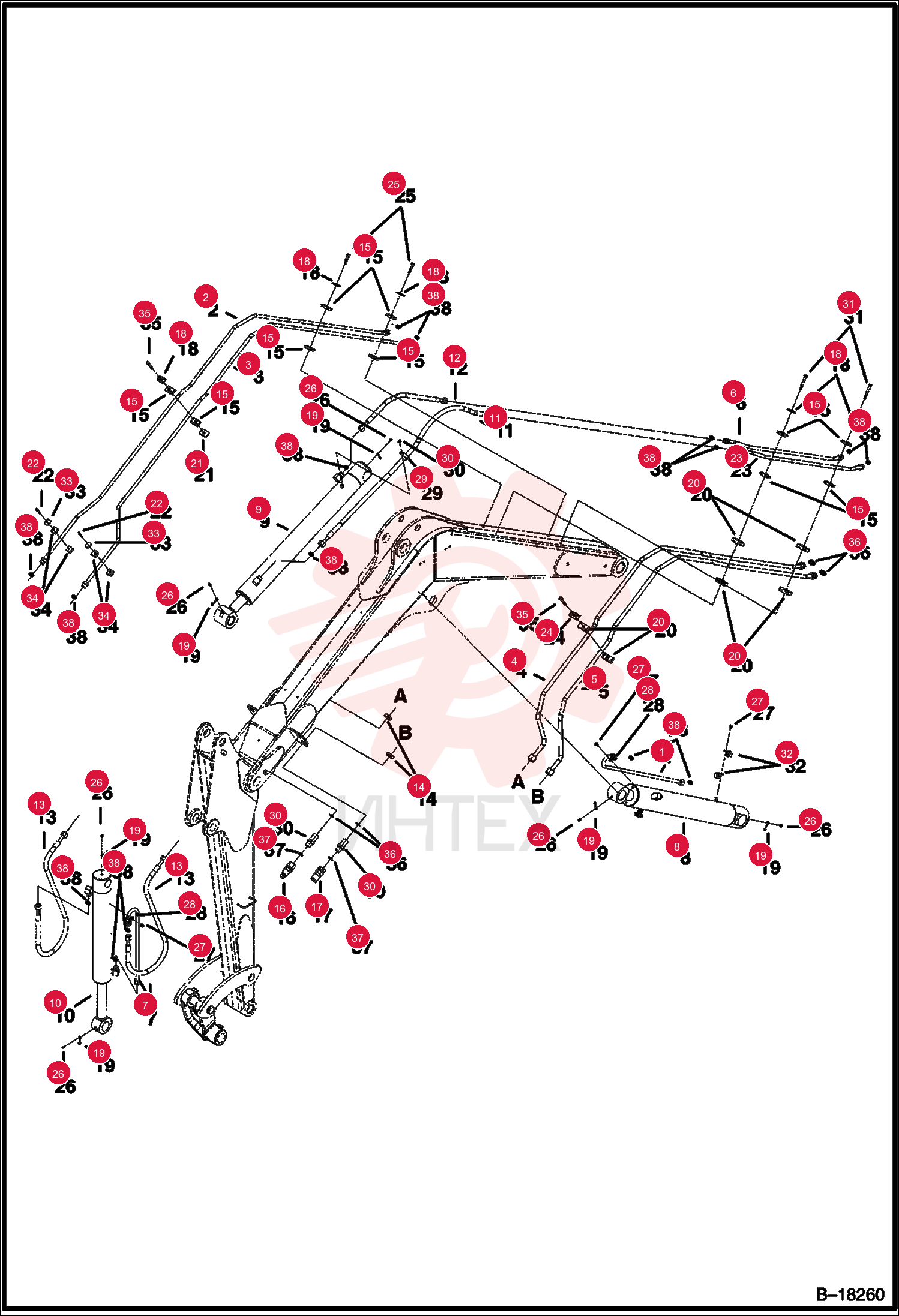

6800108 Трубка (часть 1)
1 6800108
- 6800108 - Трубка
- Цилиндр стрелы
2 6802987
- 6802987 - Трубка
- Цилиндр ковша
- поршневая полость
4 6802989
- 6802989 - Трубка
- Вспомогательный - соединитель наружный
4 6807289
- 6807289 - Трубопровод
- Вспомогательный - соединитель наружный
5 6802990
- 6802990 - Трубка
- Вспомогательный - соединитель внутренний
5 6807290
- 6807290 - Трубопровод
- Вспомогательный - соединитель внутренний
6 6802994
- 6802994 - Трубка
- Цилиндр рукояти
- поршневая полость
7 6628734
- 6628734 - Трубка
- Цилиндр ковша
7 6805122
- 6805122 - Трубка
- Цилиндр ковша
11 6806936
- 6806936 - Шланг
- Ранее 6805013
11 6806934
- 6806934 - Шланг
- Цилиндр рукояти
- штоковая сторона - ранее 6672150
12 6806932
- 6806932 - Шланг
- Цилиндр рукояти
- поршневая сторона - ранее 6670842
13 6805012
- 6805012 - Шланг
- Ковш - со стороны основания и штока - длинная рукоять
13 6806930
- 6806930 - Шланг
- Ковш - поршневая и штоковая сторона - стандартная рукоять - ранее 6670841
14 61E12
- 61E12 - Гайка
14 61E12
- 61E12 - Гайка
14 86F8
- 86F8 - Гайка 5
14 86F8
- 86F8 - Гайка 5
15 6577697
- 6577697 - Зажим
- Ранее 6701893
16 7246777
- 7246777 - Муфта быстроразъемная
- FF наруж
- - прямой - ранее 6674688
16 7246777EF
- 7246777EF - Муфта быстроразъемная с плоским торцом (FF)
- соединение под давлением
- 1/2-3/4 SAE
17 7246790
- 7246790 - Муфта быстроразъемная с плоским торцом (FF)
- розетка 1/2
- - прямой - ранее 6672960
17 7246790EF
- 7246790EF - Муфта быстроразъемная с плоским торцом (FF)
- розетка
- корпус 1/2
- резьба 3/4 SAE
17 48K16
- 48K16 - Кольцо уплотнительное (О-кольцо) 10
- Включает С поз. 17
18 6652521
- 6652521 - Пластина
19 6652943
- 6652943 - Крышка
- Масленка
20 6659498
- 6659498 - Зажим
21 6802955
- 6802955 - Пластина
22 1CM640
- 1CM640 - Винт с шестигранной головкой
23 6802995
- 6802995 - Трубка
- Цилиндр рукояти - со стороны штока
24 6592507
- 6592507 - Пластина
25 1CM1050
- 1CM1050 - Винт
26 10H25
- 10H25 - Масленка прямая
27 29CM812
- 29CM812 - Болт
28 30H37
- 30H37 - Зажим изолированный
29 30H49
- 30H49 - Зажим
30 6628916
- 6628916 - Адаптер
- Проходной - с поз. 36 и 37
30 6812823
- 6812823 - Адаптер
- Переборочный - с поз. 37 - ранее 6716090
30 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
31 1CM1080
- 1CM1080 - Болт
32 30H50
- 30H50 - Зажим
- Ранее 31H000045B
33 6665102
- 6665102 - Крышка
34 6666920
- 6666920 - Зажим половинчатый
35 1CM1060
- 1CM1060 - Болт
36 58K018
- 58K018 - Кольцо уплотнительное (О-кольцо) 10
- Уплотнение FAE - применять W/6628916
37 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
- Применять W/6628916 - плоская опорная поверхность
37 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Применять W/6806090 - коническая опорная поверхность
38 58K016
- 58K016 - Кольцо уплотнительное (О-кольцо) 10
