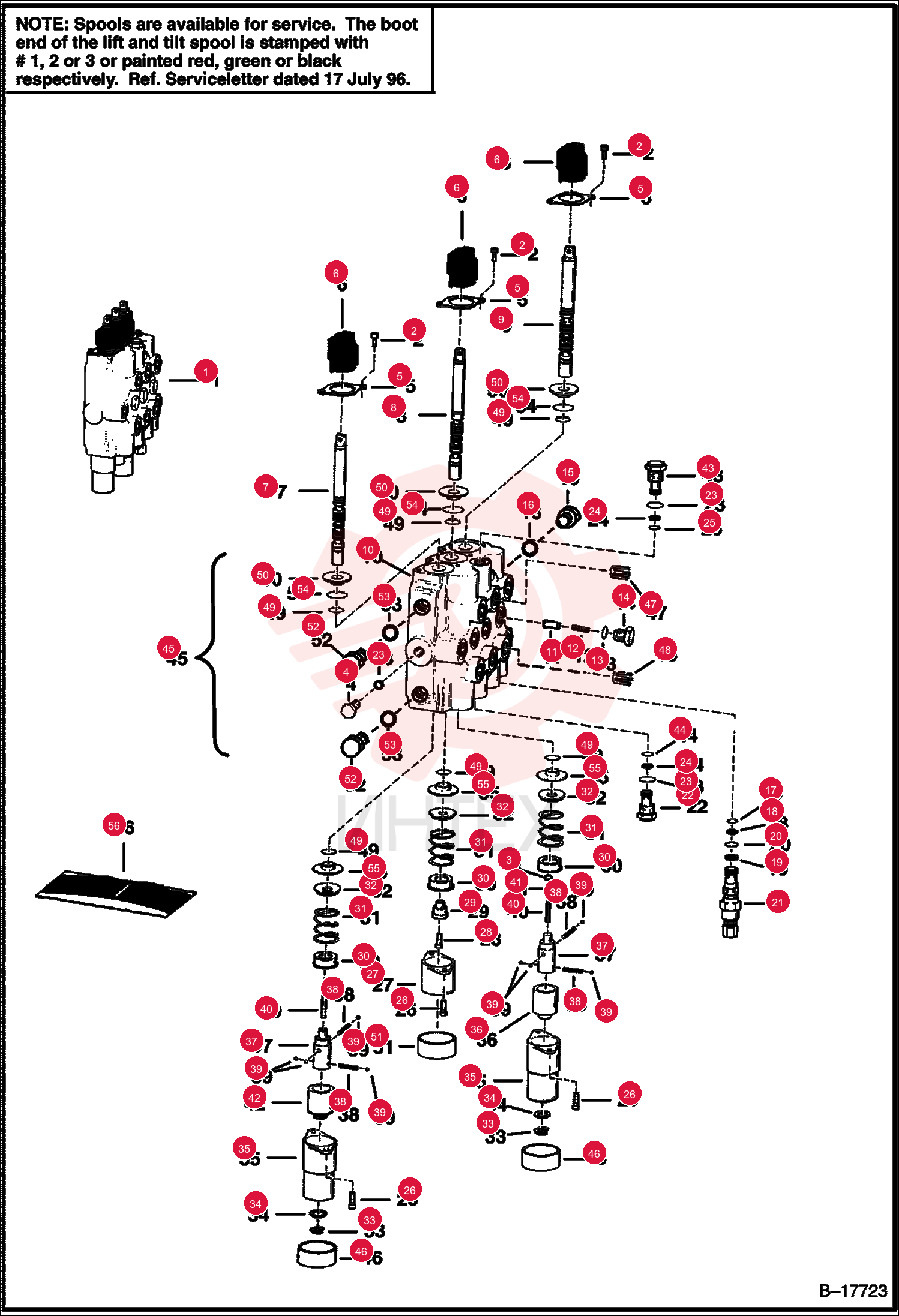

7229297 Клапан управления сервисный (часть 1)
1 7229297
- 7229297 - Клапан управления сервисный
- Поз. 2-55
2 29G412
- 29G412 - Болт
- Ранее 6588163
3 54K20002
- 54K20002 - Кольцо уплотнительное (О-кольцо) 10
4 24K7
- 24K7 - Пробка (заглушка)
- Торец плоской бобышки - с поз. 23
4 90K7
- 90K7 - Пробка (заглушка)
- С поз. 23 - коническая торцевая поверхность бобышки - ранее 90KN00007B
5 6589564
- 6589564 - Фиксатор
- Ранее 6599564
6 6587763
- 6587763 - Пыльник
7 6589663
- 6589663 - Золотник вспомогательный
- Дополнительный - ранее NSS
8 6666591
- 6666591 - Золотник наклона
- Наклон - #1 или красный - см. примечание
8 6666592
- 6666592 - Золотник наклона (spool tilt)
- Наклон - #2 или зелёный - см. примечание
8 6666593
- 6666593 - Золотник наклона
- Наклон - #3 или чёрный - см. примечание
9 6666588
- 6666588 - Золотник BOM
- Подъём - #1 или красный - см. примечание
9 6666589
- 6666589 - Золотник BOM
- Подъём - #2 или зелёный - см. примечание
9 6666590
- 6666590 - Золотник BOM
- Подъём - #3 или чёрный - см. примечание
11 6592115
- 6592115 - Седло
12 6592117
- 6592117 - Пружина обратного клапана нагрузки
13 79K8
- 79K8 - Кольцо уплотнительное (О-кольцо) 10
14 6592116
- 6592116 - Гайка
15 24K8
- 24K8 - Пробка (заглушка)
- С поз. 16 - коническая торцевая поверхность бобышки - ранее 24KN00008B
15 24K8
- 24K8 - Пробка (заглушка)
- С поз. 16 - плоская торцевая поверхность бобышки
16 79K10
- 79K10 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
16 99K10
- 99K10 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
21 7219324
- 7219324 - Клапан предохранительный
- С уплотнительными кольцами - давление настраивается на месте - ранее 6686360
22 6667549
- 6667549 - Клапан обратный
- Клапан антикавитационный обратный - с поз. 23
- 24 и 44 - ранее 6665533
23 79K10
- 79K10 - Кольцо уплотнительное (О-кольцо) 10
24 80K14
- 80K14 - Кольцо опорное WSH5
- Ранее 73K000014B
25 58K014
- 58K014 - Кольцо уплотнительное (О-кольцо) 10
- Требуется опорная шайба
25 6677106
- 6677106 - Кольцо уплотнительное (О-кольцо)
- Шайба опорная не требуется
26 29G416
- 29G416 - Болт
- Ранее 6588982
27 7101345
- 7101345 - Крышка фиксатора гидроклапана
- Ранее 6587633
28 30G416
- 30G416 - Болт
- Ранее 6588166
29 6592109
- 6592109 - Адаптер
30 6592100
- 6592100 - Втулка
31 6587580
- 6587580 - Пружина
32 7211397
- 7211397 - Шайба пружинная
- Ранее 6587523
33 799119
- 799119 - Кольцо
34 6592098
- 6592098 - Шайба
35 6589226
- 6589226 - Крышка торцевая
- 0.63″ фланец
36 6531270
- 6531270 - Втулка фиксатора
- Подъёмник
37 6587575
- 6587575 - Адаптер
38 6592107
- 6592107 - Пружина фиксатора 5
39 6592105
- 6592105 - Шарик 5
40 6586918
- 6586918 - Винт фиксатора
41 6596807
- 6596807 - Пробка (заглушка)
- Пластик - длина 0.46″
41 54K20002
- 54K20002 - Кольцо уплотнительное (О-кольцо) 10
42 6595027
- 6595027 - Втулка
- Вспомогательный
43 6592720
- 6592720 - Пробка (заглушка)
- С поз. 23-25
44 25K20016
- 25K20016 - Кольцо уплотнительное (О-кольцо) 10
46 6660644
- 6660644 - Крышка
47 6587315
- 6587315 - Дроссель
- 0.11
48 6587304
- 6587304 - Жиклер
- 0.125
49 6683274
- 6683274 - Уплотнение золотника 10
- - ранее 7031367
50 6589565
- 6589565 - Уплотнение
51 6662848
- 6662848 - Крышка
52 6816855
- 6816855 - Пробка (заглушка)
- Ранее 6534973
53 79K7
- 79K7 - Кольцо уплотнительное (О-кольцо) 10
54 1K127
- 1K127 - Кольцо уплотнительное (О-кольцо) 10
- Ранее 93K127
55 6595663
- 6595663 - Втулка
56 6661328
- 6661328 - Комплект уплотнений
- Поз. 17-20
56 6809425
- 6809425 - Комплект уплотнений
- Поз. 13 и 23-25 - ранее 6586461
56 6816250
- 6816250 - Комплект уплотнений
- - Поз. 2
- 6
- 26
- 49 и 54 - на один золотник - ранее 6803605
56 6816251
- 6816251 - Комплект уплотнений
- - поз. 2
- 3
- 6
- 13
- 16-20
- 41
- 44
- 49 и 54 - ранее 6816717
