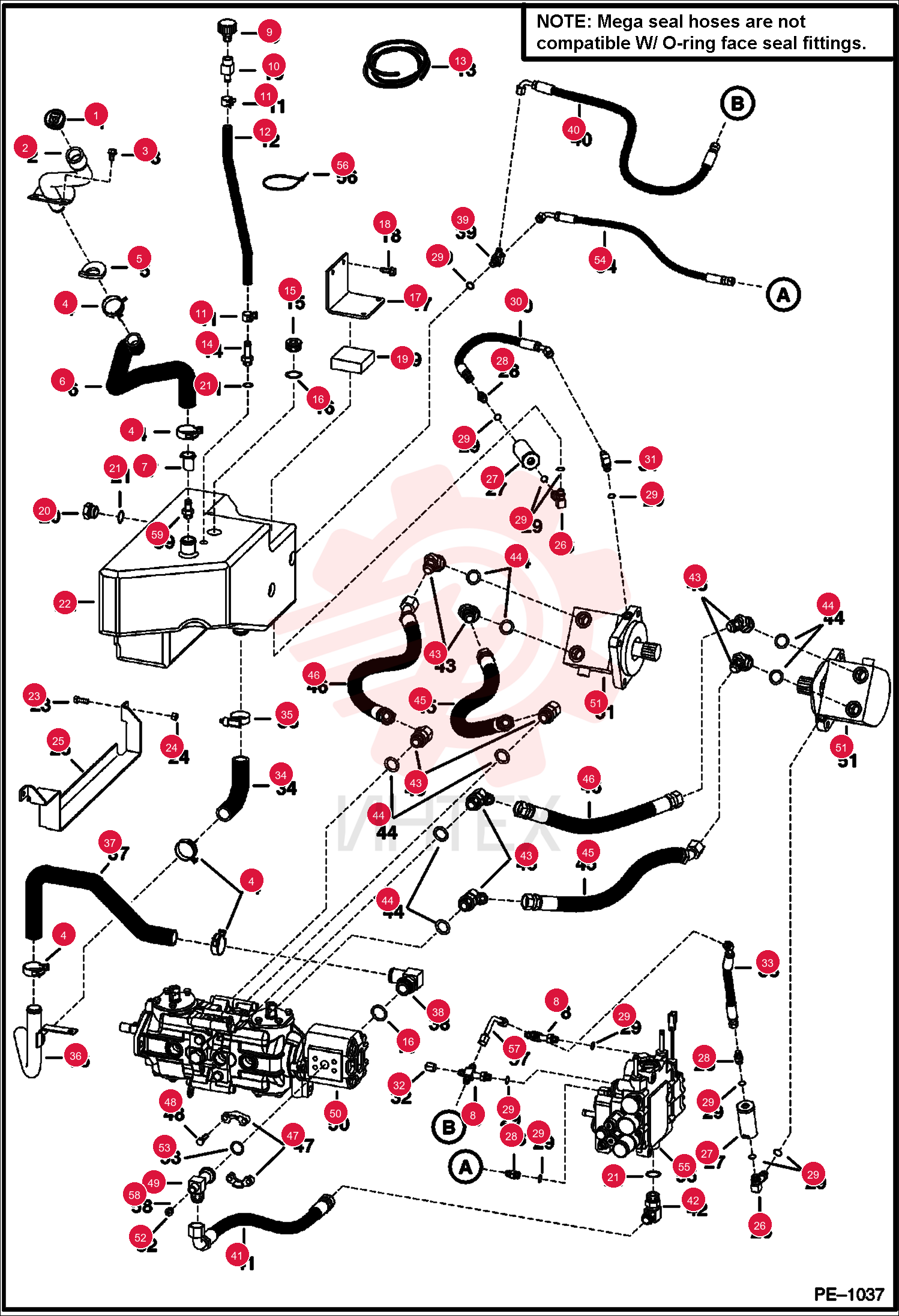

6717827 Крышка (часть 1)
1 6717827
- 6717827 - Крышка
2 6717830
- 6717830 - Трубка
3 84G3710
- 84G3710 - Винт
4 5HM42
- 5HM42 - Хомут шланговый
5 6718772
- 6718772 - Прокладка
6 6718020
- 6718020 - Шланг
7 6726258
- 6726258 - Сетка
7 6726258
- 6726258 - Сетка
7 6726258
- 6726258 - Сетка
7 6726258
- 6726258 - Сетка
7 6726258
- 6726258 - Сетка
8 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
8 6817553
- 6817553 - Крестовина
- С поз. 29 - плоская торцевая поверхность бобышки - ранее 6817553
9 7025626
- 7025626 - Сапун вентиляционный
- Ранее 6682923
10 6717389
- 6717389 - Адаптер
11 5HM20
- 5HM20 - Хомут шланговый
13 6578171
- 6578171 - Шланг на отрез
- Россыпью - продаётся метражом (по футам) - ранее 6654057
14 1310706
- 1310706 - Фитинг шланга
15 47K10
- 47K10 - Пробка (заглушка)
- С поз. 16
16 79K16
- 79K16 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
16 99K16
- 99K16 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
17 6718498
- 6718498 - Кронштейн
18 84G3716
- 84G3716 - Винт резьбовыдавливающий TT
19 6716449
- 6716449 - Отбойник
- Отбойник
20 54K30118
- 54K30118 - Кольцо уплотнительное (О-кольцо)
- Ранее 25K30118
20 6734561
- 6734561 - Шайба
20 6734563
- 6734563 - Комплект
20 6665915
- 6665915 - Указатель
- С поз. 21 - плоская торцевая поверхность бобышки
21 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
21 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
23 17C616
- 17C616 - Болт 5
24 61D6
- 61D6 - Гайка шестигранная стандартная GR5
25 6717145
- 6717145 - Кронштейн
26 6715190
- 6715190 - Угольник
- С поз. 29 - проверить торцевую поверхность бобышки для определения правильного уплотнительного кольца замены
27 6661022
- 6661022 - Фильтр гидравлического масла линейный
28 15KB0606
- 15KB0606 - Фитинг
- соединитель гидравлический
- С поз. 29 - проверить торцевую поверхность бобышки для определения правильного уплотнительного кольца замены
28 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
28 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
28 21KB0606
- 21KB0606 - Фитинг
- тройник гидравлический
- - с поз. 29 - по торцу бобышки определить правильное уплотнительное кольцо для замены - ранее 21KV00005B
29 79K6
- 79K6 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки
29 99K6
- 99K6 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
30 6704631
- 6704631 - Шланг
31 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
31 17KB0606
- 17KB0606 - Фитинг гидравлический угловой 90
- С поз. 29 - проверить торец бобышки для подбора правильного сменного О-кольца - ранее 17KV00005B
32 36K5
- 36K5 - Крышка
33 6728079
- 6728079 - Шланг
- Ранее 6717332
34 6717905
- 6717905 - Шланг
35 6672281
- 6672281 - Зажим
36 6717909
- 6717909 - Трубка
37 6717908
- 6717908 - Шланг
38 6715191
- 6715191 - Угольник
- С поз. 16 - проверить торцевую поверхность бобышки для определения правильного уплотнительного кольца замены
39 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
39 6578209
- 6578209 - Соединитель
- Для гидравлики высокого расхода - с поз. 29 - проверить поверхность бобышки для определения правильного уплотнительного кольца на замену - Ранее 6718250
39 97K6
- 97K6 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
39 21KB0606
- 21KB0606 - Фитинг
- тройник гидравлический
- С поз. 29 - проверить торец бобышки для подбора правильного сменного О-кольца - ранее 21KV00005B
40 6717385
- 6717385 - Шланг
- С передним вспомогательным
40 6714808
- 6714808 - Шланг
- Без переднего вспомогательного - Ранее 6711166
41 6717144
- 6717144 - Шланг
42 97K12
- 97K12 - Кольцо уплотнительное (О-кольцо)
- Конец развальцованный
42 17KB1212
- 17KB1212 - Фитинг
- угольник гидравлический
- С поз. 21 - проверить торец бобышки для подбора правильного сменного О-кольца - ранее 17KV00008B
43 99K12
- 99K12 - Кольцо уплотнительное (О-кольцо)
- Поверхность коническая торцевая бобышки
43 6737453
- 6737453 - Угольник
- С поз. 44 - проверить торец бобышки для подбора правильного сменного О-кольца - ранее 6718181
44 79K12
- 79K12 - Кольцо уплотнительное (О-кольцо) 10
- Поверхность плоская торцевая бобышки - ранее 58K000018B
45 6675144
- 6675144 - Шланг гидравлический в сборе
- Mega seal - см. примечание
46 6736200
- 6736200 - Шланг
- Mega seal - см. примечание - ранее 6675143
47 19J12
- 19J12 - Зажим
48 17C620
- 17C620 - Болт
49 7103953
- 7103953 - Тройник
- Фланец разъёмный - ранее 6717662
52 24K5
- 24K5 - Пробка (заглушка)
- С поз. 58 - ранее 90KV5
53 58K214
- 58K214 - Кольцо уплотнительное (О-кольцо) 10
54 6716391
- 6716391 - Шланг
56 6610510
- 6610510 - Стяжка 10
57 6577690
- 6577690 - Трубопровод
58 95K6
- 95K6 - Кольцо уплотнительное (О-кольцо)
59 6717815
- 6717815 - Адаптер
