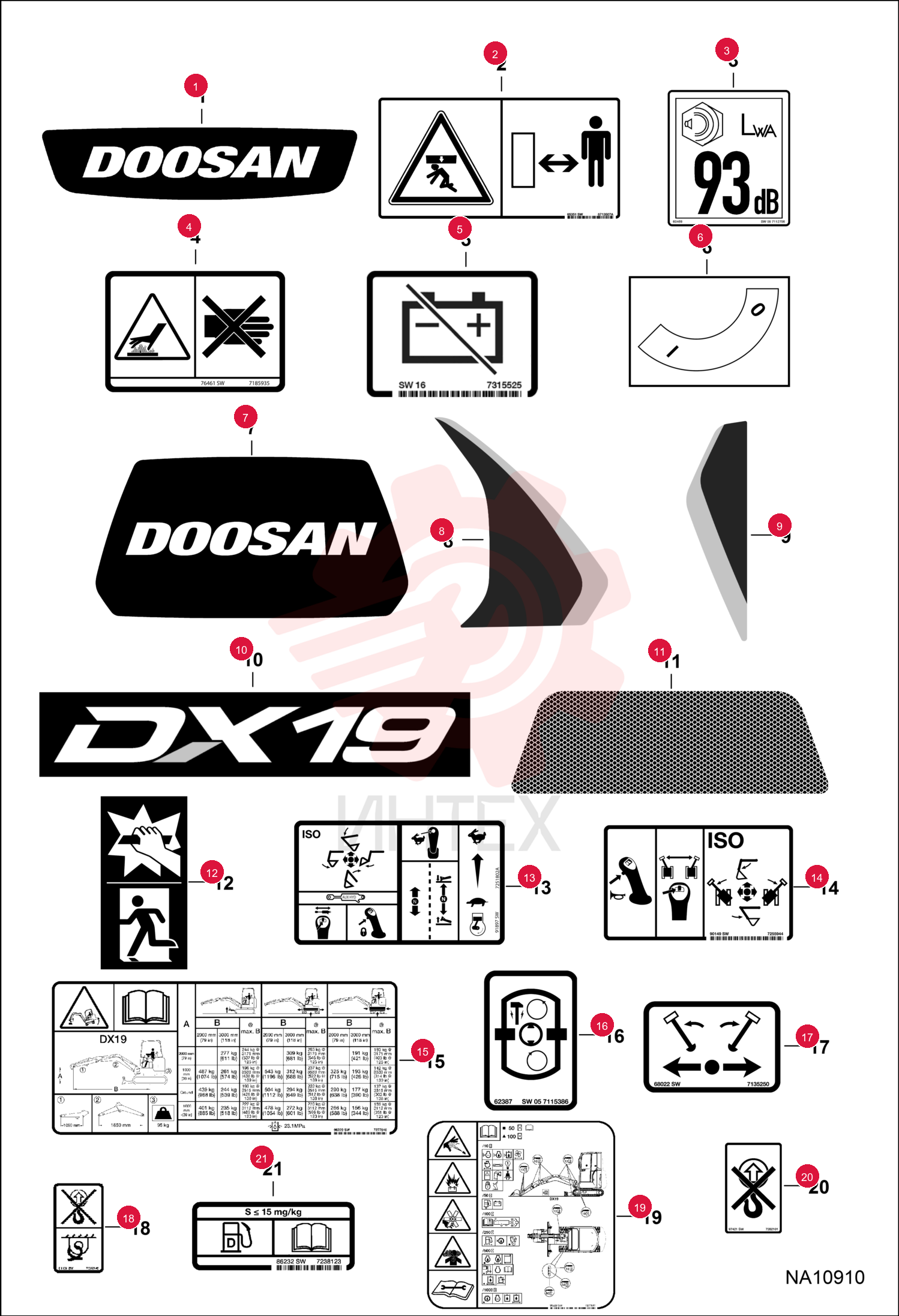

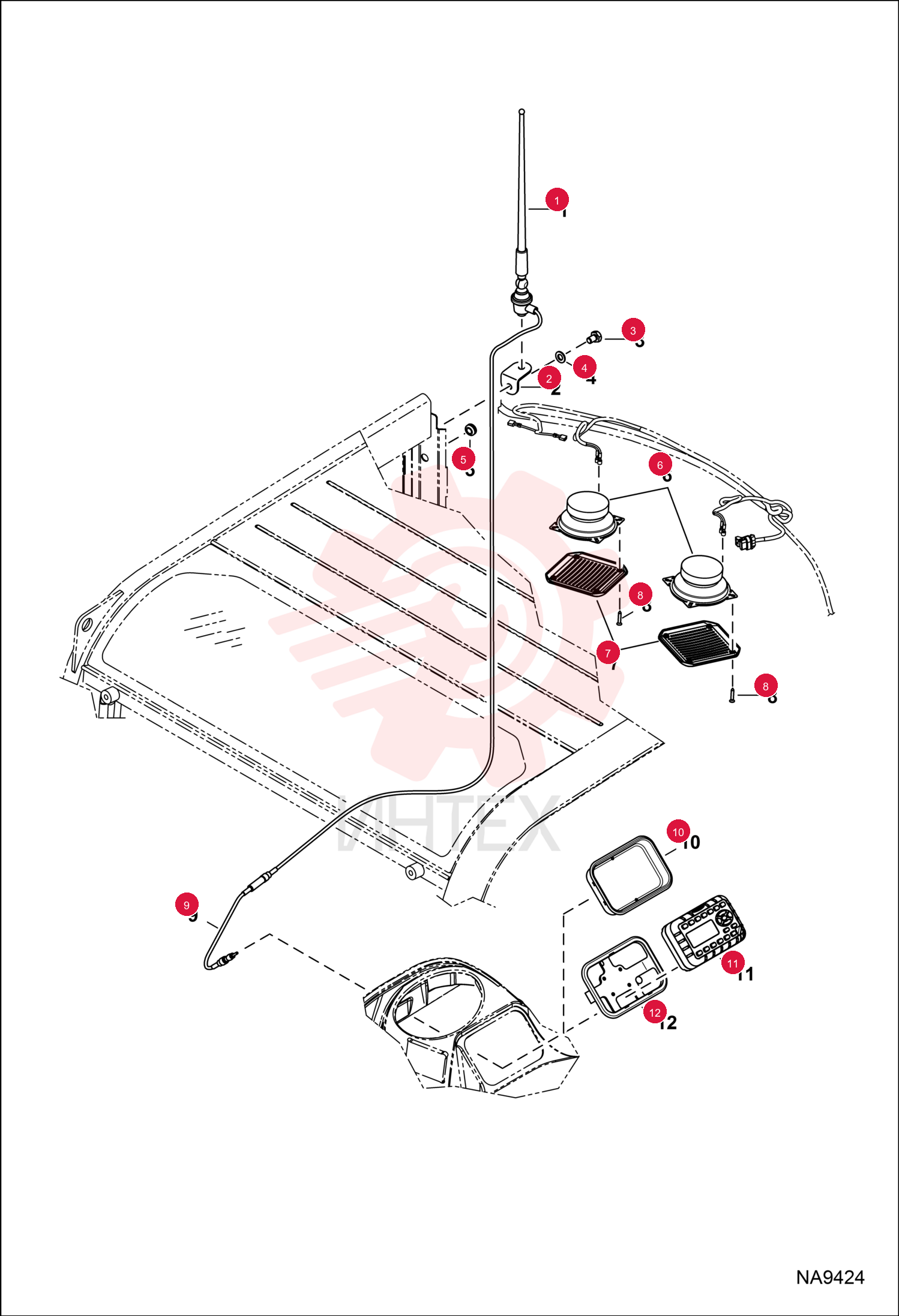

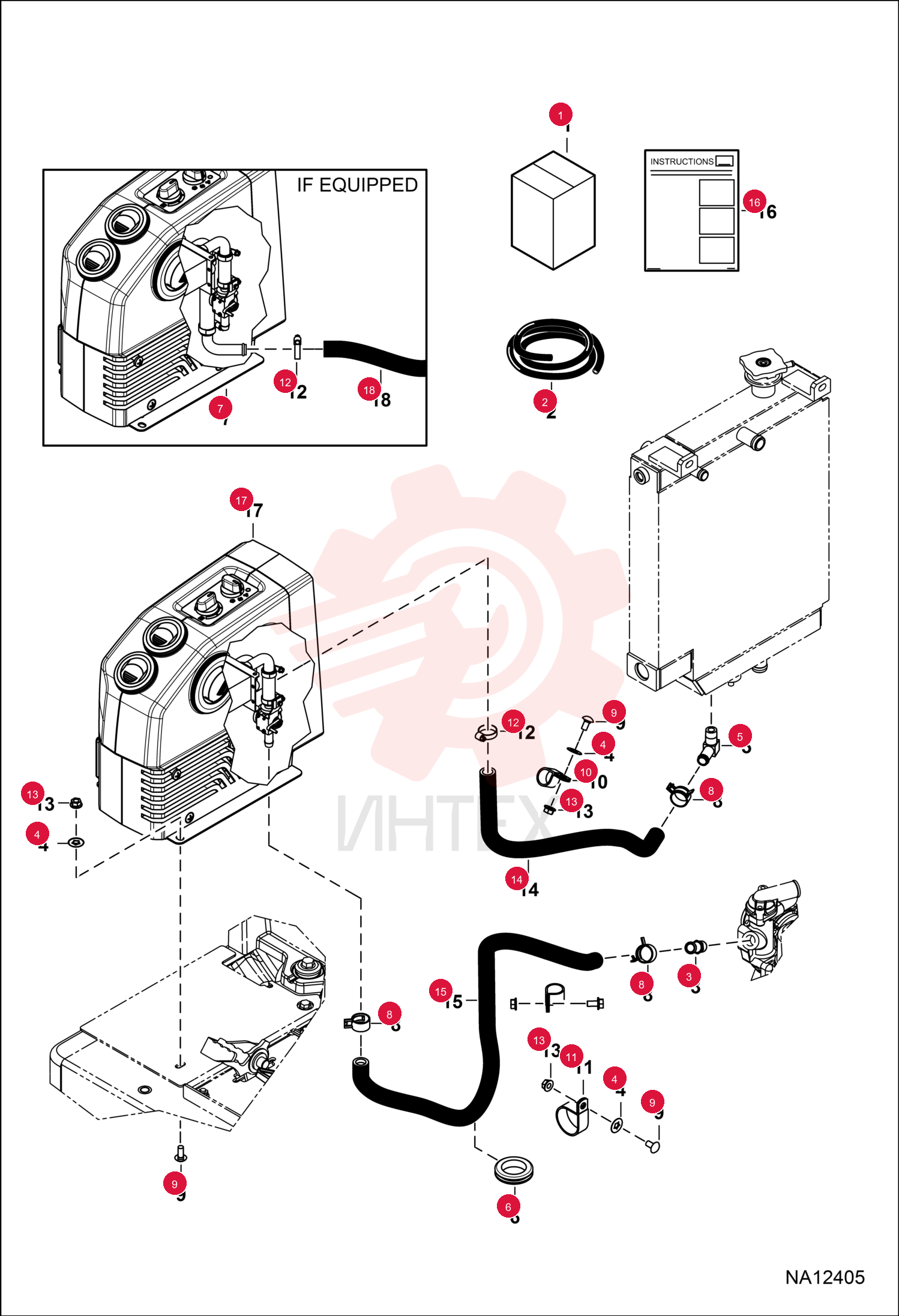

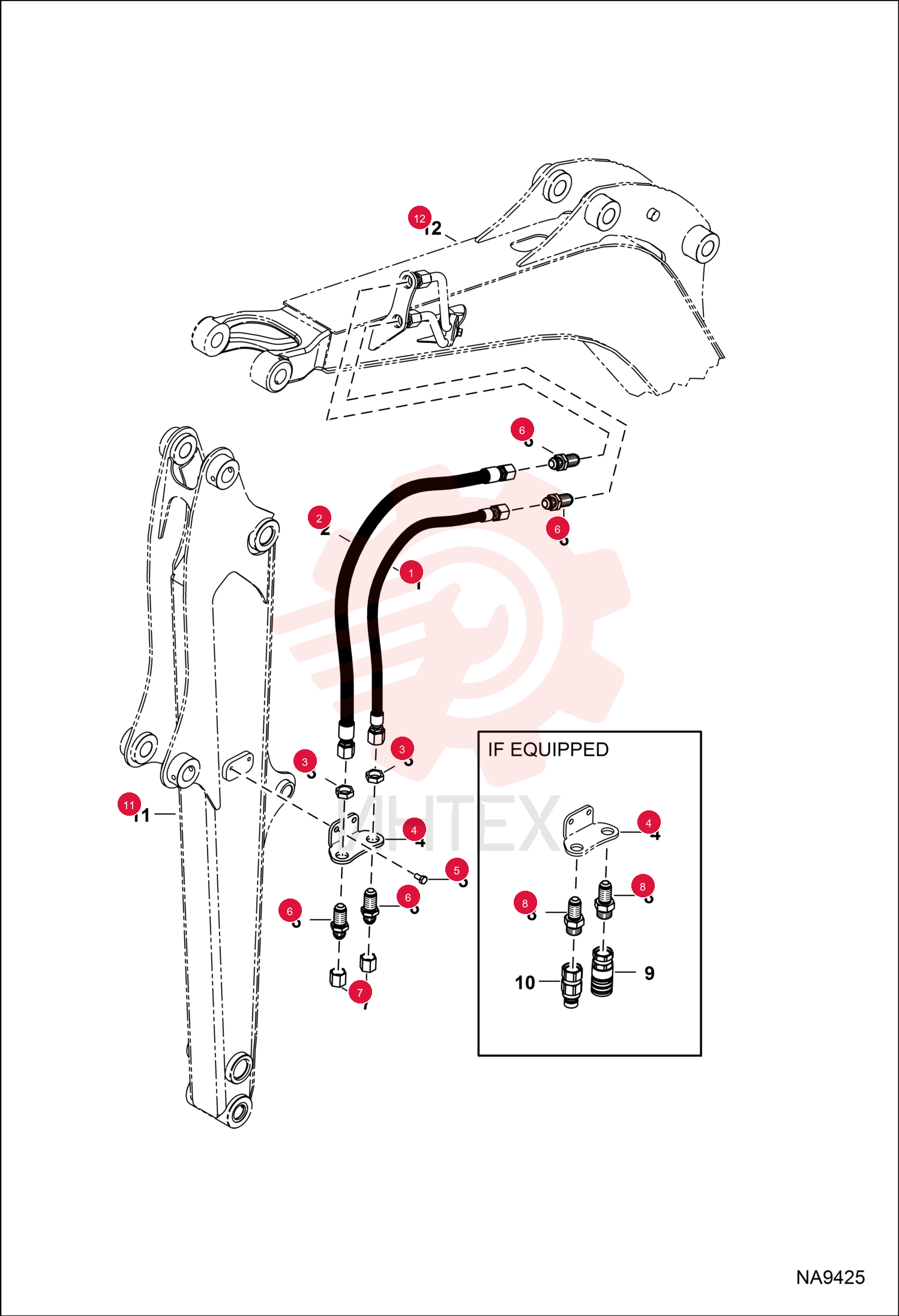

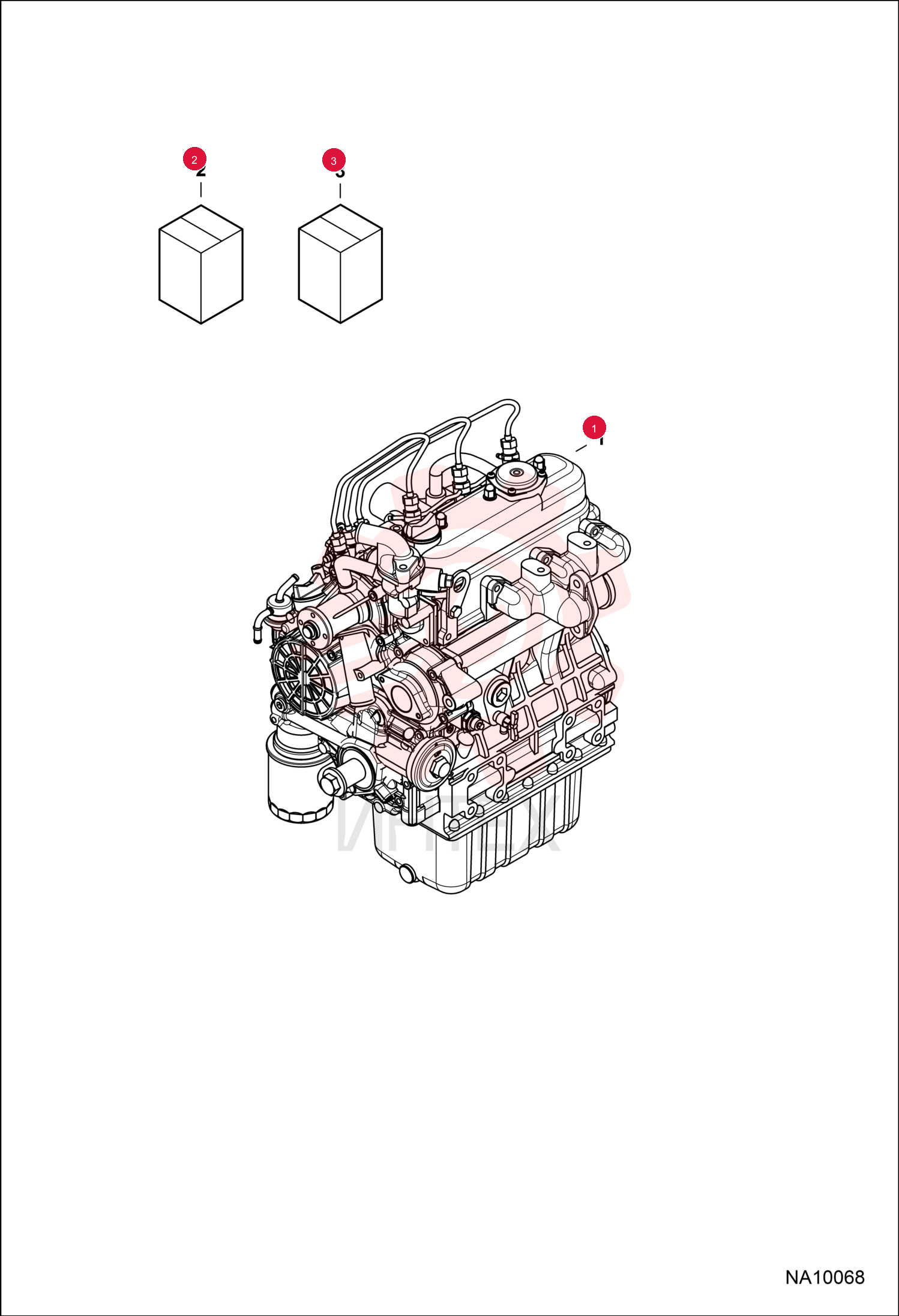

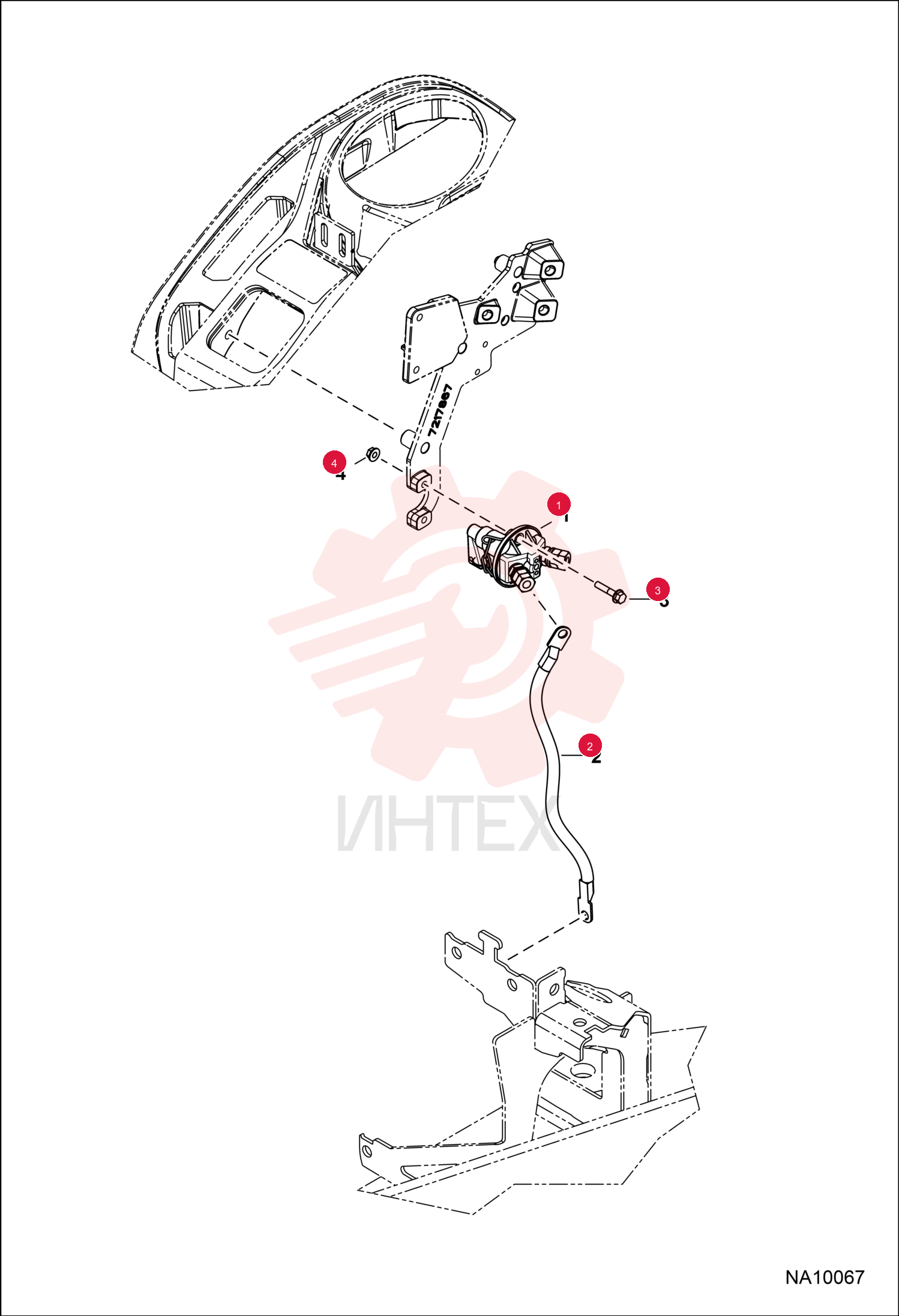

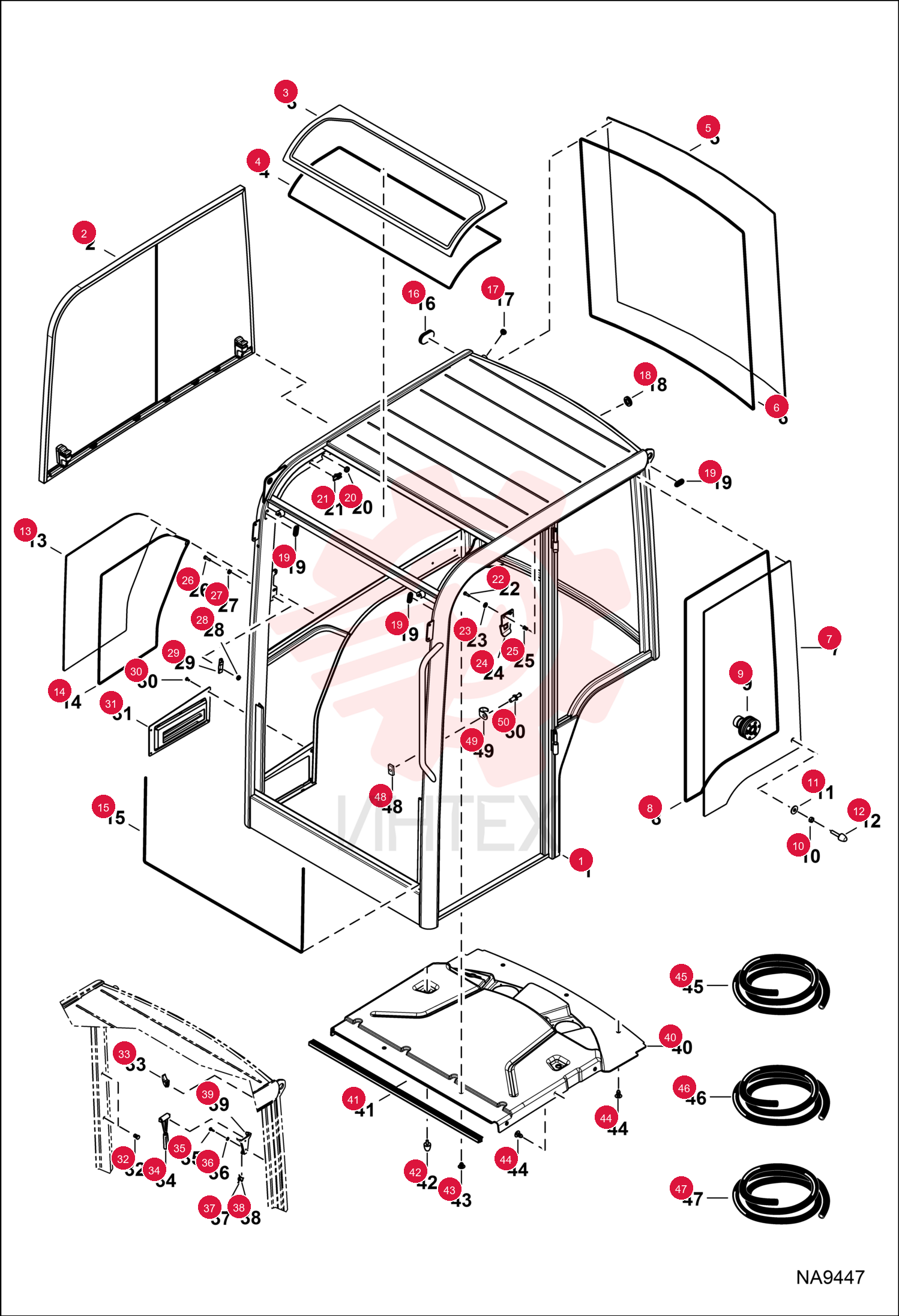

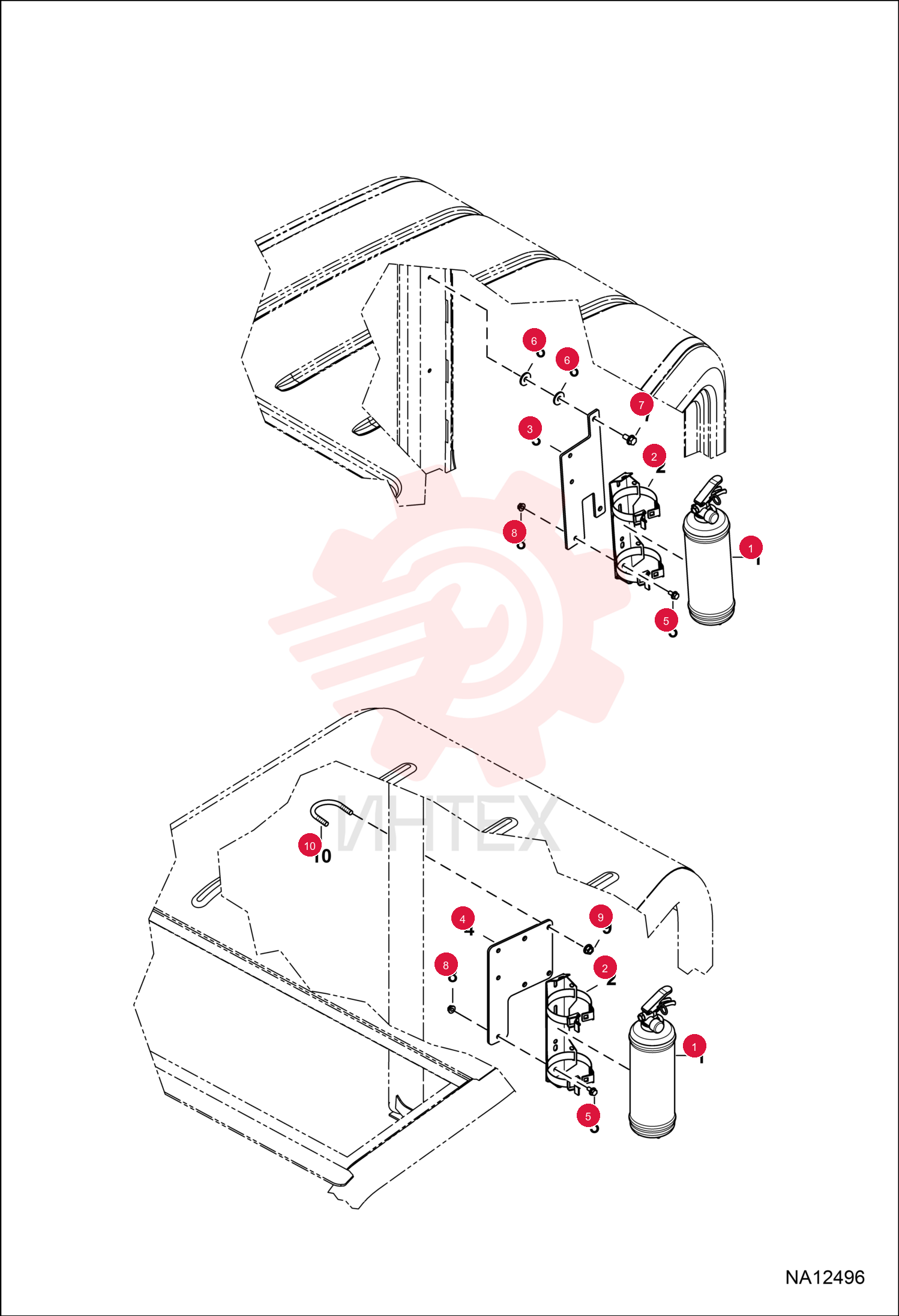

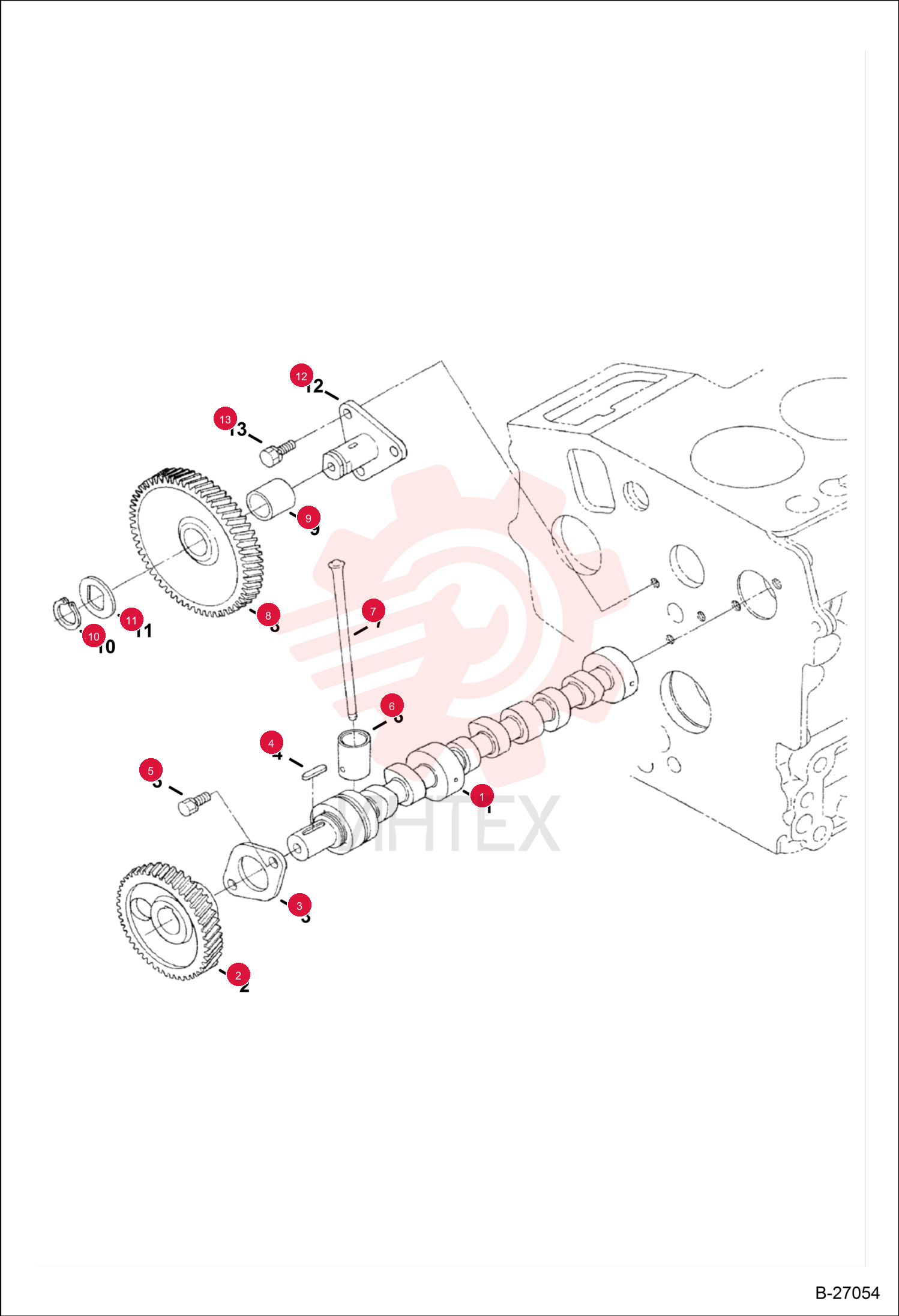

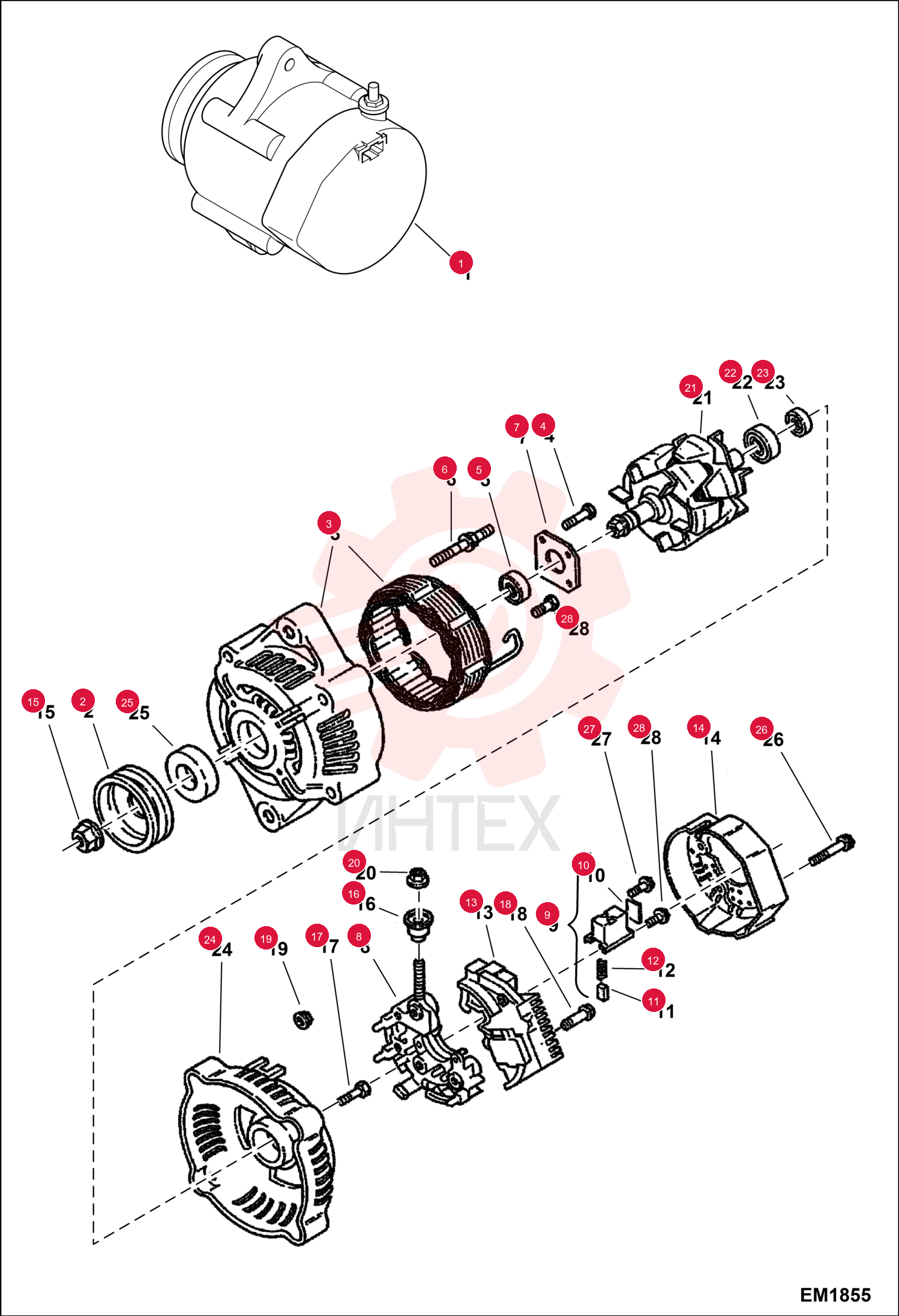

DX19 — схемы
-

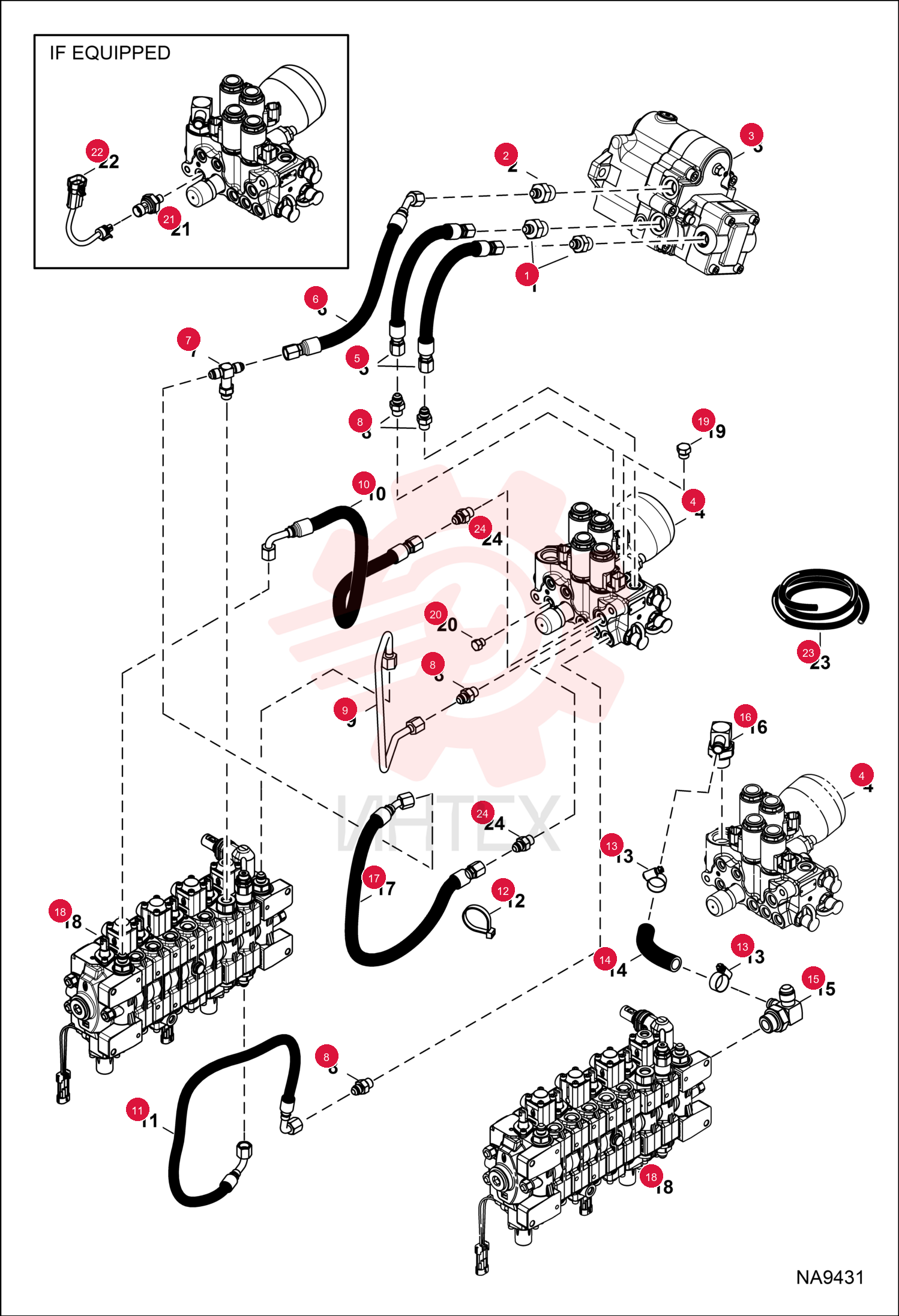

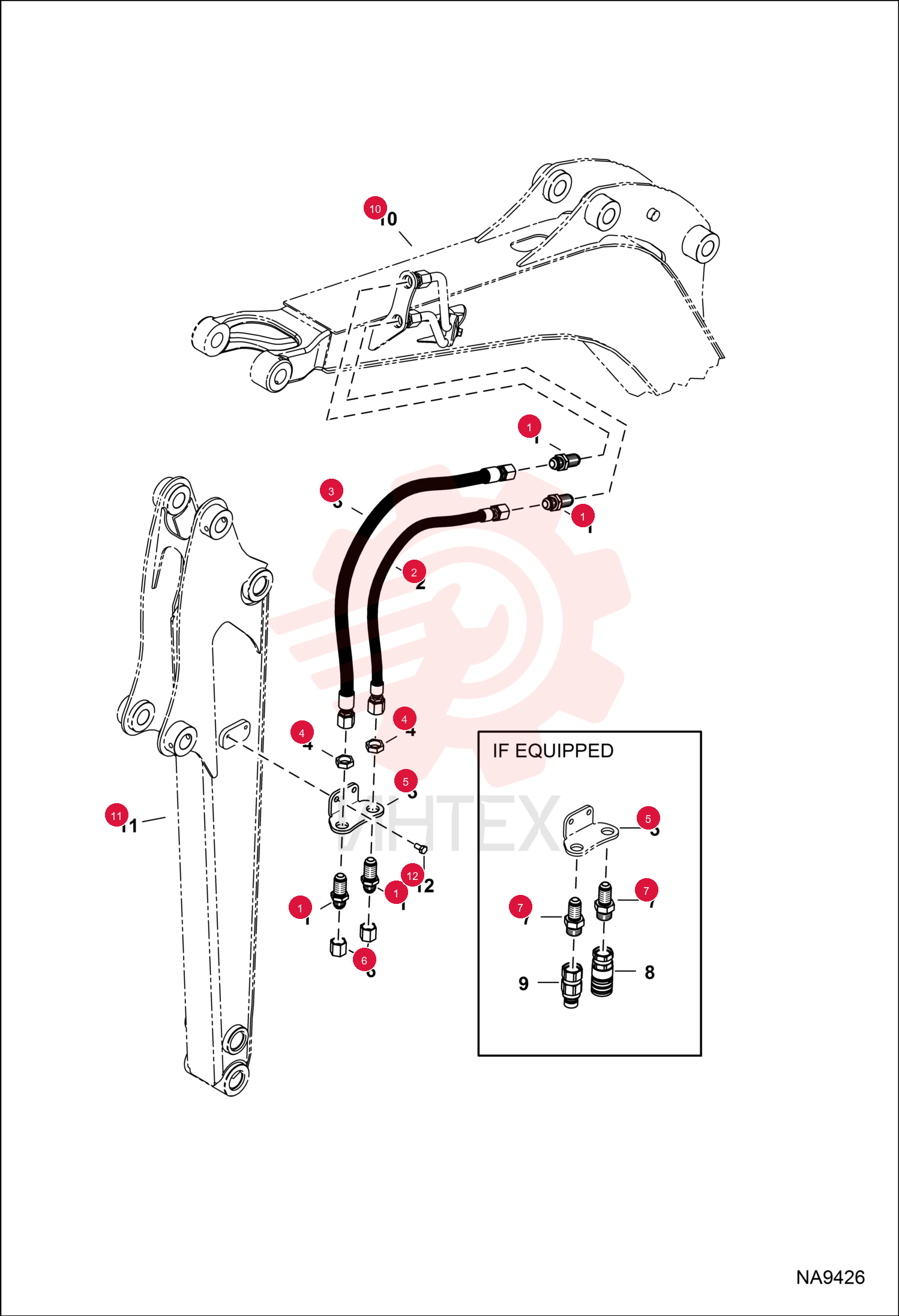

15KB0610 Фитинг, соединитель гидравлическийОткрыть схему -

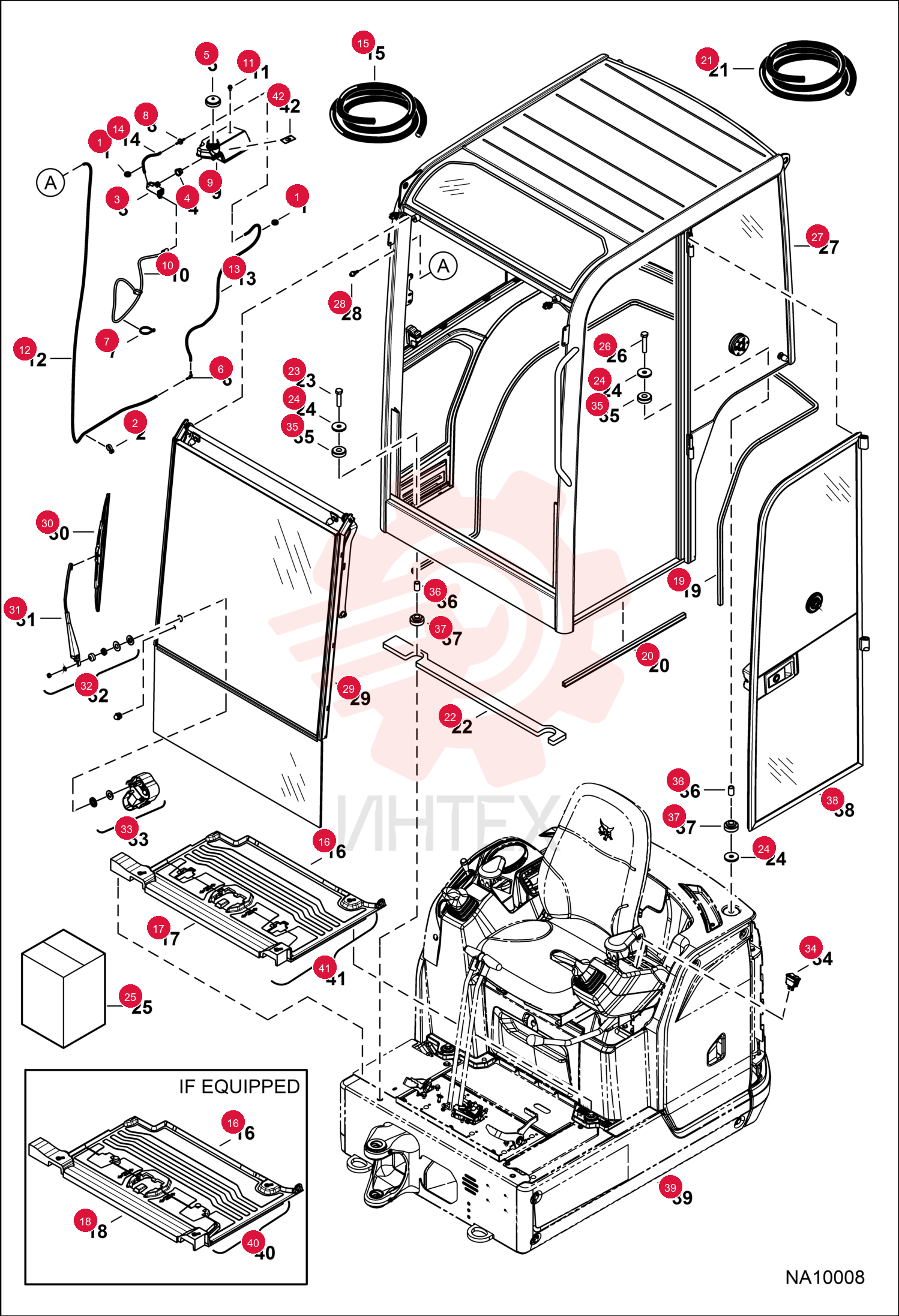

515069 Втулка уплотнительнаяОткрыть схему -
6515007 Индикатор засорения воздушного фильтраОткрыть схему -
6539737 Палец шарнирныйОткрыть схему -
6557831 Шайба органов управленияОткрыть схему -

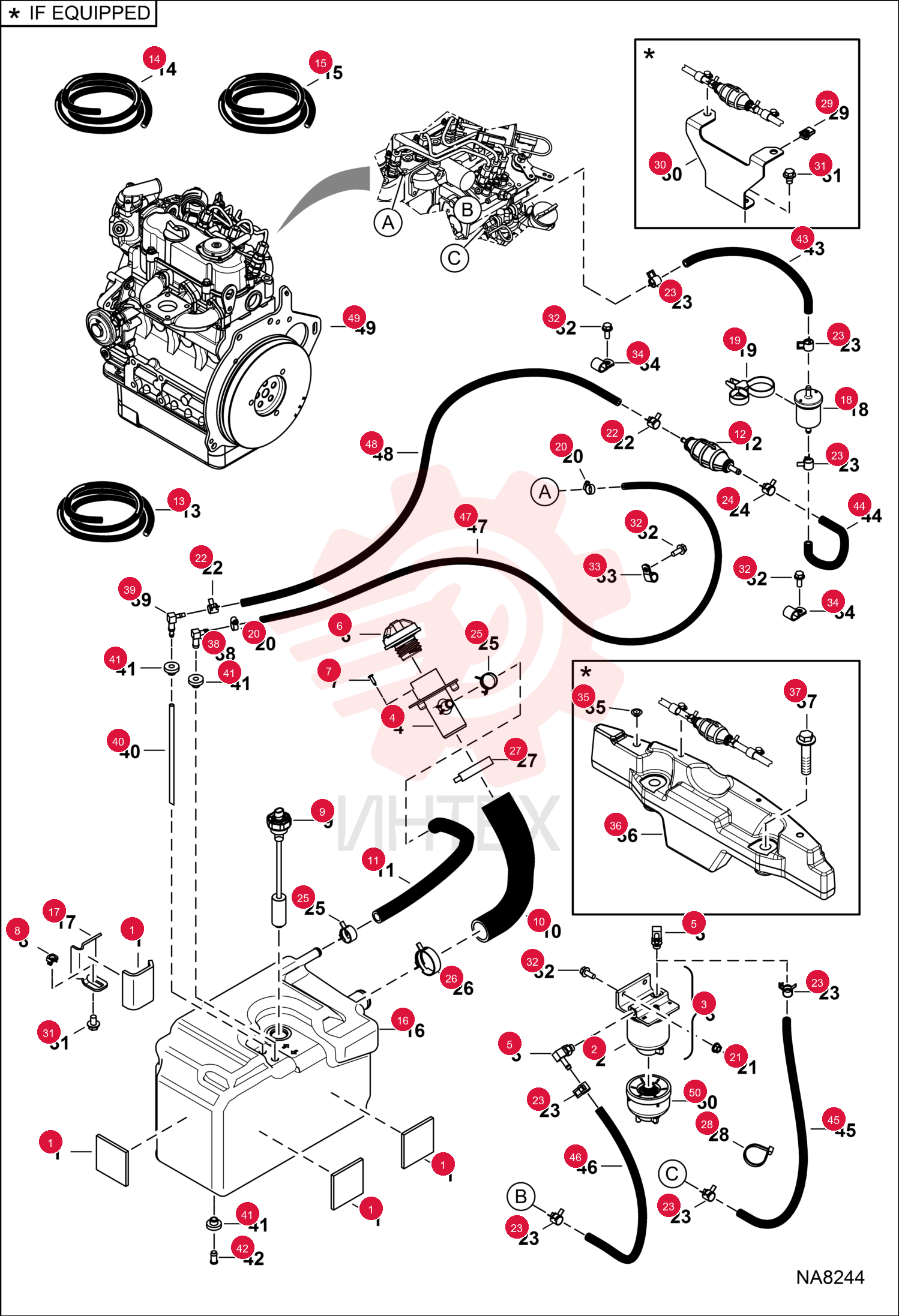

6578278 Отбойник (накладка)Открыть схему -

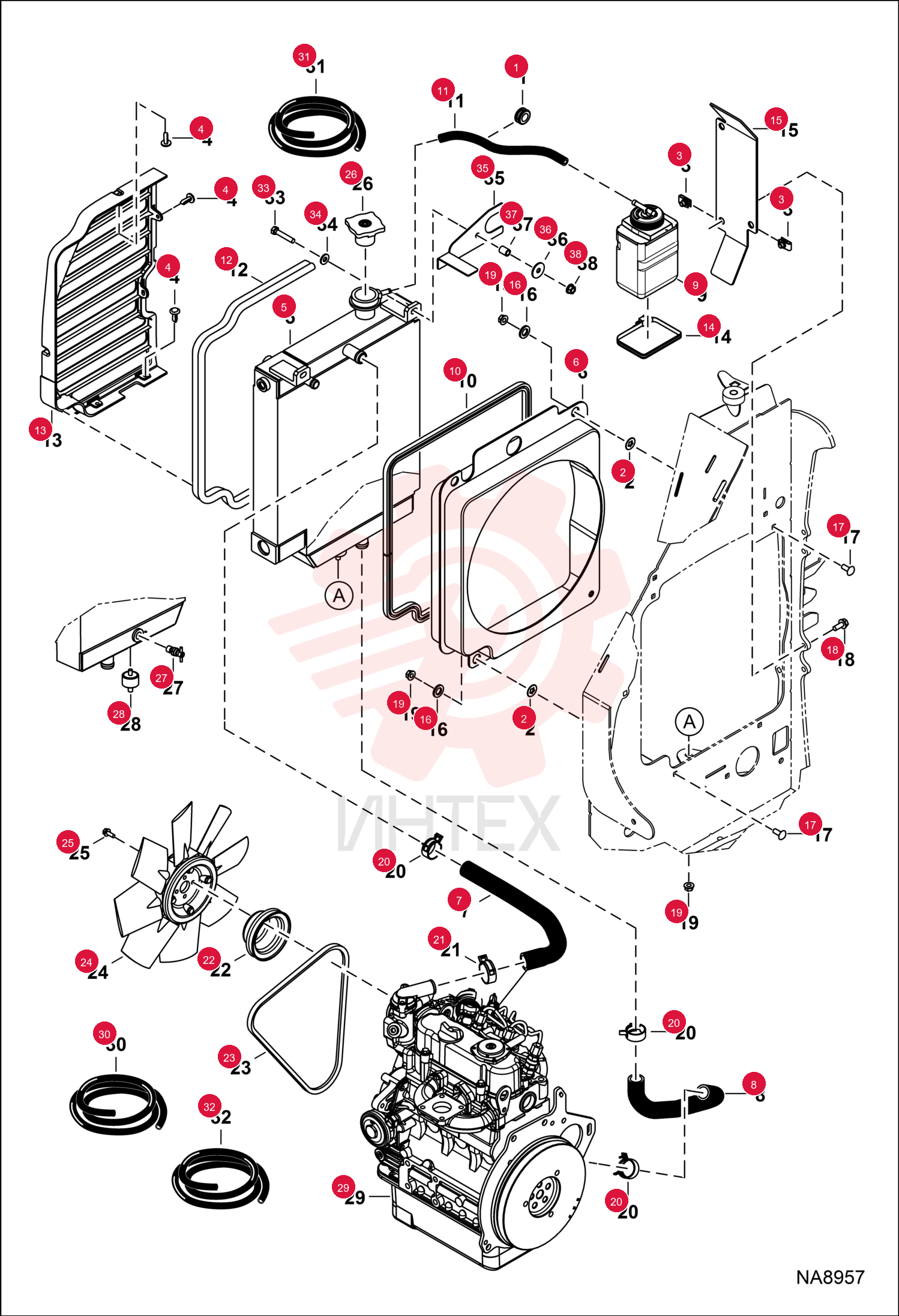

6587887 Втулка уплотнительнаяОткрыть схему -
6589699 Шайба (часть 1)Открыть схему -
6589699 Шайба (часть 2)Открыть схему -
6624289 СтяжкаОткрыть схему -
6657460 ГайкаОткрыть схему -
6670424 Винт в сбореОткрыть схему -
6670436 ФитингОткрыть схему -
6670463 Трубка обратного слива форсункиОткрыть схему -

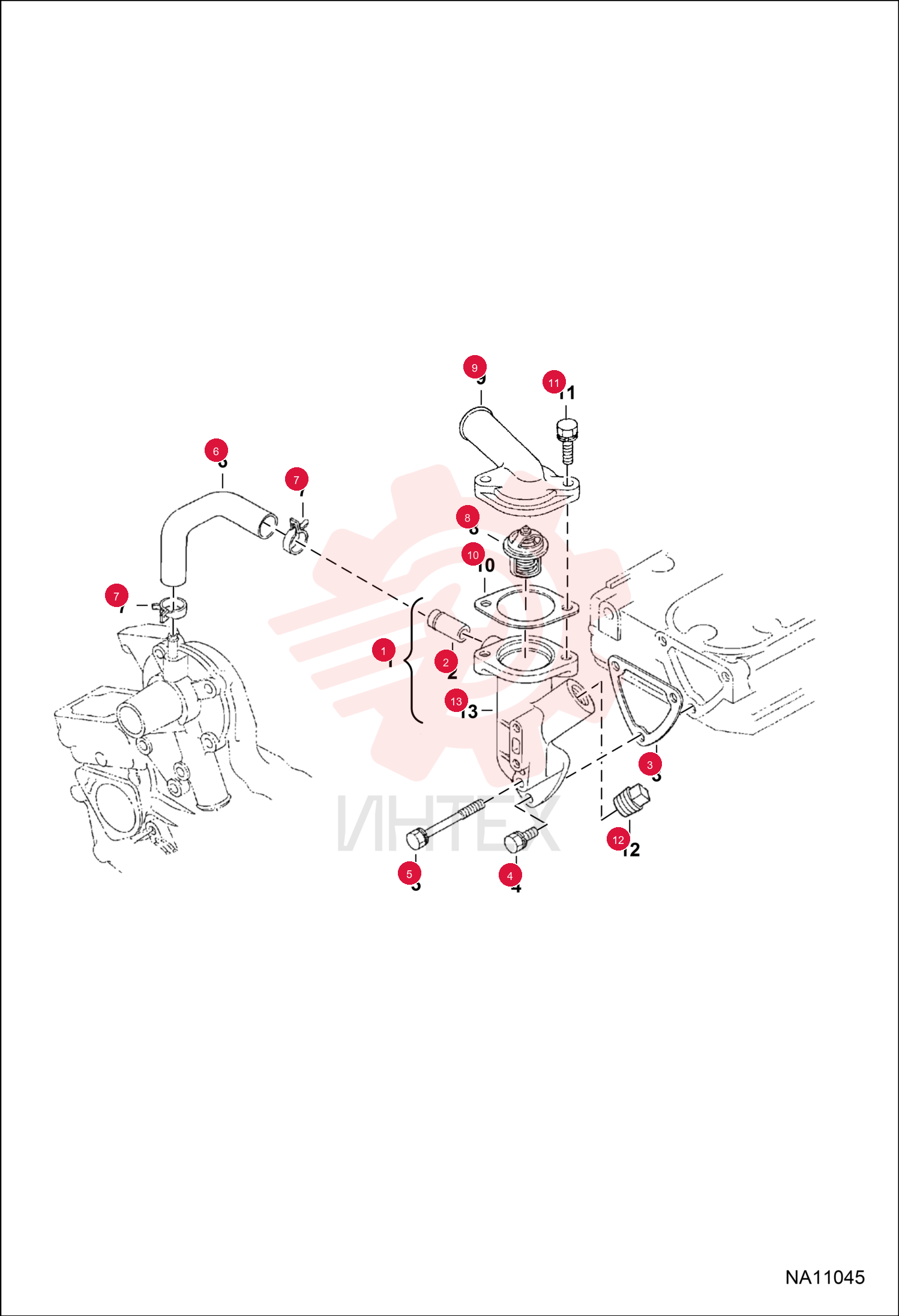

6670499 ФланецОткрыть схему -

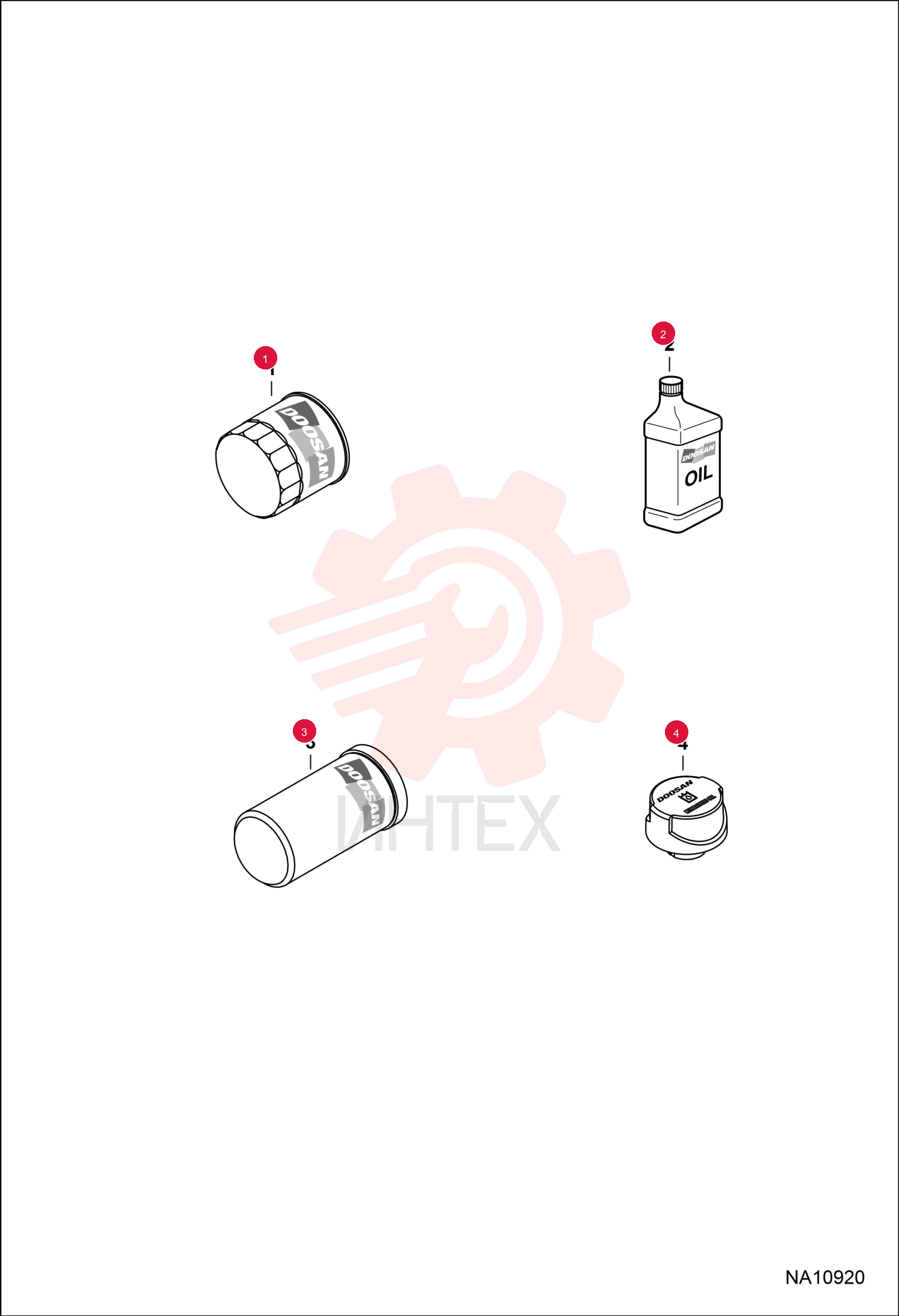

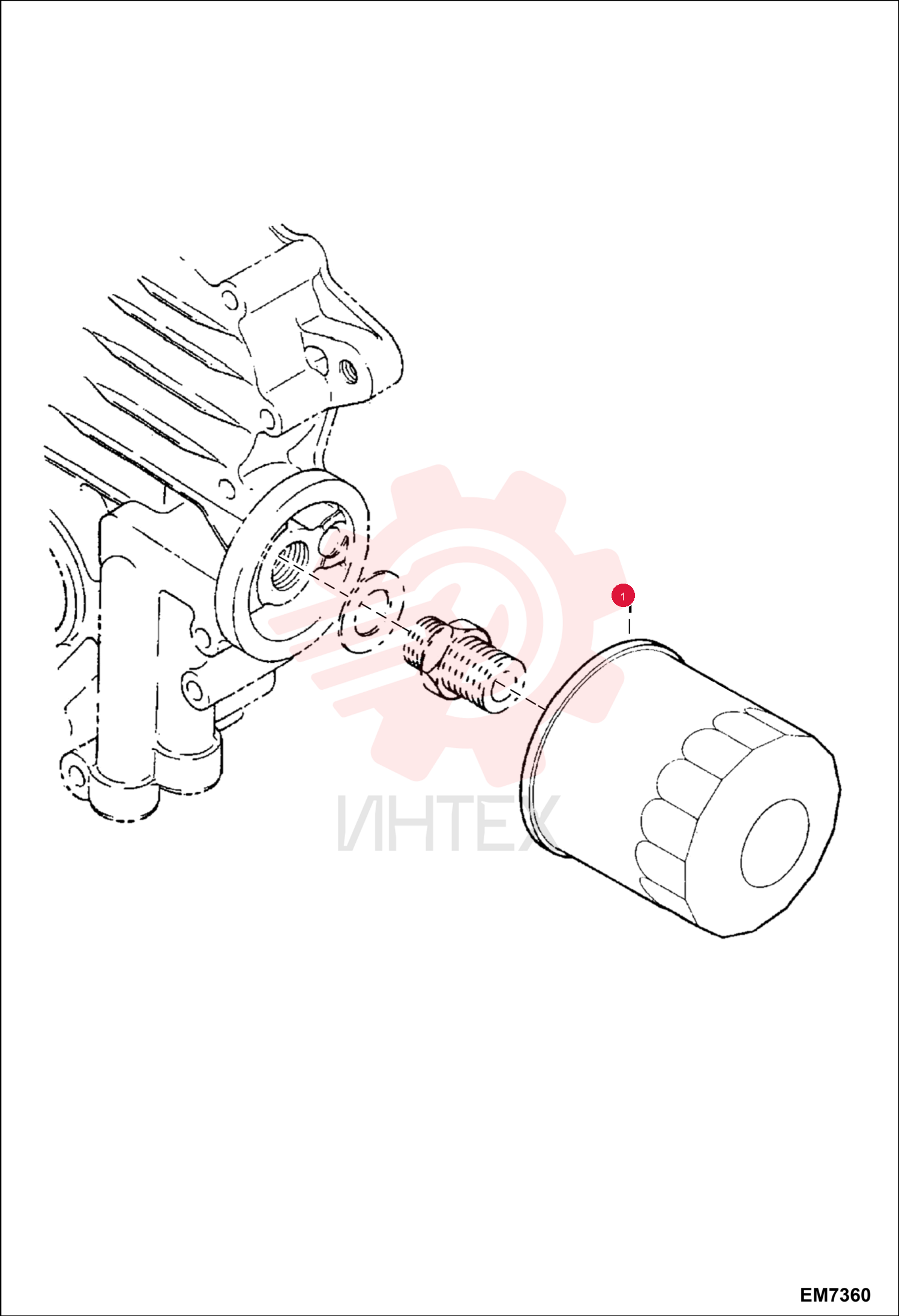

6671057 Фильтр масляный двигателя 12 (часть 1)Открыть схему -
6671057 Фильтр масляный двигателя 12 (часть 2)Открыть схему -

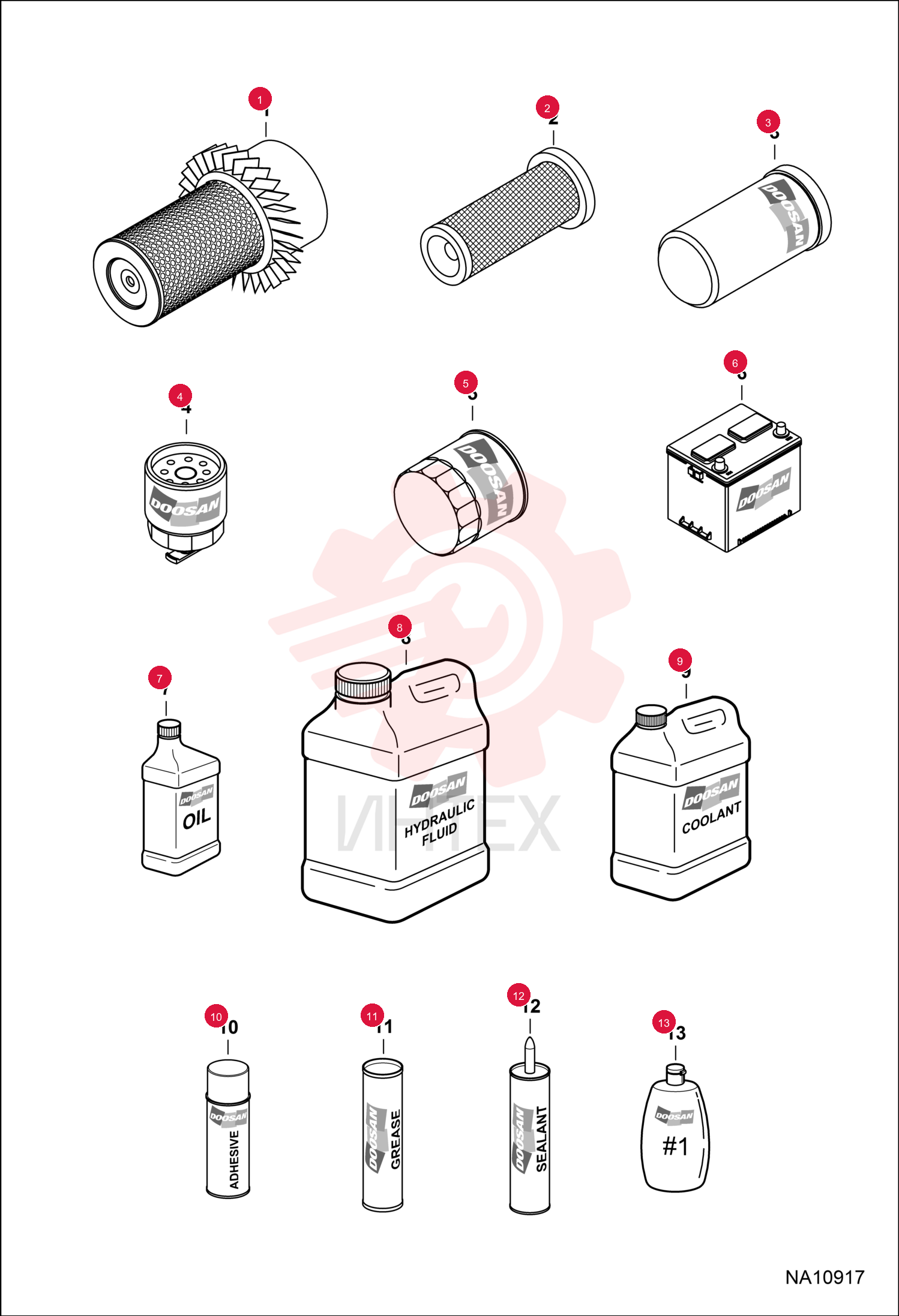

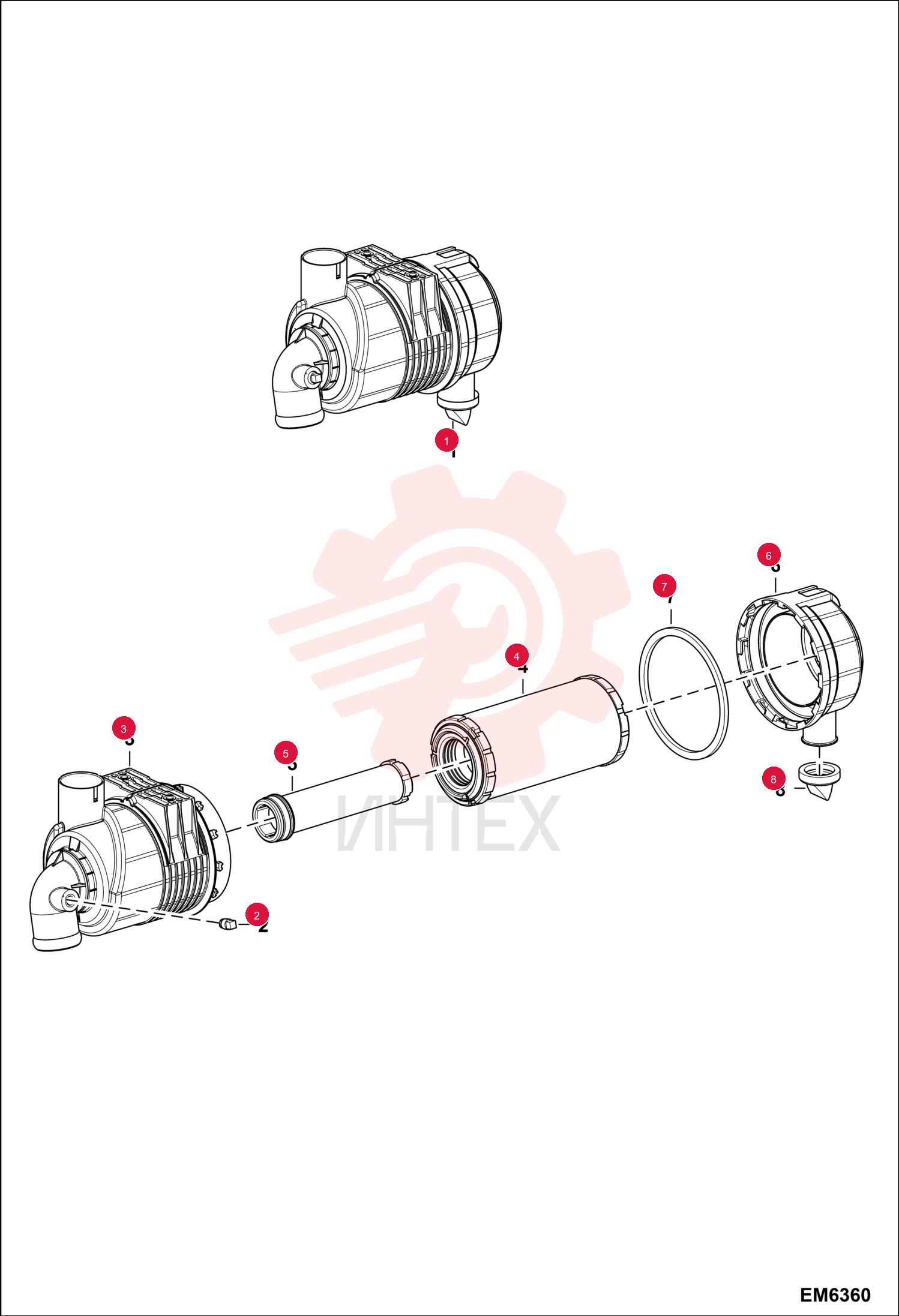

6673752 Фильтр воздушный наружныйОткрыть схему -
6675529 Фильтр воздушныйОткрыть схему -
6675722 ГайкаОткрыть схему -
6675859 Фиксатор (часть 1)Открыть схему -
6675859 Фиксатор (часть 2)Открыть схему -
6687720 Коллектор впускнойОткрыть схему -
6687727 НасосОткрыть схему -
6688061 ТрубкаОткрыть схему -
6688077 ЩупОткрыть схему -
6688086 ТрубаОткрыть схему -

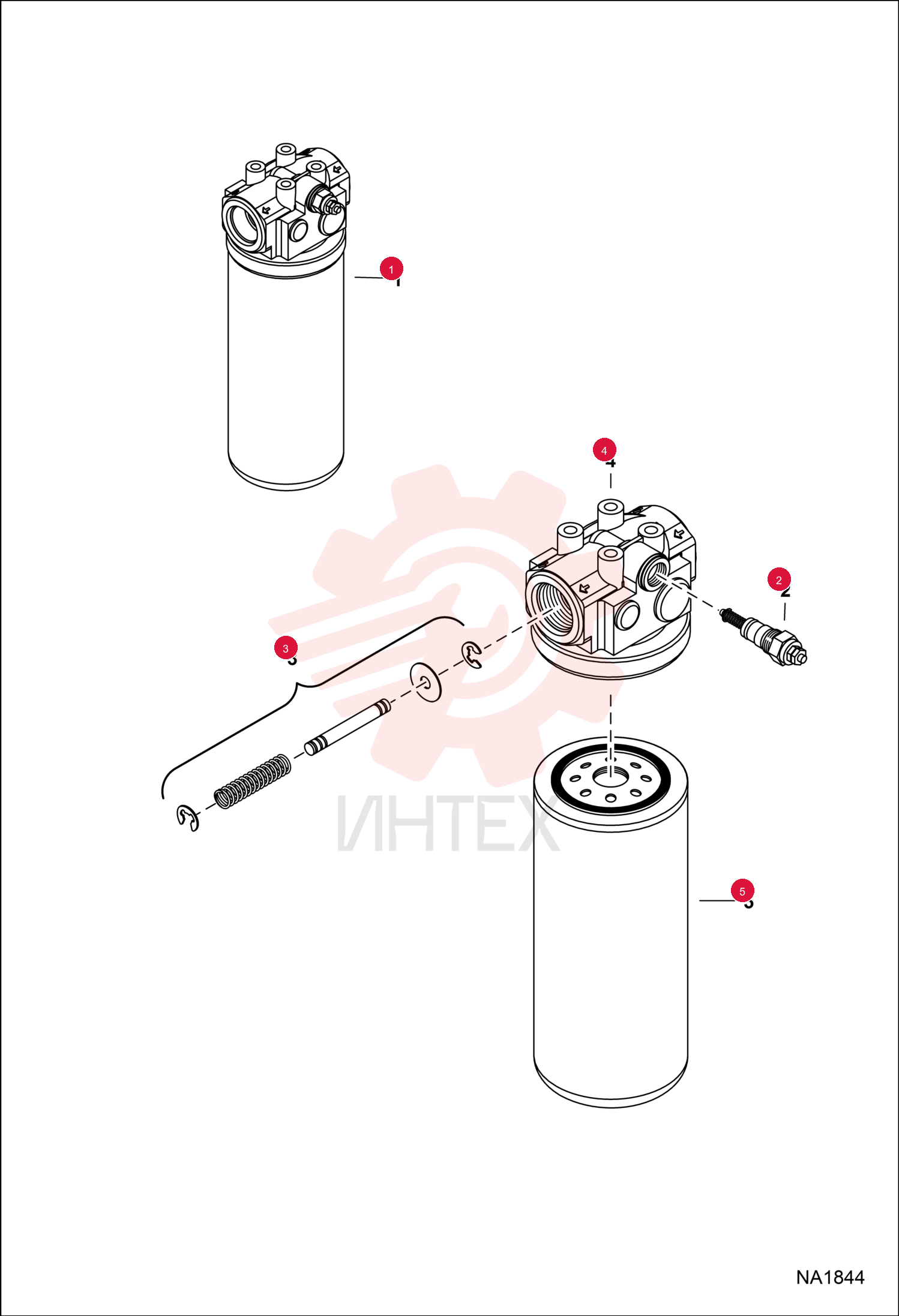

6688385 Фильтр гидравлического масла в сбореОткрыть схему -
6691621 СтартерОткрыть схему -
6693245 Выключатель зажиганияОткрыть схему -
6693712 Клавиатура панелиОткрыть схему -
6697339 Держатель двигателяОткрыть схему -
6698154 Рычаг регулятора оборотовОткрыть схему -
6698162 Клапан впускаОткрыть схему -

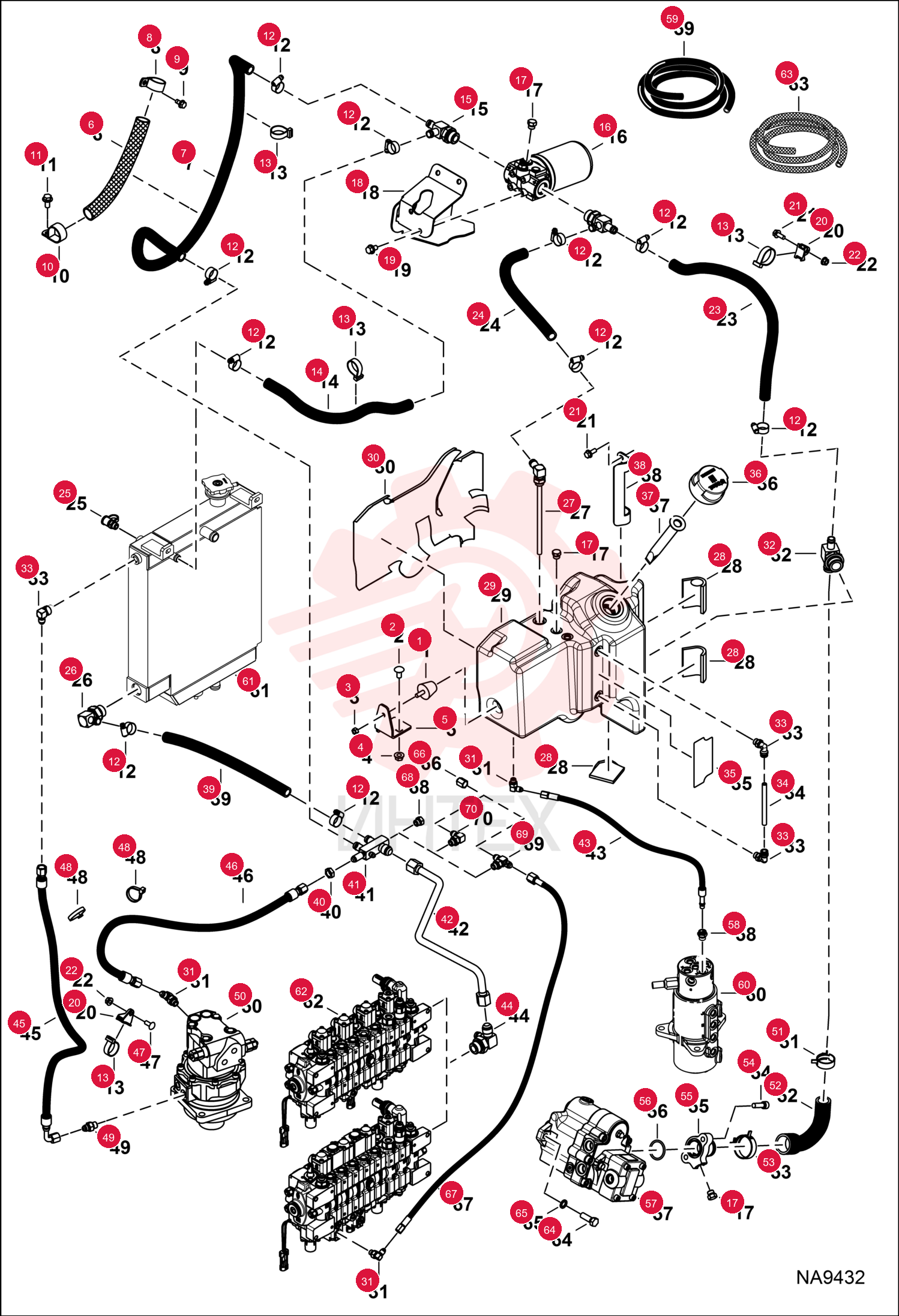

6733616 ОтбойникОткрыть схему -
6801068 ПалецОткрыть схему -

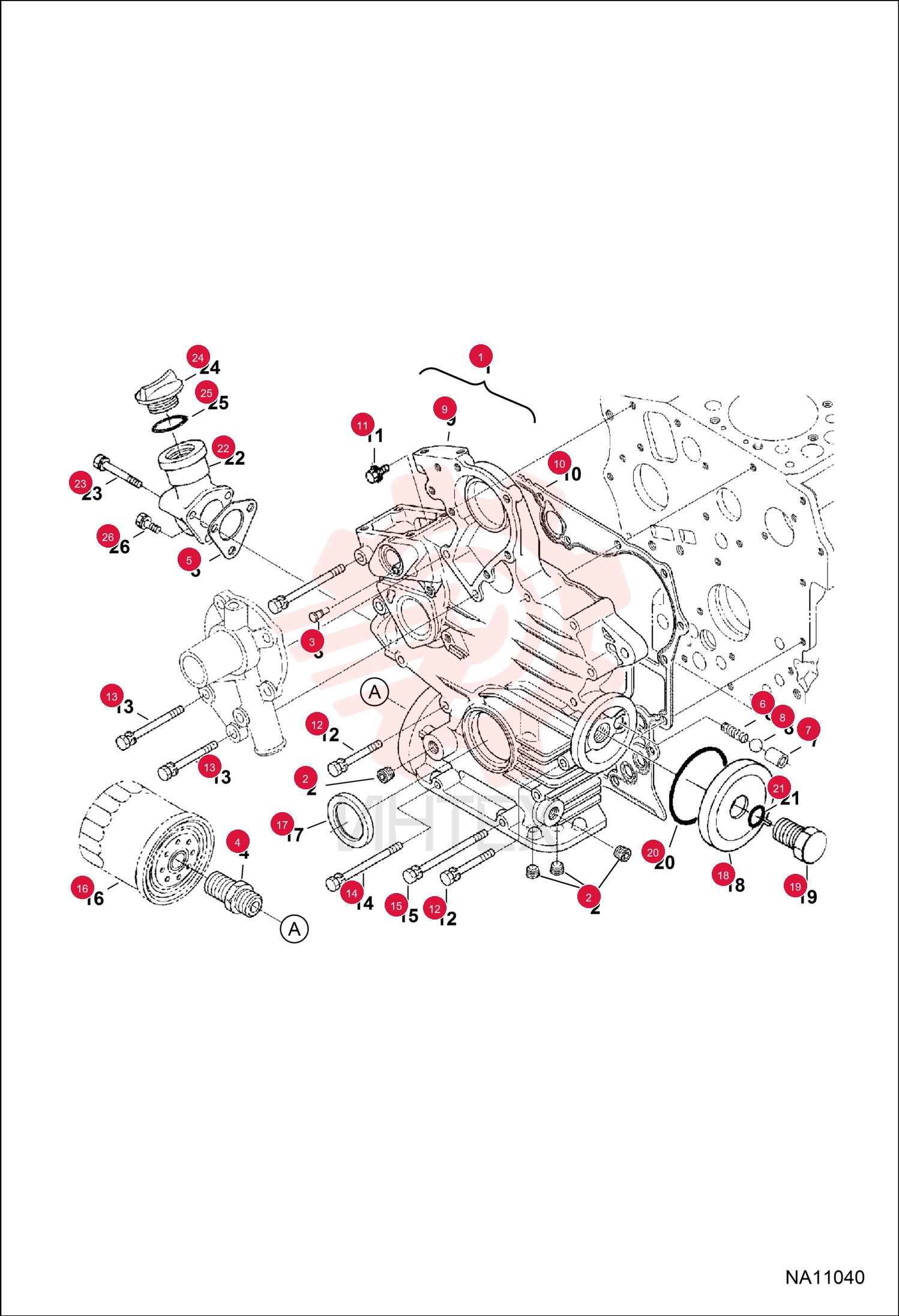

7000445 Корпус шестерен в сбореОткрыть схему -

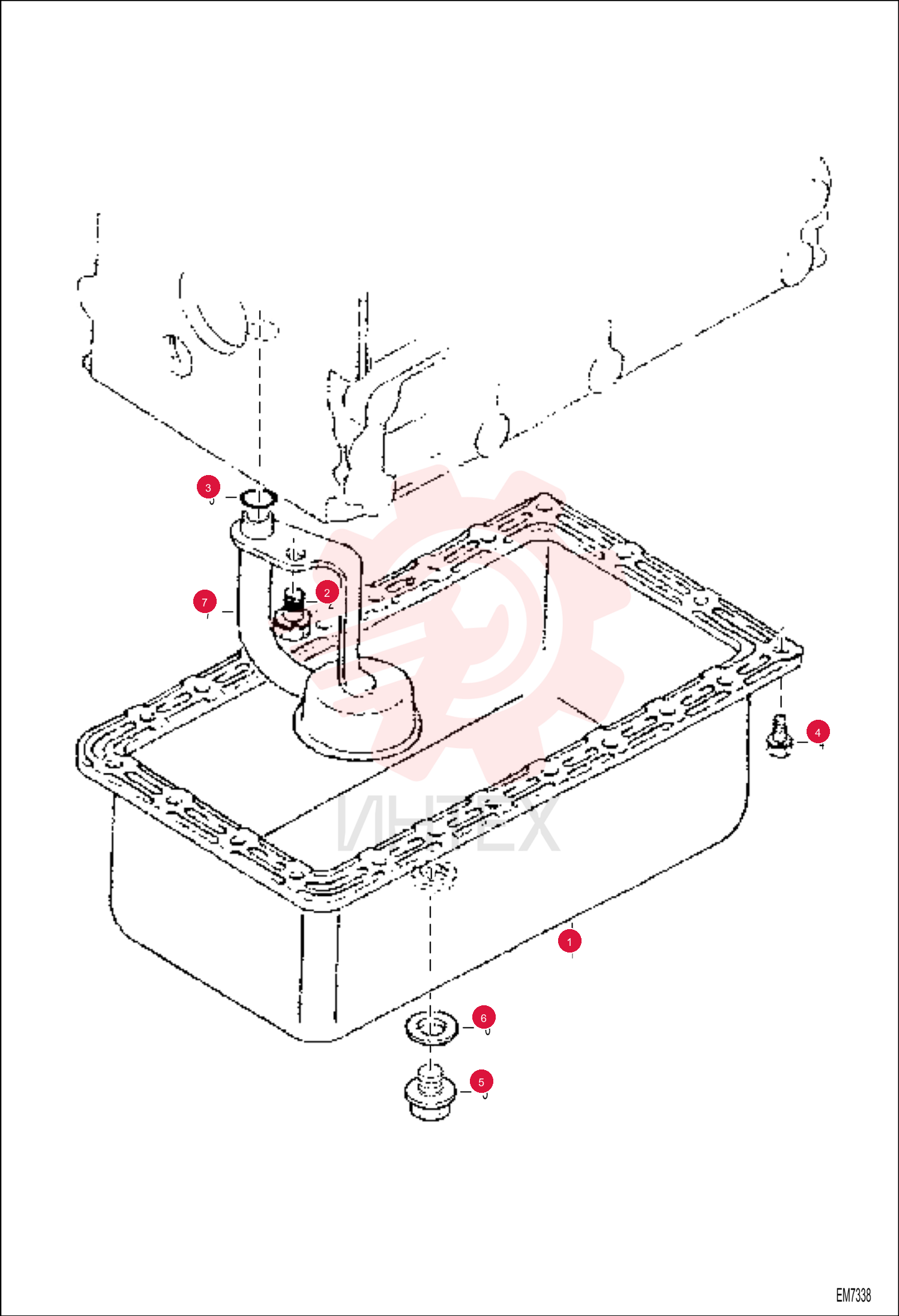

7000499 Поддон масляный в сбореОткрыть схему -
7000505 ПластинаОткрыть схему -
7000782 СоленоидОткрыть схему -
7023784 Дисплей стандартныйОткрыть схему -
7024418 Мотор поворотаОткрыть схему -

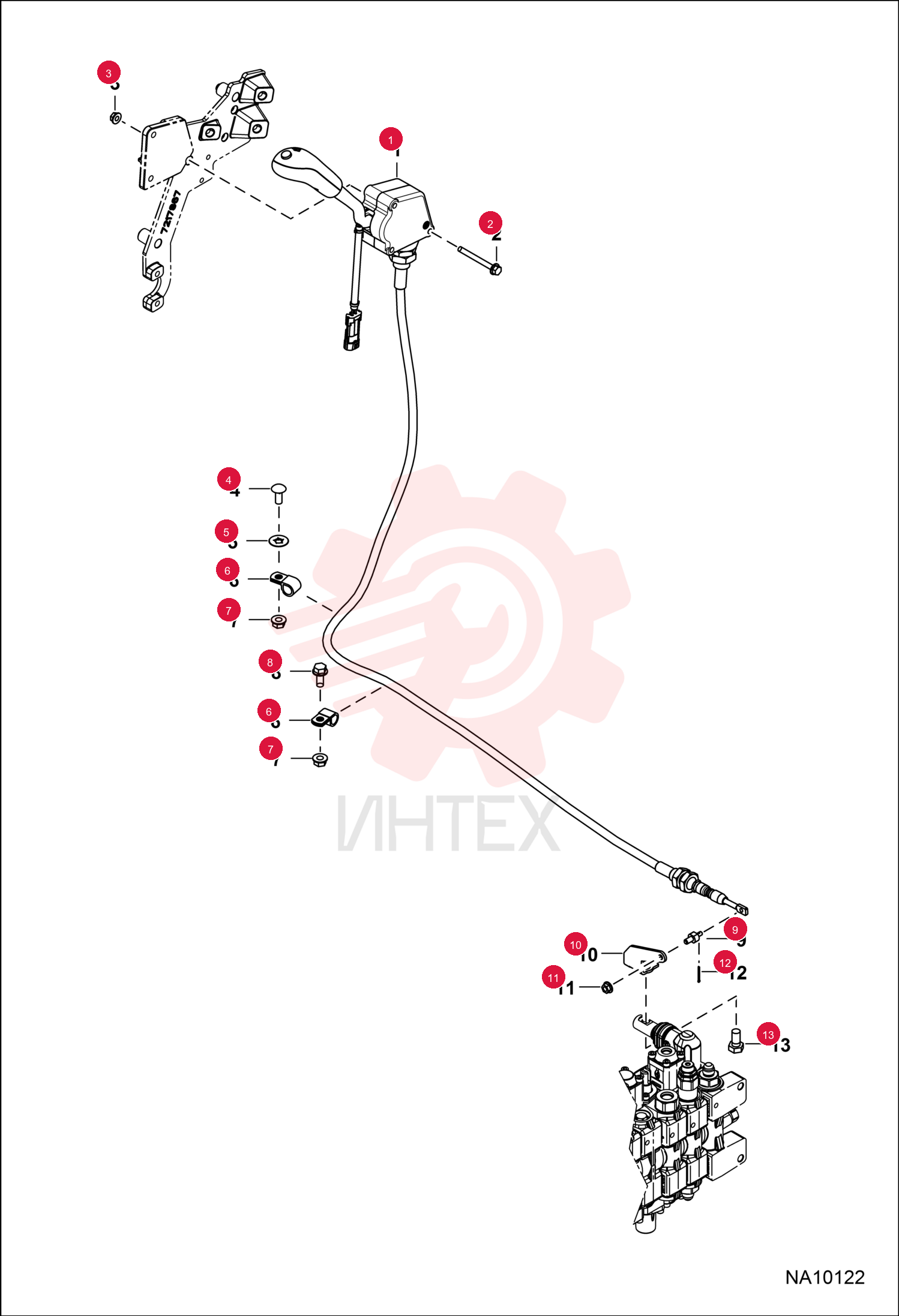

7024440 Джойстик левый в сбореОткрыть схему -
7024441 Джойстик правый в сбореОткрыть схему -
7029572 ГайкаОткрыть схему -

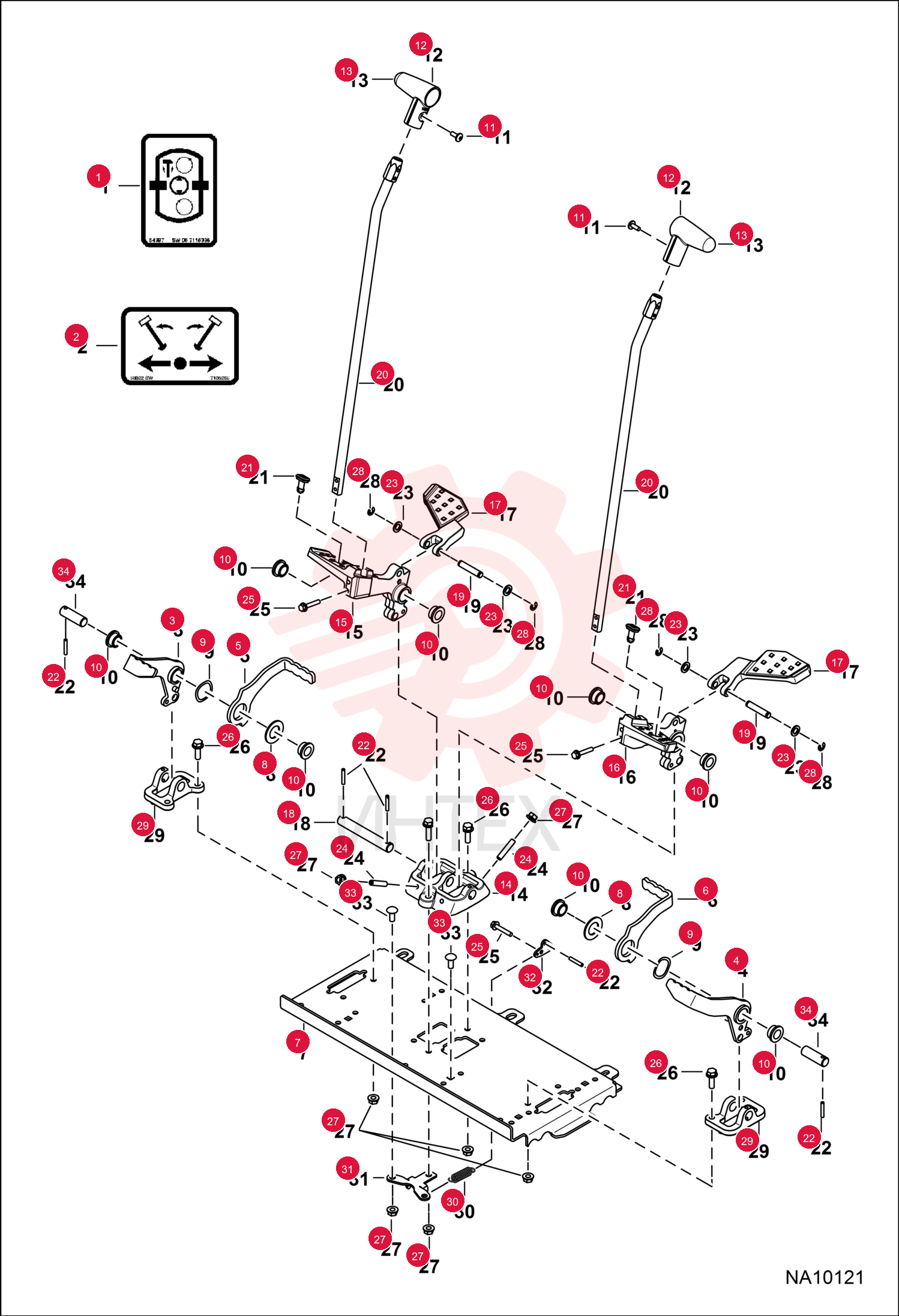

7115386 Наклейка клапанаОткрыть схему -
7136983 Каток опорный в сбореОткрыть схему -

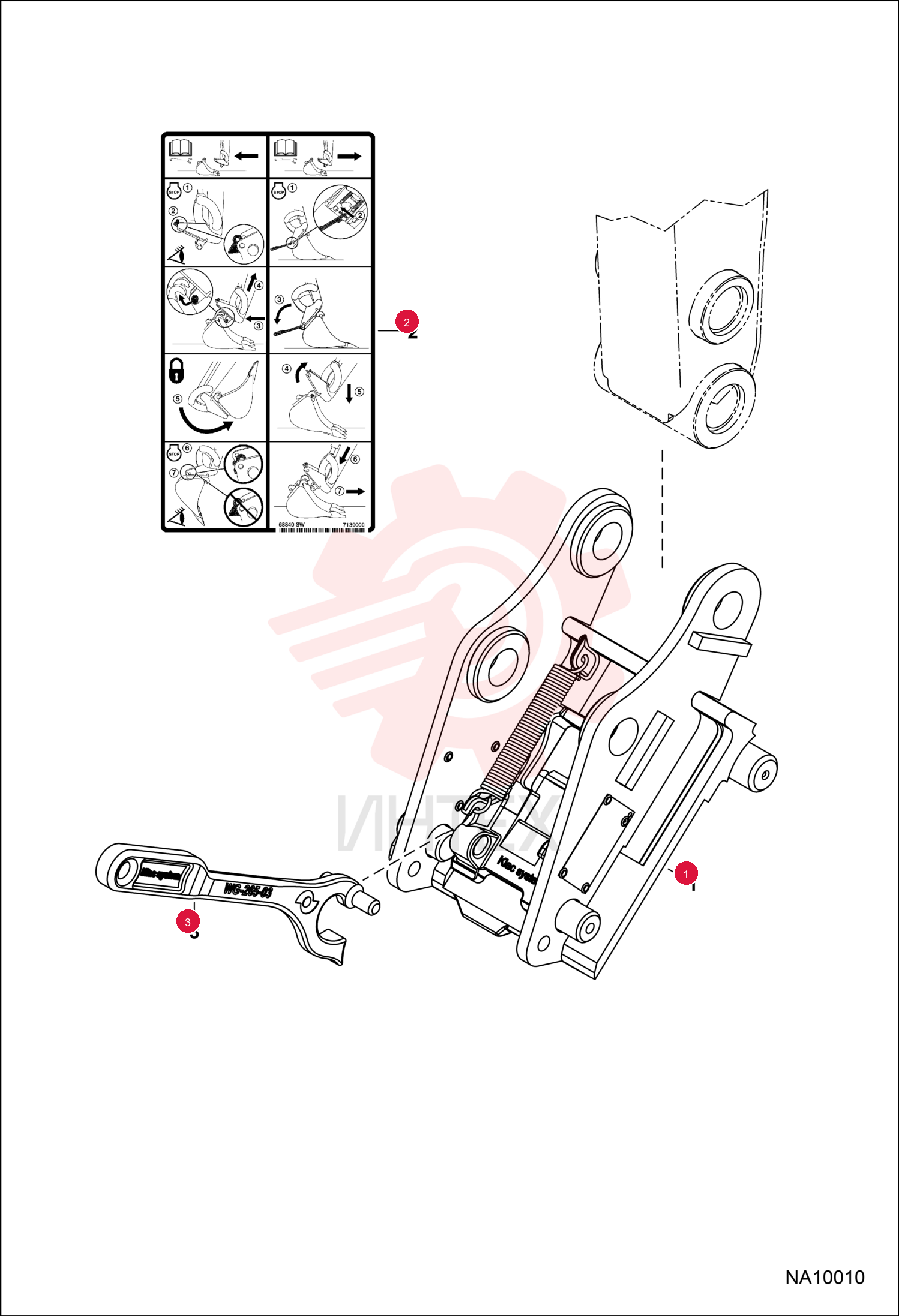

7138689 Муфта быстроразъемнаяОткрыть схему -

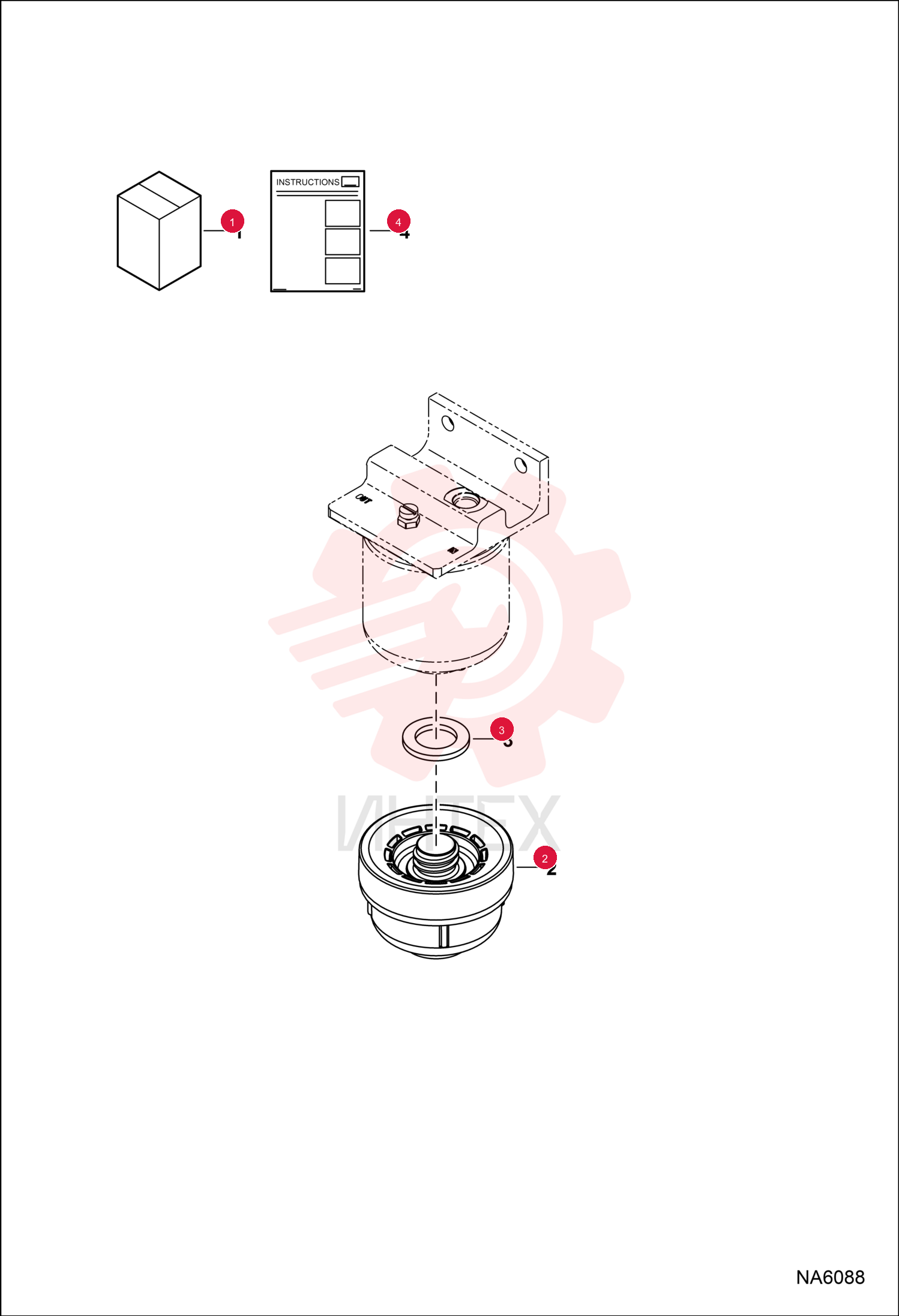

7167163 Стакан топливный (отстойник)Открыть схему -

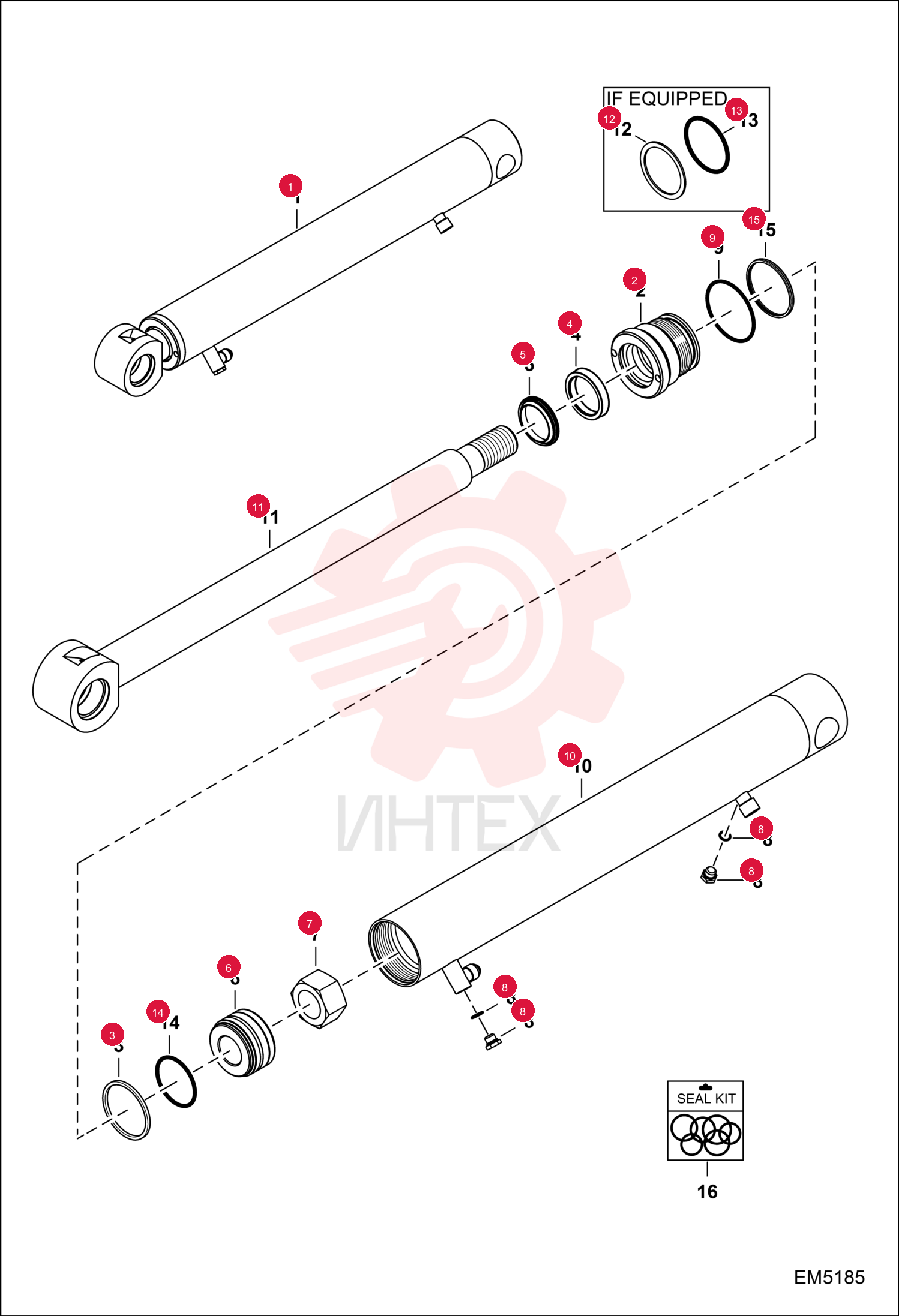

7167819 Цилиндр ковша в сбореОткрыть схему -

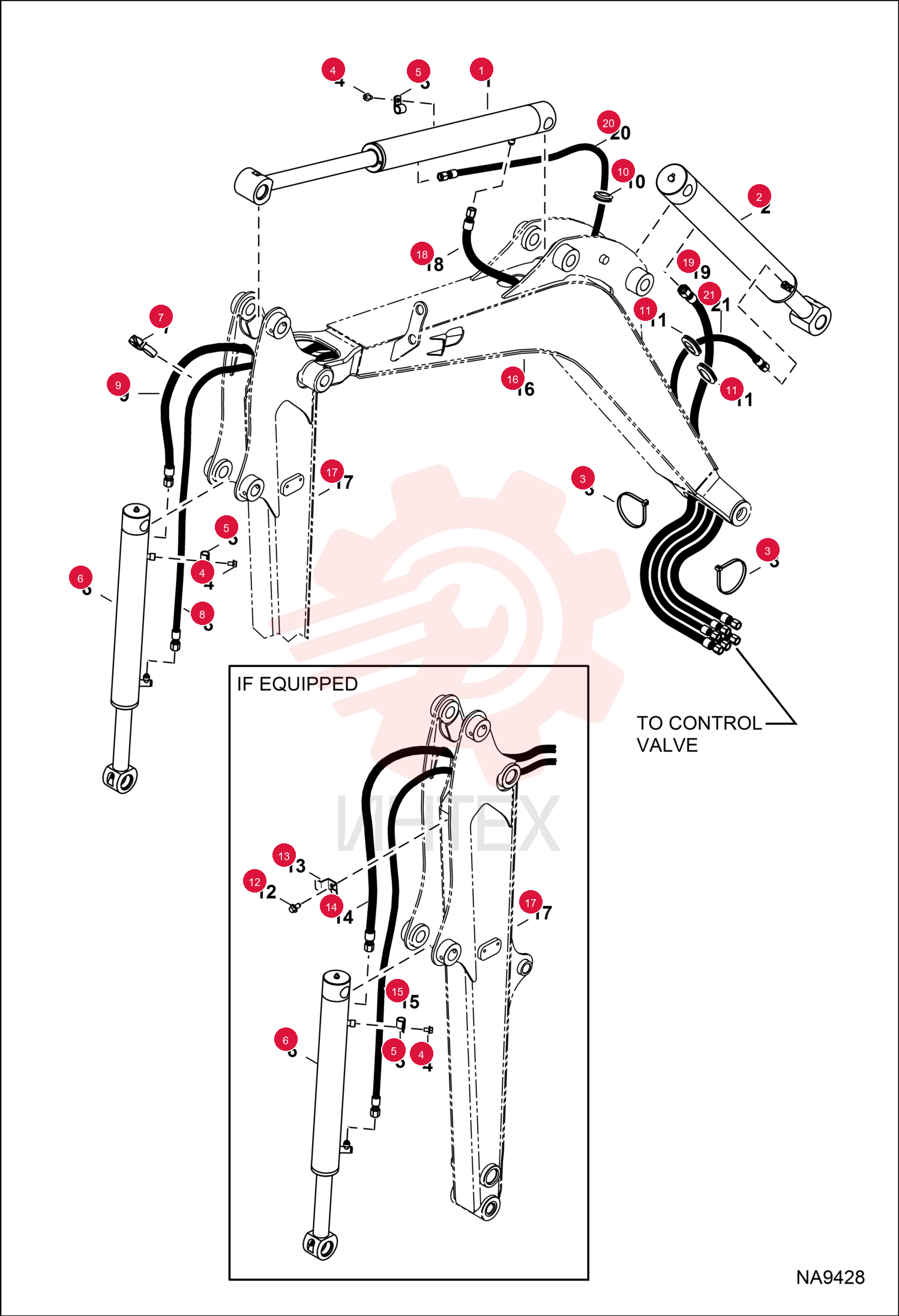

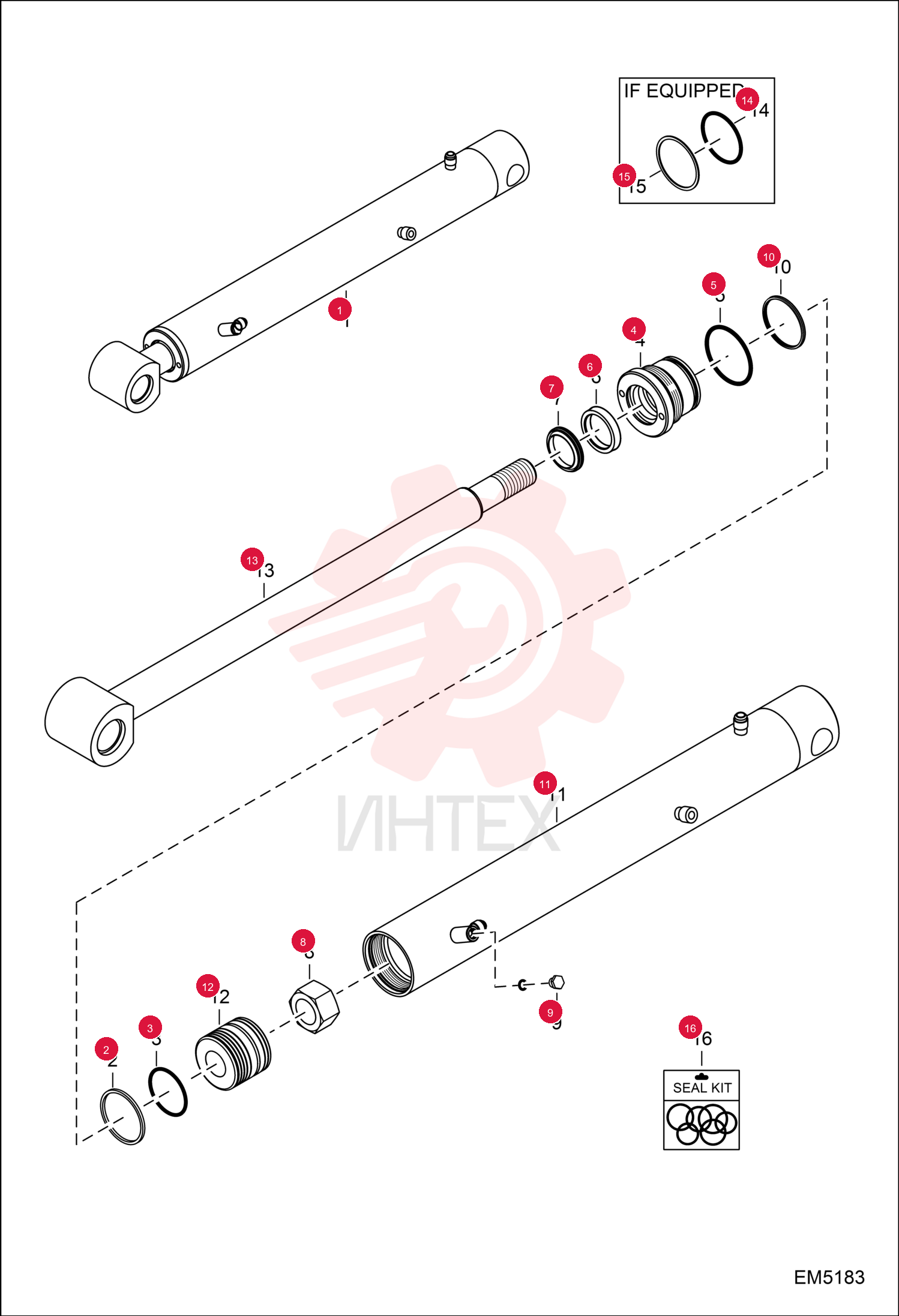

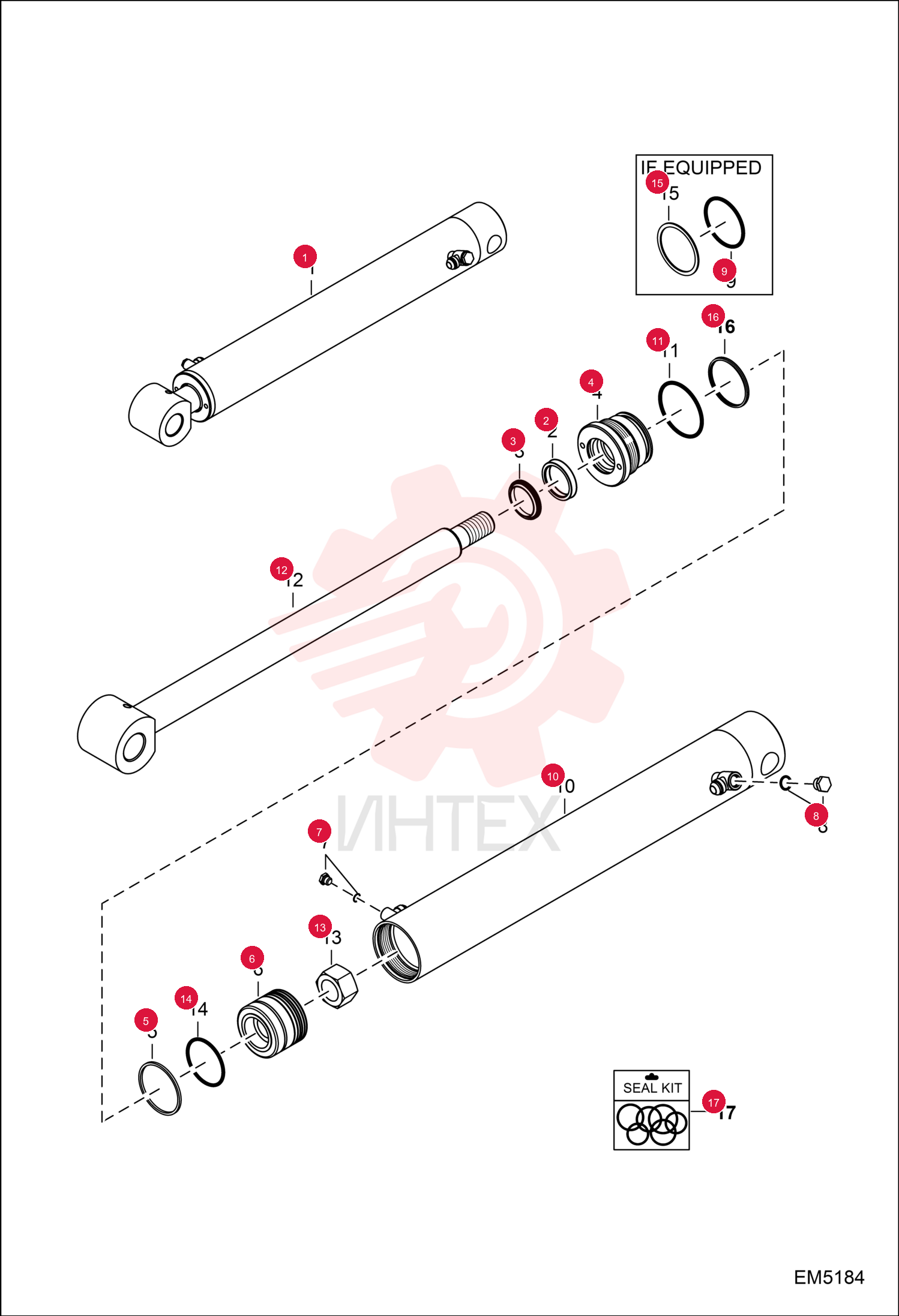

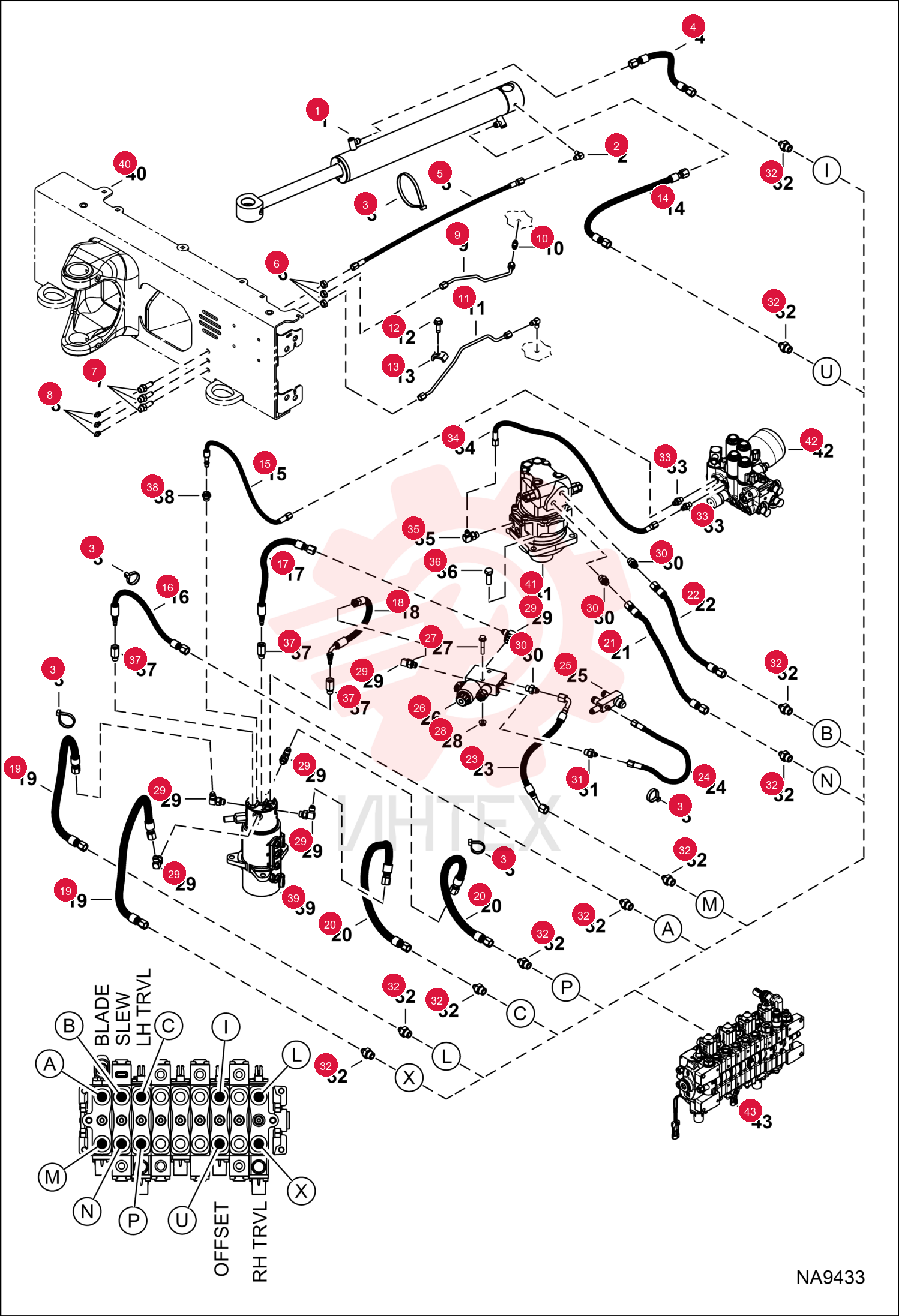

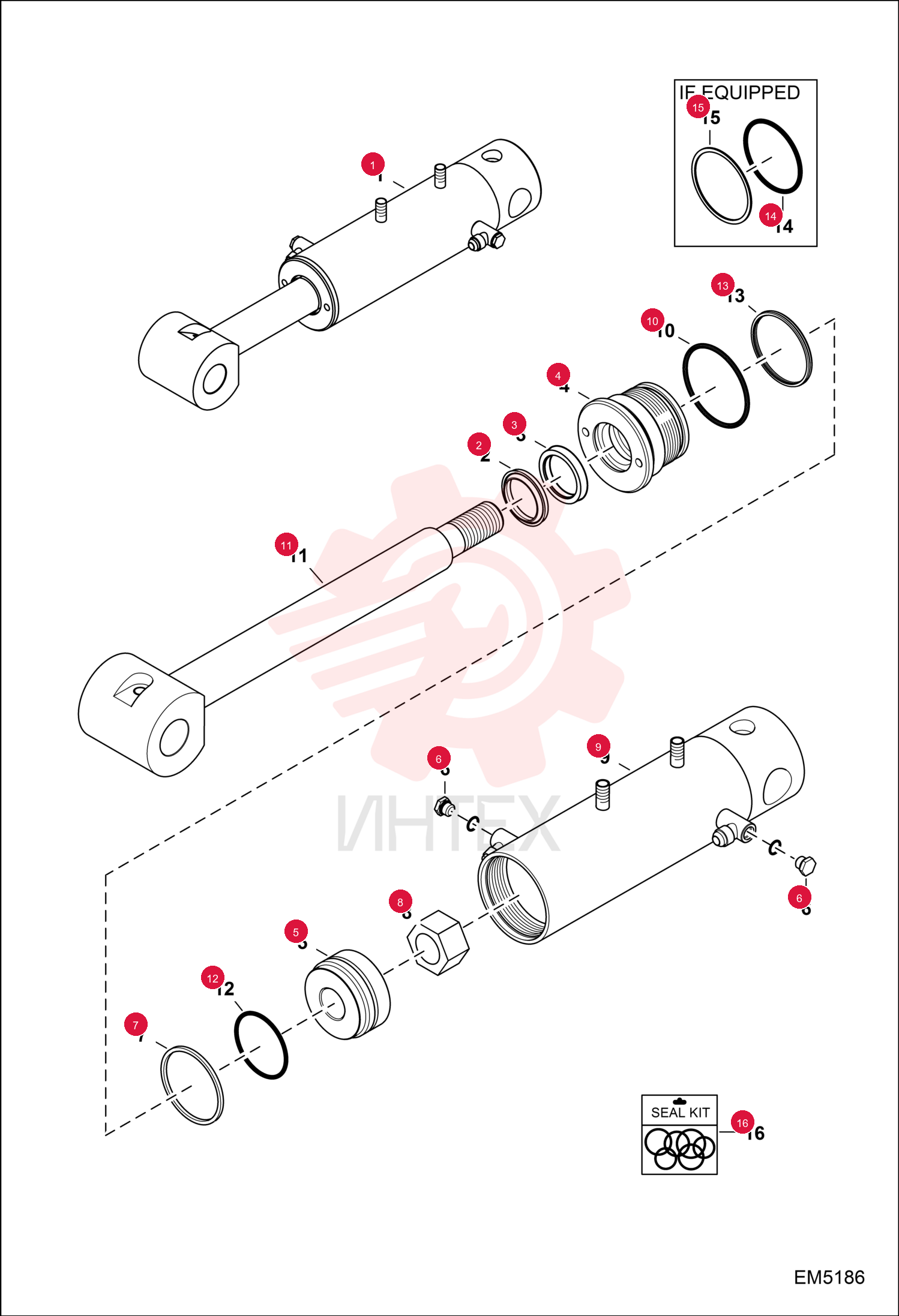

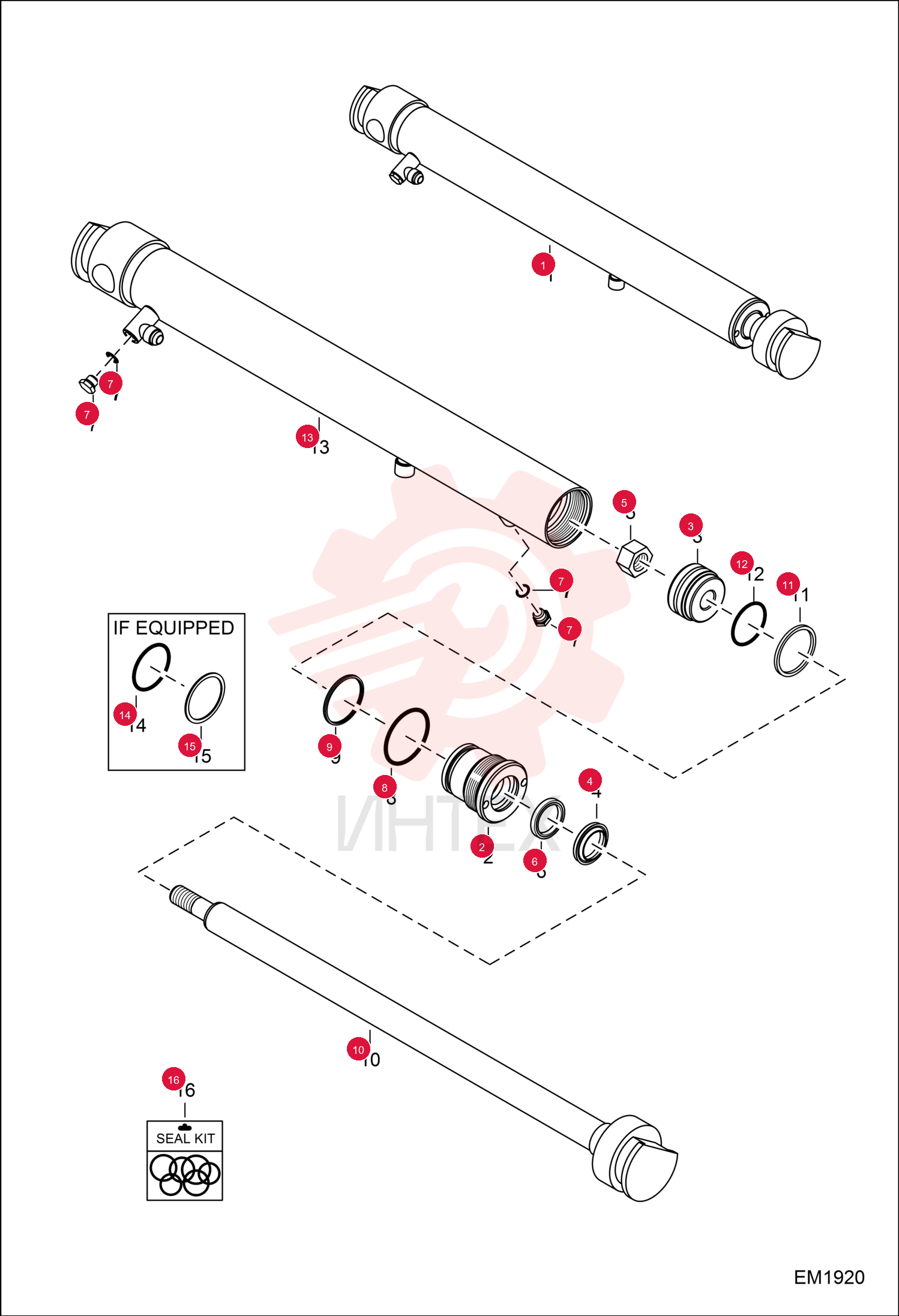

7168224 Цилиндр гидравлический (часть 1)Открыть схему
