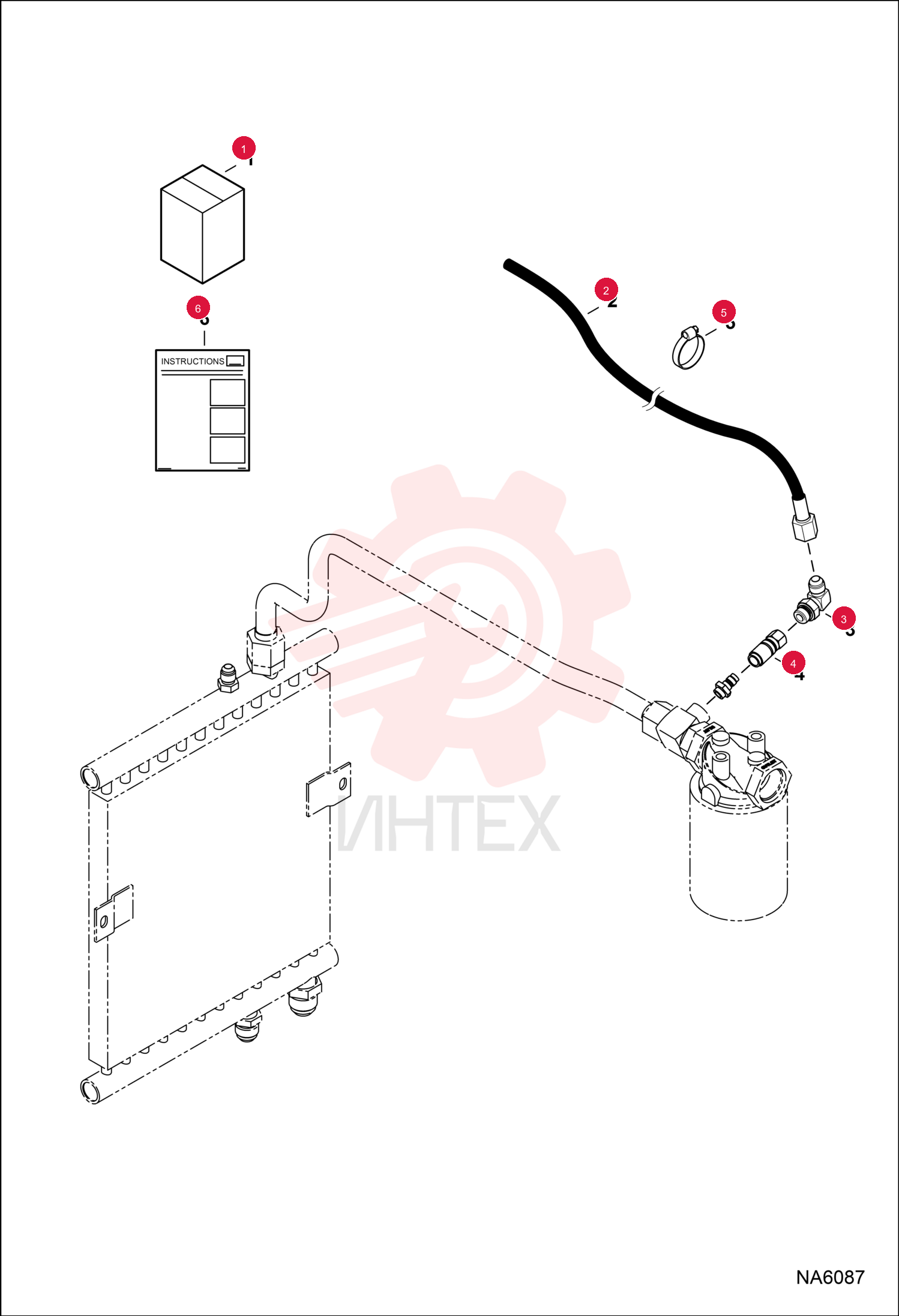

7200829 Комплект шланга выпуска воздуха (часть 1)

7200829 Комплект шланга выпуска воздуха (часть 1)

7200829 Комплект шланга выпуска воздуха (часть 1)

1 7200829

  • 7200829 - Комплект шланга выпуска воздуха
  • Поз. 2-5

2 7201368

  • 7201368 - Шланг масляный

3 79K6

  • 79K6 - Кольцо уплотнительное (О-кольцо) 10

3 17KB0606

  • 17KB0606 - Фитинг гидравлический угловой 90

4 6689773

  • 6689773 - Муфта быстроразъемная

5 42HS04

  • 42HS04 - Хомут шланговый
  • тип M

6 6990161ENUS

  • 6990161ENUS - Инструкция
  • Ранее 6990161
