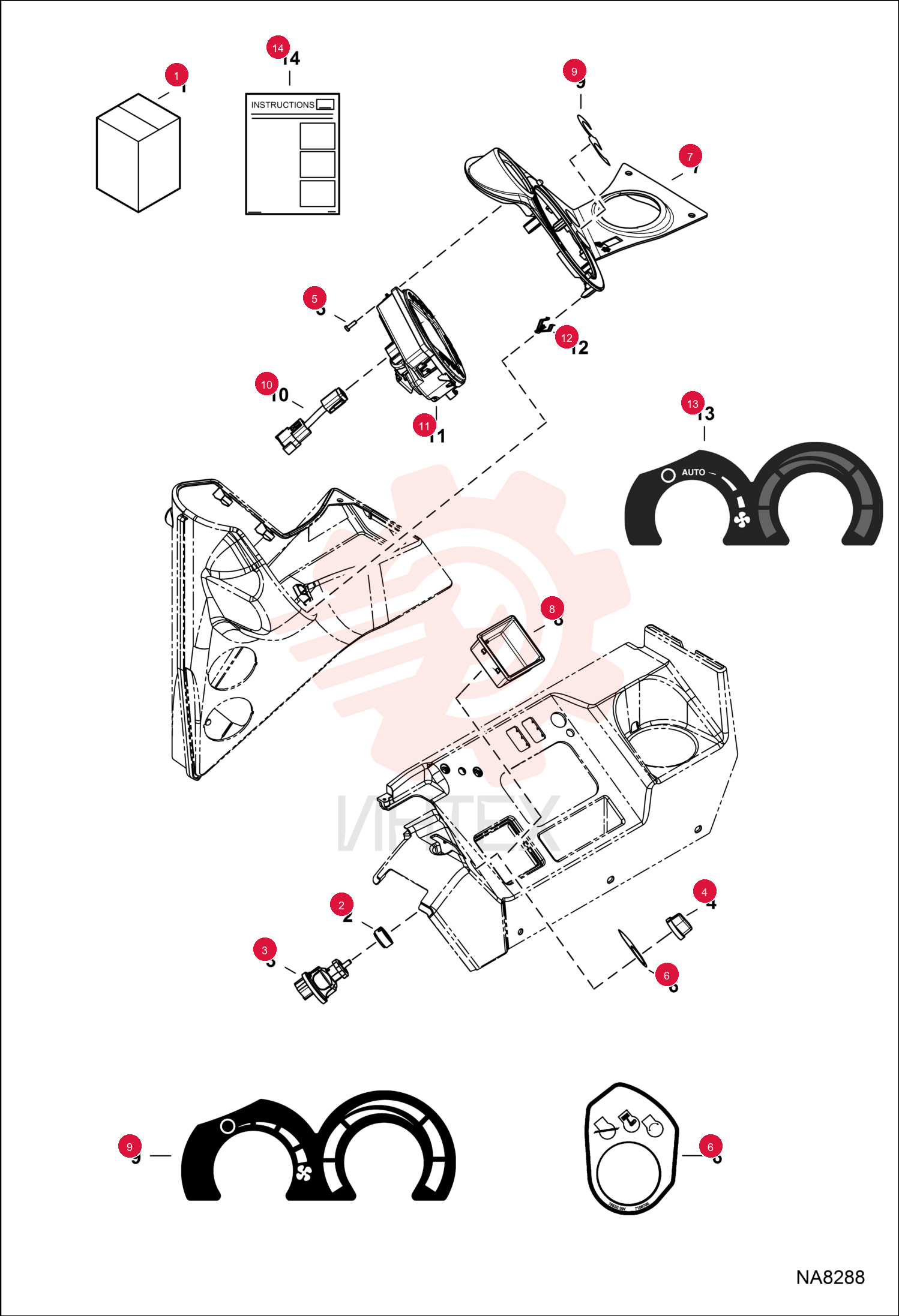

7240592 Комплект Deluxe дисплея (часть 1)

7240592 Комплект Deluxe дисплея (часть 1)

7240592 Комплект Deluxe дисплея (часть 1)

1 7240592

  • 7240592 - Комплект Deluxe дисплея
  • Поз. 2-14

2 7000328

  • 7000328 - Переключатель адаптера

3 7023022

  • 7023022 - Переключатель поворотный

4 7023588

  • 7023588 - Рукоятка

5 7179008

  • 7179008 - Винт пластиковый THD RL

6 7186708

  • 7186708 - Наклейка замка зажигания

7 7210716

  • 7210716 - Консоль дисплея Deluxe

7 7223483

  • 7223483 - Консоль дисплея

8 7211550

  • 7211550 - Контейнер хранения

9 7224166

  • 7224166 - Наклейка климат-контроля (HVAC)

10 7234121

  • 7234121 - Жгут проводов кабины Deluxe

11 7024905

  • 7024905 - Дисплей Deluxe

12 7165333

  • 7165333 - Зажим

13 7312902

  • 7312902 - Наклейка системы отопления и кондиционирования (HVAC)

14 6990892ENUS

  • 6990892ENUS - Инструкция
  • Ранее 6990892
