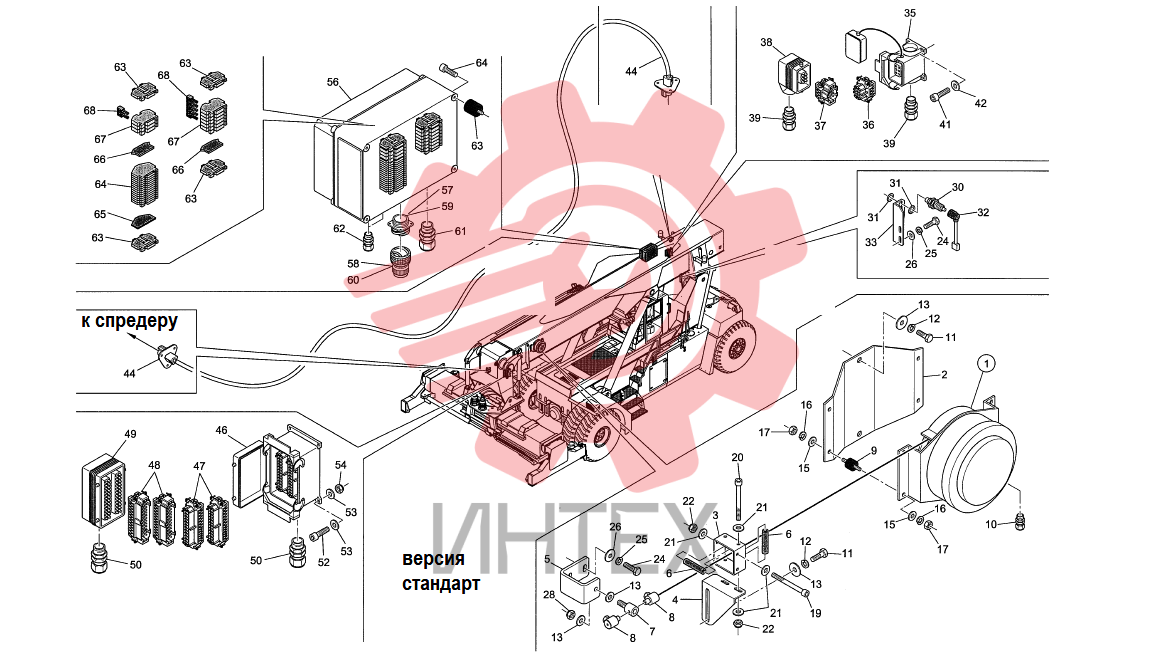

61. Электронная операционная система "MEGATECH" (стрела) (версия стандарт)

61. Электронная операционная система "MEGATECH" (стрела) (версия стандарт)

61. Электронная операционная система "MEGATECH" (стрела) (версия стандарт)

1 585721

  • 585721 - TRANSDUCER
  • Кол-во: 1

2 555839

  • 555839 - SUPPORT CABLE REEL
  • Кол-во: 1

3 555840

  • 555840 - FRAME
  • Кол-во: 1

4 576710

  • 576710 - BRACKET
  • Кол-во: 1

5 557082

  • 557082 - SUPPORT
  • Кол-во: 1

6 555841

  • 555841 - ROLLER
  • Кол-во: 4

7 598522

  • 598522 - SCREW
  • Кол-во: 1

8 100446

  • 100446 - CLAMP
  • Кол-во: 2

9 527047

  • 527047 - SILENTBLOCK
  • Кол-во: 4

10 533905

  • 533905 - CABLE GLAND PG9
  • Кол-во: 1
  • PG9

11 00098

  • 00098 - SCREW M8x1
  • 25x25
  • Кол-во: 4
  • M8x1
  • 25x25

12 00775

  • 00775 - SPRING WASHER D.8
  • Кол-во: 4
  • D.8

13 00733

  • 00733 - FLAT WASHER D.8xD.24
  • Кол-во: 6
  • D.8xD.24

15 00735

  • 00735 - FLAT WASHER D.6xD.18
  • Кол-во: 8
  • D.6xD.18

16 00774

  • 00774 - SPRING WASHER D.6
  • Кол-во: 8
  • D.6

17 00522

  • 00522 - NUT M6x1
  • Кол-во: 8
  • M6x1

19 200365

  • 200365 - SCREW M5x70
  • Кол-во: 2
  • M5x70

20 200456

  • 200456 - SCREW M5x80
  • Кол-во: 2
  • M5x80

21 00720

  • 00720 - FLAT WASHER D.5
  • Кол-во: 8
  • D.5

22 00600

  • 00600 - SELF LOCKING NUT M5x0
  • 8
  • Кол-во: 4
  • M5x0
  • 8

24 00089

  • 00089 - SCREW M10x1
  • 5x25
  • Кол-во: 4
  • M10x1
  • 5x25

25 00776

  • 00776 - SPRING WASHER D.10
  • Кол-во: 4
  • D.10

26 00815

  • 00815 - FLAT WASHER D.10xD.30
  • Кол-во: 4
  • D.10xD.30

28 00629

  • 00629 - SELF LOCKING NUT M8x1
  • 25
  • Кол-во: 1
  • M8x1
  • 25

30 553502

  • 553502 - SENSOR
  • Кол-во: 1

31 00823

  • 00823 - WASHER D.18
  • Кол-во: 2
  • D.18

32 553504

  • 553504 - CABLE 5 m.
  • Кол-во: 1
  • 5 м.

33 556758

  • 556758 - BRACKET
  • Кол-во: 1

35 558006

  • 558006 - FIXED PROTECTION
  • Кол-во: 1

36 558005

  • 558005 - MALE CONNECTOR
  • Кол-во: 1

37 558004

  • 558004 - FEMALE CONNECTOR
  • Кол-во: 1

38 558003

  • 558003 - MOVABLE PROTECTION
  • Кол-во: 1

39 533909

  • 533909 - CABLE GLAND PG16
  • Кол-во: 2
  • PG16

41 200123

  • 200123 - SCREW M5x0
  • 8x18
  • Кол-во: 4
  • M5x0
  • 8x18

42 00717

  • 00717 - WASHER
  • Кол-во: 4

44 580828

  • 580828 - CABLE
  • Кол-во: 1

46 578426

  • 578426 - FIXED PROTECTION
  • Кол-во: 1

47 578617

  • 578617 - FEMALE CONNECTOR
  • Кол-во: 2

48 578618

  • 578618 - MALE CONNECTOR
  • Кол-во: 2

49 578427

  • 578427 - MOVABLE PROTECTION
  • Кол-во: 1

50 565051

  • 565051 - CABLE GLAND PG29
  • Кол-во: 1
  • PG29

52 00099

  • 00099 - SCREW M6x1x25
  • Кол-во: 4
  • M6x1x25

53 00718

  • 00718 - FLAT WASHER D.6
  • Кол-во: 8
  • D.6

54 00601

  • 00601 - SELF LOCKING NUT M6x1
  • Кол-во: 4
  • M6x1

56 580365

  • 580365 - ELECTRIC BOX
  • Кол-во: 1

57 537669

  • 537669 - FIXED CONNECTOR
  • Кол-во: 1
  • 21 контакт

58 537670

  • 537670 - MOBILE CONNECTOR
  • Кол-во: 1
  • 21 контакт

59 537671

  • 537671 - FIXED CONNECTOR
  • Кол-во: 1
  • 37 контактов

60 537672

  • 537672 - MOBILE CONNECTOR
  • Кол-во: 1
  • 37 контактов

61 565051

  • 565051 - CABLE GLAND PG29
  • Кол-во: 2
  • PG29

62 533907

  • 533907 - CABLE GLAND PG11
  • Кол-во: 1
  • PG11

63 577193

  • 577193 - CONNECTION BLOCK
  • Кол-во: 4

64 577197

  • 577197 - CLAMP
  • Кол-во: 14

65 577196

  • 577196 - PLATE
  • Кол-во: 1

66 578473

  • 578473 - PLATE
  • Кол-во: 2

67 578469

  • 578469 - CLAMP
  • Кол-во: 9

68 578471

  • 578471 - AXLE
  • Кол-во: 7
