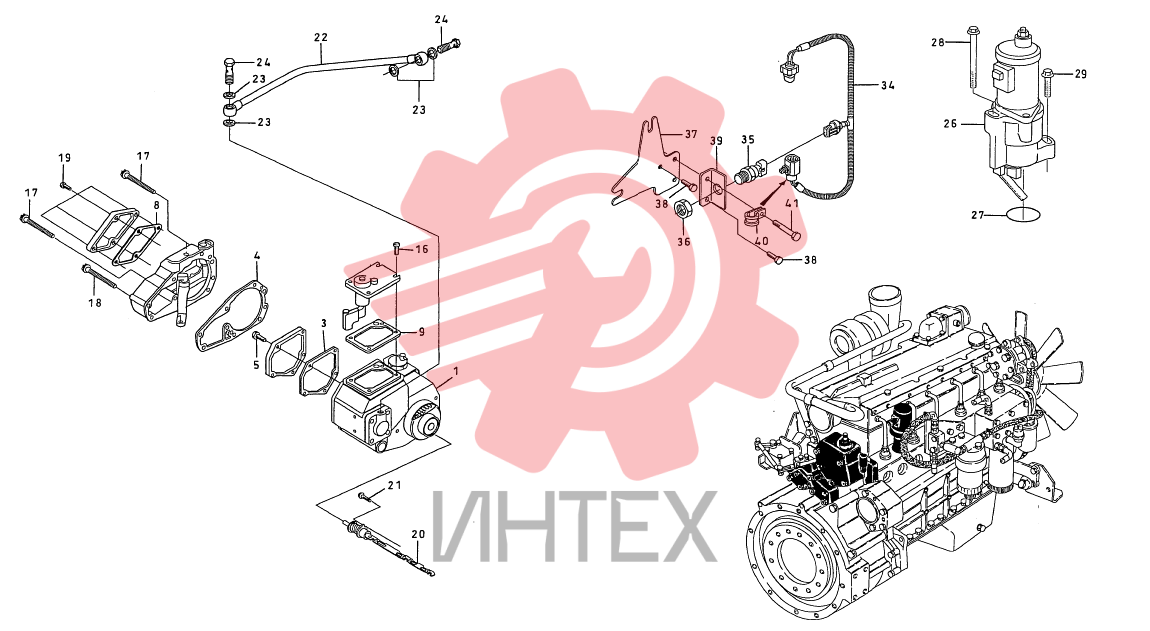

86. Двигатель - VOLVO TAD720VE - система управления двигателем

86. Двигатель - VOLVO TAD720VE - система управления двигателем

86. Двигатель - VOLVO TAD720VE - система управления двигателем

1 584265

  • 584265 - REGULATOR
  • Кол-во: 1

3 584266

  • 584266 - GASKET
  • Кол-во: 1

4 584267

  • 584267 - GASKET
  • Кол-во: 1

5 584268

  • 584268 - SCREW
  • Кол-во: 1

8 584269

  • 584269 - GASKET
  • Кол-во: 1

9 584270

  • 584270 - GASKET
  • Кол-во: 1

16 584271

  • 584271 - SCREW
  • Кол-во: 1

17 584272

  • 584272 - SCREW
  • Кол-во: 4

18 584273

  • 584273 - SCREW
  • Кол-во: 1

19 584274

  • 584274 - SCREW
  • Кол-во: 4

20 584275

  • 584275 - ADJUSTING SPRING
  • Кол-во: 1

21 584202

  • 584202 - SCREW
  • Кол-во: 1

22 584276

  • 584276 - PIPE
  • Кол-во: 1

23 580407

  • 580407 - GASKET
  • Кол-во: 4

24 584277

  • 584277 - CONNECTION
  • Кол-во: 2

26 584278

  • 584278 - STOP SOLENOID VALVE
  • Кол-во: 1

27 584279

  • 584279 - O-RING
  • Кол-во: 1

28 584280

  • 584280 - SCREW
  • Кол-во: 1

29 580237

  • 580237 - SCREW
  • Кол-во: 1

34 584283

  • 584283 - ELECTRIC WIRING HARNESS
  • Кол-во: 1

35 584284

  • 584284 - OUTER TEMPERATURE SENSOR
  • Кол-во: 1

36 584285

  • 584285 - NUT
  • Кол-во: 1

37 584286

  • 584286 - SUPPORT
  • Кол-во: 1

38 584287

  • 584287 - SCREW
  • Кол-во: 3

39 584288

  • 584288 - BRACKET
  • Кол-во: 1

40 584289

  • 584289 - STRAP
  • Кол-во: 1

41 584290

  • 584290 - SCREW
  • Кол-во: 1
