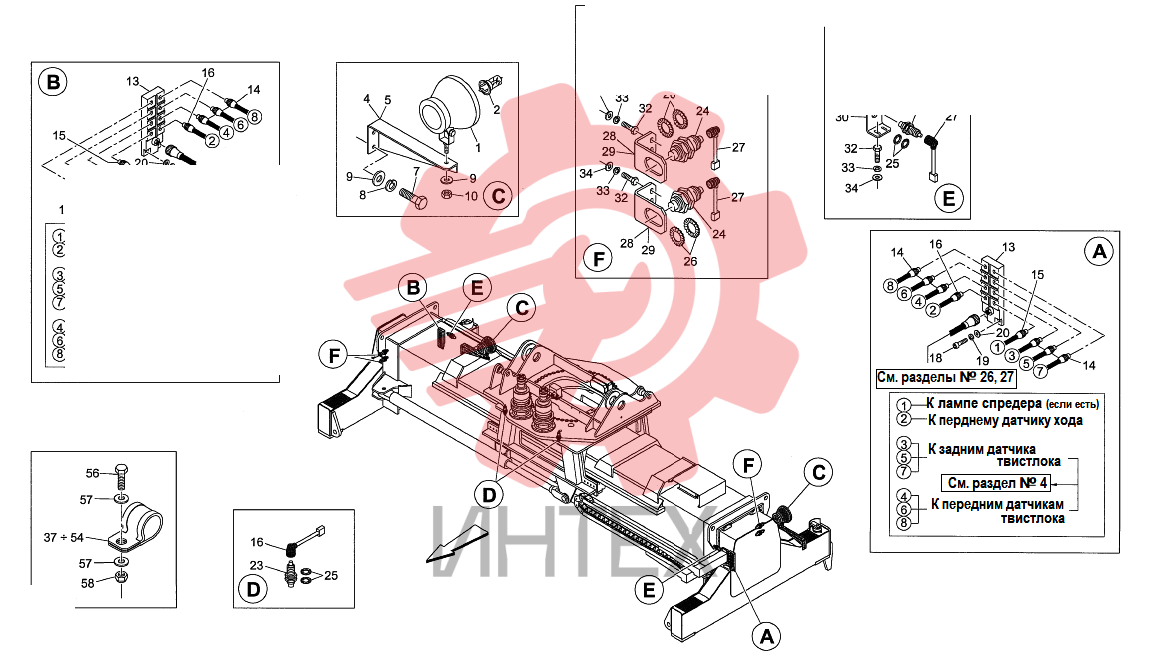

25. Электрооборудование (схема подключения датчиков)

25. Электрооборудование (схема подключения датчиков)

1 535309

  • 535309 - Фара
  • Кол-во: 2

2 533580

  • 533580 - Лампа JODH3
  • Кол-во: 2
  • JODH3

4 536465

  • 536465 - Опора лампы правая
  • Кол-во: 1

5 536466

  • 536466 - Опора лампы левая
  • Кол-во: 1

7 00089

  • 00089 - Винт M10x1
  • 5x25
  • Кол-во: 4
  • M10x1
  • 5x25

8 00776

  • 00776 - Шайба пружинная D.10
  • Кол-во: 4
  • D.10

9 00719

  • 00719 - Шайба плоская D.10
  • Кол-во: 6
  • D.10

10 00519

  • 00519 - Гайка M10x1
  • 5
  • Кол-во: 2
  • M10x1
  • 5

13 557714

  • 557714 - Концентратор
  • Кол-во: 2
  • 8-входов NPN

14 557717

  • 557717 - Кабель 3 м
  • Кол-во: 12
  • 3 м.

15 582984

  • 582984 - Кабель
  • Кол-во: 2

16 553504

  • 553504 - Кабель
  • Кол-во: 2

18 200121

  • 200121 - Винт M4x0
  • 7x16
  • Кол-во: 4
  • M4x0
  • 7x16

19 00801

  • 00801 - Шайба пружинная D.4
  • Кол-во: 4
  • D.4

20 00798

  • 00798 - Шайба плоская D.4
  • Кол-во: 4
  • D.4

23 583158

  • 583158 - Датчик
  • Кол-во: 4

24 562533

  • 562533 - Датчик
  • Кол-во: 4
  • ОРТ (поставляется по запросу заказчика) позиции 30-35

25 00823

  • 00823 - Шайба D.18
  • Кол-во: 8
  • D.18

26 00832

  • 00832 - Шайба D.30
  • Кол-во: 8
  • D.30

27 562534

  • 562534 - Соединитель
  • Кол-во: 6

28 557965

  • 557965 - Кронштейн левый
  • Кол-во: 2
  • ОРТ (поставляется по запросу заказчика) позиции 30-35

29 563569

  • 563569 - Кронштейн правый
  • Кол-во: 2
  • ОРТ (поставляется по запросу заказчика) позиции 30-35

30 561987

  • 561987 - Пластина датчика
  • Кол-во: 2
  • если машина оснащена данной запчастью

32 00425

  • 00425 - Винт M5x0
  • 8x16
  • Кол-во: 12
  • M5x0
  • 8x16

33 00751

  • 00751 - Шайба пружинная D.5
  • Кол-во: 12
  • D.5

34 00824

  • 00824 - Шайба плоская D.5xD.15
  • Кол-во: 12
  • D.5xD.15

37 102323

  • 102323 - Лента DM.6
  • Кол-во: A.R.
  • DM.6 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

38 102324

  • 102324 - Лента DM.8
  • Кол-во: A.R.
  • DM.8 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

39 100495

  • 100495 - Лента DM.10
  • Кол-во: A.R.
  • DM.10 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

40 102386

  • 102386 - Лента DM.12
  • Кол-во: A.R.
  • DM.12 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

41 100472

  • 100472 - Лента DM.14
  • Кол-во: A.R.
  • DM.14 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

42 100473

  • 100473 - Лента DM.16
  • Кол-во: A.R.
  • DM.16 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

43 102325

  • 102325 - Лента DM.18
  • Кол-во: A.R.
  • DM.18 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

44 102326

  • 102326 - Лента DM.20
  • Кол-во: A.R.
  • DM.20 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

45 102327

  • 102327 - Лента DM.22
  • Кол-во: A.R.
  • DM.22 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

46 102328

  • 102328 - Лента DM.26
  • Кол-во: A.R.
  • DM.26 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

47 102329

  • 102329 - Лента DM.30
  • Кол-во: A.R.
  • DM.30 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

48 102330

  • 102330 - Лента DM.35
  • Кол-во: A.R.
  • DM.35 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

49 102331

  • 102331 - Лента DM.40
  • Кол-во: A.R.
  • DM.40 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

50 102332

  • 102332 - Лента DM.45
  • Кол-во: A.R.
  • DM.45 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

51 102333

  • 102333 - Лента DM.50
  • Кол-во: A.R.
  • DM.50 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

52 102334

  • 102334 - Лента DM.55
  • Кол-во: A.R.
  • DM.55 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

53 102335

  • 102335 - Лента DM.60
  • Кол-во: A.R.
  • DM.60 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

54 102336

  • 102336 - Лента DM.65
  • Кол-во: A.R.
  • DM.65 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

56 00152

  • 00152 - Винт M6x1x20
  • Кол-во: A.R.
  • M6x1x20 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

57 00718

  • 00718 - Шайба плоская D.6
  • Кол-во: A.R.
  • D.6 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))

58 00601

  • 00601 - Гайка самоконтрящаяся M6x1
  • Кол-во: A.R.
  • M6x1 (A.R-в случае необходимости (указать кол-во
  • м.
  • м2))
