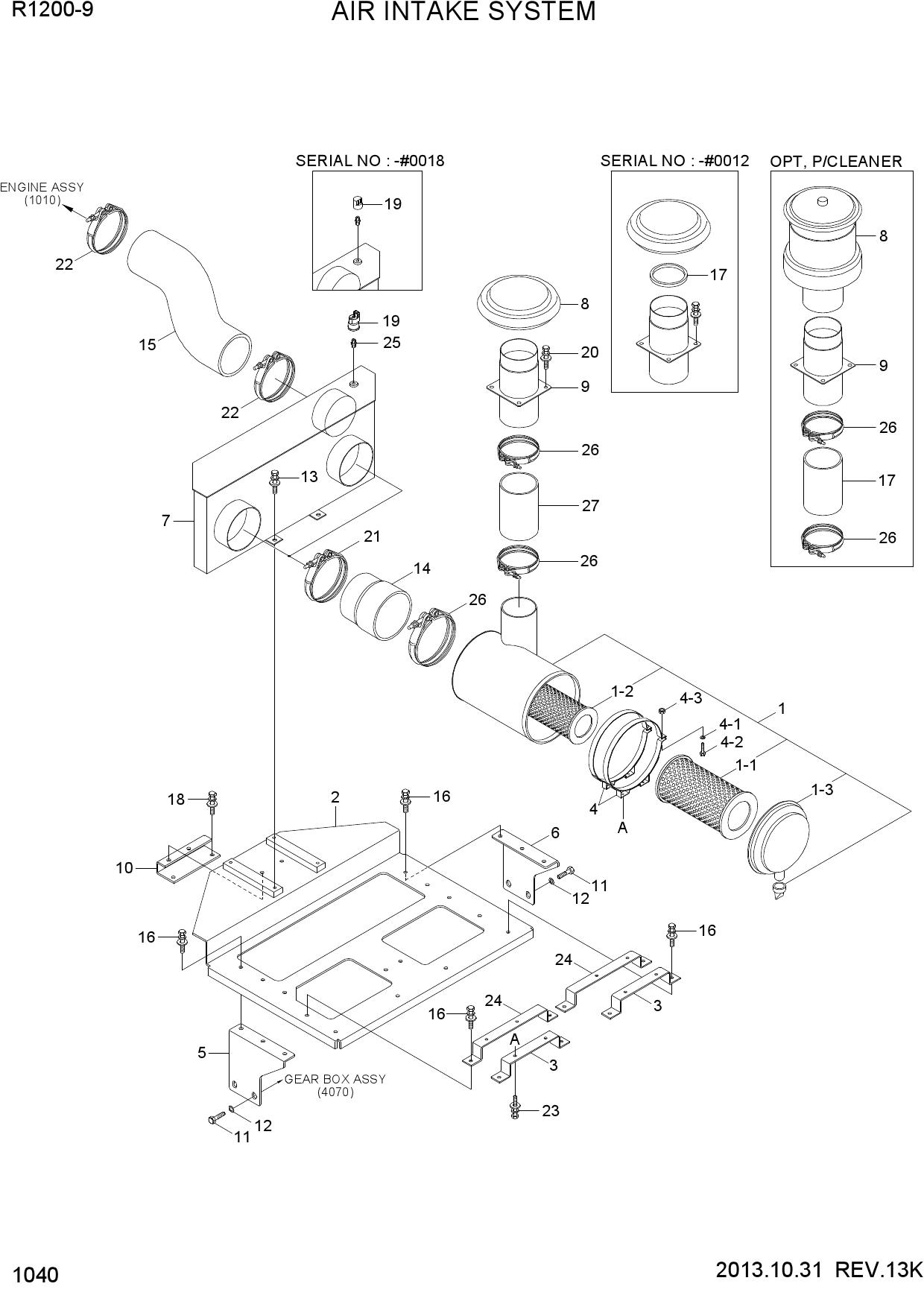

AIR INTAKE SYSTEM

AIR INTAKE SYSTEM

AIR INTAKE SYSTEM

1 11LQ-40100

  • 11LQ-40100 - AIR CLEANER ASSY
  • Поз.: 1

2 11LQ-40110

  • 11LQ-40110 - ELEMENT-MAIN
  • Поз.: 1-1

3 11LQ-40120

  • 11LQ-40120 - ELEMENT-SAFETY
  • Поз.: 1-2

4 XKDD-00001

  • XKDD-00001 - COVER ASSY
  • Поз.: 1-3

5 11QE-20010

  • 11QE-20010 - PLATE-BASE
  • Поз.: 2

6 11QE-20020

  • 11QE-20020 - SUPPORT
  • Поз.: 3

7 11Q8-20150

  • 11Q8-20150 - CLAMP-BAND
  • Поз.: 4

8 S403-08200B

  • S403-08200B - WASHER-PLAIN
  • Поз.: 4-1

9 S015-080456

  • S015-080456 - BOLT-HEX
  • Поз.: 4-2

10 S205-08100B

  • S205-08100B - NUT-HEX
  • Поз.: 4-3

11 11QE-20030

  • 11QE-20030 - BRACKET
  • Поз.: 5

12 11QE-20050

  • 11QE-20050 - BRACKET
  • Поз.: 6

13 11QE-20040

  • 11QE-20040 - DUCT
  • Поз.: 7

14 11Q8-20210

  • 11Q8-20210 - CAP ASSY-RAIN
  • Поз.: 8

15 11NB-20060

  • 11NB-20060 - PRECLEANER
  • Поз.: 8

16 11QE-20090

  • 11QE-20090 - PIPE-CONNECT
  • Поз.: 9

17 11QE-20091

  • 11QE-20091 - PIPE-CONNECT
  • Поз.: 9

18 11QE-20091

  • 11QE-20091 - PIPE-CONNECT
  • Поз.: 9

19 11QE-20060

  • 11QE-20060 - BRACKET
  • Поз.: 10

20 S017-16030D

  • S017-16030D - BOLT-HEX
  • Поз.: 11

21 S441-160006

  • S441-160006 - WASHER-HARDENED
  • Поз.: 12

22 S037-122026

  • S037-122026 - BOLT-W/WASHER
  • Поз.: 13

23 11QE-20140

  • 11QE-20140 - HOSE-INTAKE(A)
  • Поз.: 14

24 11QE-20080

  • 11QE-20080 - HOSE-INTAKE(B)
  • Поз.: 15

25 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 16

26 11QA-22070

  • 11QA-22070 - SEAL-RUBBER
  • Поз.: 17

27 11QE-20150

  • 11QE-20150 - HOSE-INTAKE
  • Поз.: 17

28 S037-122526

  • S037-122526 - BOLT-W/WASHER
  • Поз.: 18

29 11FG-20110

  • 11FG-20110 - SENSOR-AIR CLEANER
  • Поз.: 19

30 11Q4-21010

  • 11Q4-21010 - INDICATOR
  • Поз.: 19

31 S037-123026

  • S037-123026 - BOLT-W/WASHER
  • Поз.: 20

32 11LB-40240

  • 11LB-40240 - CLAMP-HOSE
  • Поз.: 21

33 11LB-40230

  • 11LB-40230 - CLAMP-HOSE
  • Поз.: 22

34 S035-082026

  • S035-082026 - BOLT-W/WASHER
  • Поз.: 23

35 11QE-20100

  • 11QE-20100 - SUPPORT
  • Поз.: 24

36 11FQ-20060

  • 11FQ-20060 - ADAPTER
  • Поз.: 25

37 11LB-40250

  • 11LB-40250 - CLAMP-HOSE
  • Поз.: 26

38 11LB-40250

  • 11LB-40250 - CLAMP-HOSE
  • Поз.: 26

39 11LB-40250

  • 11LB-40250 - CLAMP-HOSE
  • Поз.: 26

40 11QE-20150

  • 11QE-20150 - HOSE-INTAKE
  • Поз.: 27
