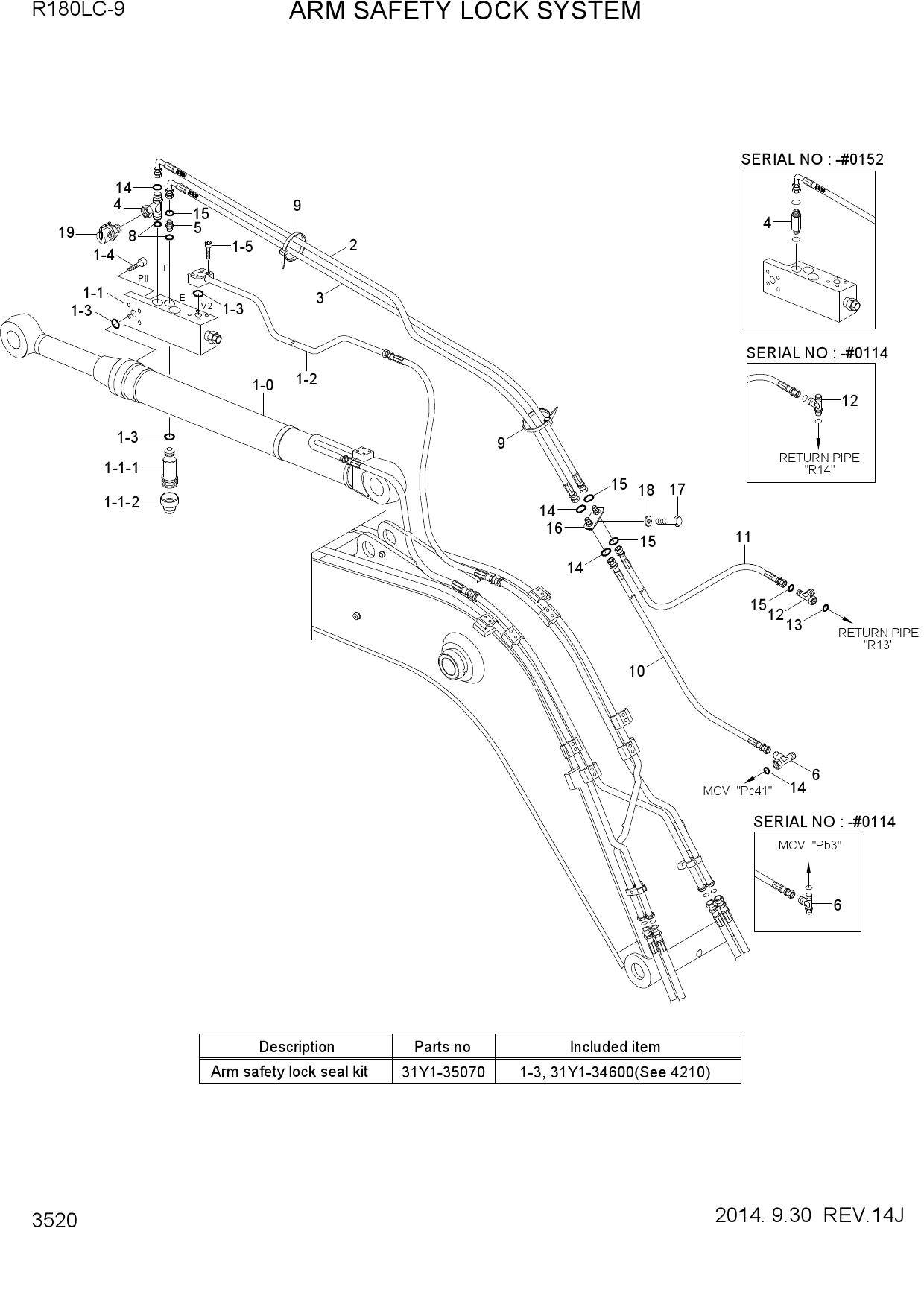

ARM SAFETY LOCK SYSTEM

ARM SAFETY LOCK SYSTEM

ARM SAFETY LOCK SYSTEM

1 31Q5-52132

  • 31Q5-52132 - ARM SAFETY CYLINDER
  • Поз.: 1

2 31Q5-55030

  • 31Q5-55030 - VALVE-SAFETY LOCK
  • Поз.: 1-1

3 31Q5-55031

  • 31Q5-55031 - VALVE-SAFETY LOCK
  • Поз.: 1-1

4 DRV-100A

  • DRV-100A - VALVE-RELIEF
  • Поз.: 1-1-1

5 DCP-002A

  • DCP-002A - CAP
  • Поз.: 1-1-2

6 AS568

  • AS568 - SEAL KIT
  • Поз.: 1-1-3

7 31Y1-34591

  • 31Y1-34591 - PIPE ASSY-RV
  • Поз.: 1-2

8 31Y1-34592

  • 31Y1-34592 - PIPE ASSY-RV
  • Поз.: 1-2

9 S107-100456

  • S107-100456 - BOLT-SOCKET
  • Поз.: 1-4

10 S107-100506

  • S107-100506 - BOLT-SOCKET
  • Поз.: 1-5

11 P930-042079

  • P930-042079 - HOSE ASSY-ORFS 0X90
  • Поз.: 2

12 P930-042082

  • P930-042082 - HOSE ASSY-ORFS 0X90
  • Поз.: 2

13 P930-042085

  • P930-042085 - HOSE ASSY-ORFS 0X90
  • Поз.: 2

14 P930-042076

  • P930-042076 - HOSE ASSY-ORFS 0X90
  • Поз.: 2

15 P930-042075

  • P930-042075 - HOSE ASSY-ORFS 0X90
  • Поз.: 2

16 P930-062079

  • P930-062079 - HOSE ASSY-ORFS 0X90
  • Поз.: 3

17 P930-062082

  • P930-062082 - HOSE ASSY-ORFS 0X90
  • Поз.: 3

18 P930-062085

  • P930-062085 - HOSE ASSY-ORFS 0X90
  • Поз.: 3

19 P930-062076

  • P930-062076 - HOSE ASSY-ORFS 0X90
  • Поз.: 3

20 P930-062075

  • P930-062075 - HOSE ASSY-ORFS 0X90
  • Поз.: 3

21 X511-104513

  • X511-104513 - CONNECTOR-LONG
  • ORFS
  • Поз.: 4

22 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 4

23 31NB-20130

  • 31NB-20130 - TEE-RUN TYPE/TEST
  • Поз.: 4

24 X500-110011

  • X500-110011 - CONNECTOR-ORFS
  • Поз.: 5

25 31N4-22150

  • 31N4-22150 - TEE-LONG
  • ORFS
  • Поз.: 6

26 X840-515151

  • X840-515151 - TEE-R/TYPE
  • ORFS
  • Поз.: 6

27 S631-011004

  • S631-011004 - O-RING
  • Поз.: 8

28 S552-020102

  • S552-020102 - CLAMP-BAND
  • Поз.: 9

29 P930-042045

  • P930-042045 - HOSE ASSY-ORFS 0X90
  • Поз.: 10

30 P930-042049

  • P930-042049 - HOSE ASSY-ORFS 0X90
  • Поз.: 10

31 P910-042049

  • P910-042049 - HOSE ASSY-ORFS 0X0
  • Поз.: 10

32 P930-042065

  • P930-042065 - HOSE ASSY-ORFS 0X90
  • Поз.: 10

33 P910-042065

  • P910-042065 - HOSE ASSY-ORFS 0X0
  • Поз.: 10

34 P910-062051

  • P910-062051 - HOSE ASSY-ORFS 0X0
  • Поз.: 11

35 P910-062055

  • P910-062055 - HOSE ASSY-ORFS 0X0
  • Поз.: 11

36 P910-062071

  • P910-062071 - HOSE ASSY-ORFS 0X0
  • Поз.: 11

37 X840-525252

  • X840-525252 - TEE-R/TYPE
  • SWIVEL
  • ORFS
  • Поз.: 12

38 S631-014001

  • S631-014001 - O-RING
  • Поз.: 13

39 S621-011001

  • S621-011001 - O-RING
  • Поз.: 14

40 S621-012001

  • S621-012001 - O-RING
  • Поз.: 15

41 31Q4-96010

  • 31Q4-96010 - TERMINAL ASSY
  • Поз.: 16

42 S017-120456

  • S017-120456 - BOLT-HEX
  • Поз.: 17

43 S411-120006

  • S411-120006 - WASHER-SPRING
  • Поз.: 18

44 31EK-11130

  • 31EK-11130 - COUPLING-SCREW
  • Поз.: 19
