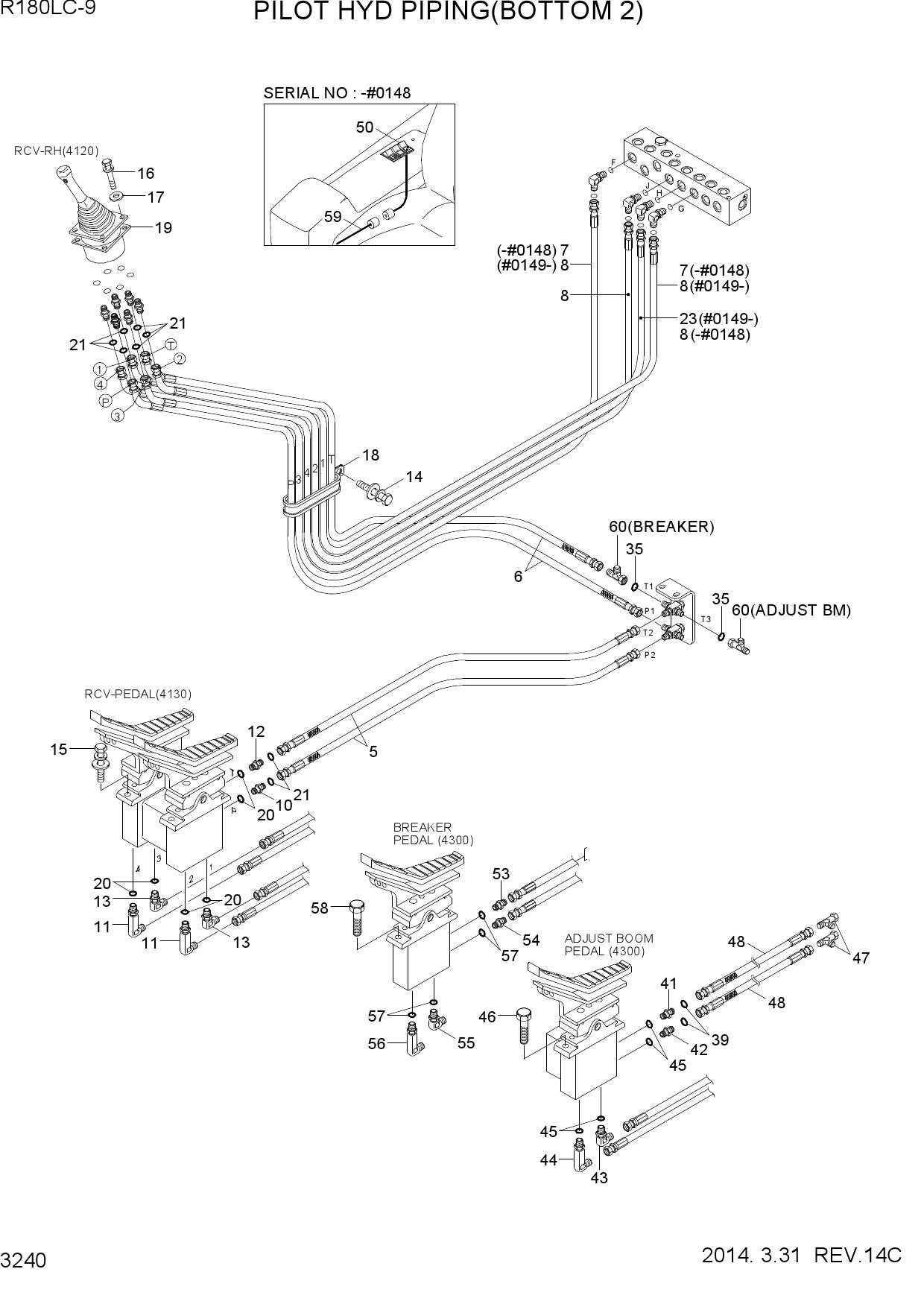

PILOT HYD PIPING(BOTTOM 2)

PILOT HYD PIPING(BOTTOM 2)

PILOT HYD PIPING(BOTTOM 2)

1 X400-042018

  • X400-042018 - HOSE ASSY-SYNFLEX
  • ORFS
  • Поз.: 5

2 X410-042023

  • X410-042023 - HOSE ASSY-ORFS 0X45
  • Поз.: 6

3 X410-042034

  • X410-042034 - HOSE ASSY-ORFS 0X45
  • Поз.: 7

4 X410-042036

  • X410-042036 - HOSE ASSY-SYNFLEX
  • ORFS
  • Поз.: 8

5 X410-042036

  • X410-042036 - HOSE ASSY-SYNFLEX
  • ORFS
  • Поз.: 8

6 31N6-25060

  • 31N6-25060 - FILTER-LAST GUARD
  • Поз.: 10

7 31N6-25110

  • 31N6-25110 - ELBOW-90
  • ORFS
  • LONG
  • Поз.: 11

8 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 12

9 X520-110001

  • X520-110001 - ELBOW-90
  • ORFS
  • Поз.: 13

10 S037-102046

  • S037-102046 - BOLT-W/WASHER
  • Поз.: 14

11 S037-103026

  • S037-103026 - BOLT-W/WASHER
  • Поз.: 15

12 S035-063046

  • S035-063046 - BOLT-W/WASHER
  • Поз.: 16

13 S403-062006

  • S403-062006 - WASHER-PLAIN
  • Поз.: 17

14 31E7-0312

  • 31E7-0312 - CLAMP-HOSE
  • Поз.: 18

15 31M6-51061

  • 31M6-51061 - SHIM(3.2T)
  • Поз.: 19

16 S631-011004

  • S631-011004 - O-RING
  • Поз.: 20

17 S621-011001

  • S621-011001 - O-RING
  • Поз.: 21

18 X410-042038

  • X410-042038 - HOSE ASSY-ORFS 0X45
  • Поз.: 23

19 S621-011001

  • S621-011001 - O-RING
  • Поз.: 35

20 S621-011001

  • S621-011001 - O-RING
  • Поз.: 39

21 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 41

22 31N6-25060

  • 31N6-25060 - FILTER-LAST GUARD
  • Поз.: 42

23 X520-110001

  • X520-110001 - ELBOW-90
  • ORFS
  • Поз.: 43

24 31N6-25110

  • 31N6-25110 - ELBOW-90
  • ORFS
  • LONG
  • Поз.: 44

25 S631-011004

  • S631-011004 - O-RING
  • Поз.: 45

26 S037-102522

  • S037-102522 - BOLT-W/WASHER
  • Поз.: 46

27 X840-515151

  • X840-515151 - TEE-R/TYPE
  • ORFS
  • Поз.: 47

28 X400-042021

  • X400-042021 - HOSE ASSY-SYNFLEX
  • ORFS
  • Поз.: 48

29 21E6-30540

  • 21E6-30540 - SWITCH-BREAKER
  • Поз.: 50

30 X500-110001

  • X500-110001 - CONNECTOR-ORFS
  • Поз.: 53

31 31N6-25060

  • 31N6-25060 - FILTER-LAST GUARD
  • Поз.: 54

32 X520-110001

  • X520-110001 - ELBOW-90
  • ORFS
  • Поз.: 55

33 31N6-25110

  • 31N6-25110 - ELBOW-90
  • ORFS
  • LONG
  • Поз.: 56

34 S631-011004

  • S631-011004 - O-RING
  • Поз.: 57

35 S037-102522

  • S037-102522 - BOLT-W/WASHER
  • Поз.: 58

36 21NB-00200

  • 21NB-00200 - HARNESS-EXT
  • Поз.: 59

37 X840-515151

  • X840-515151 - TEE-R/TYPE
  • ORFS
  • Поз.: 60
