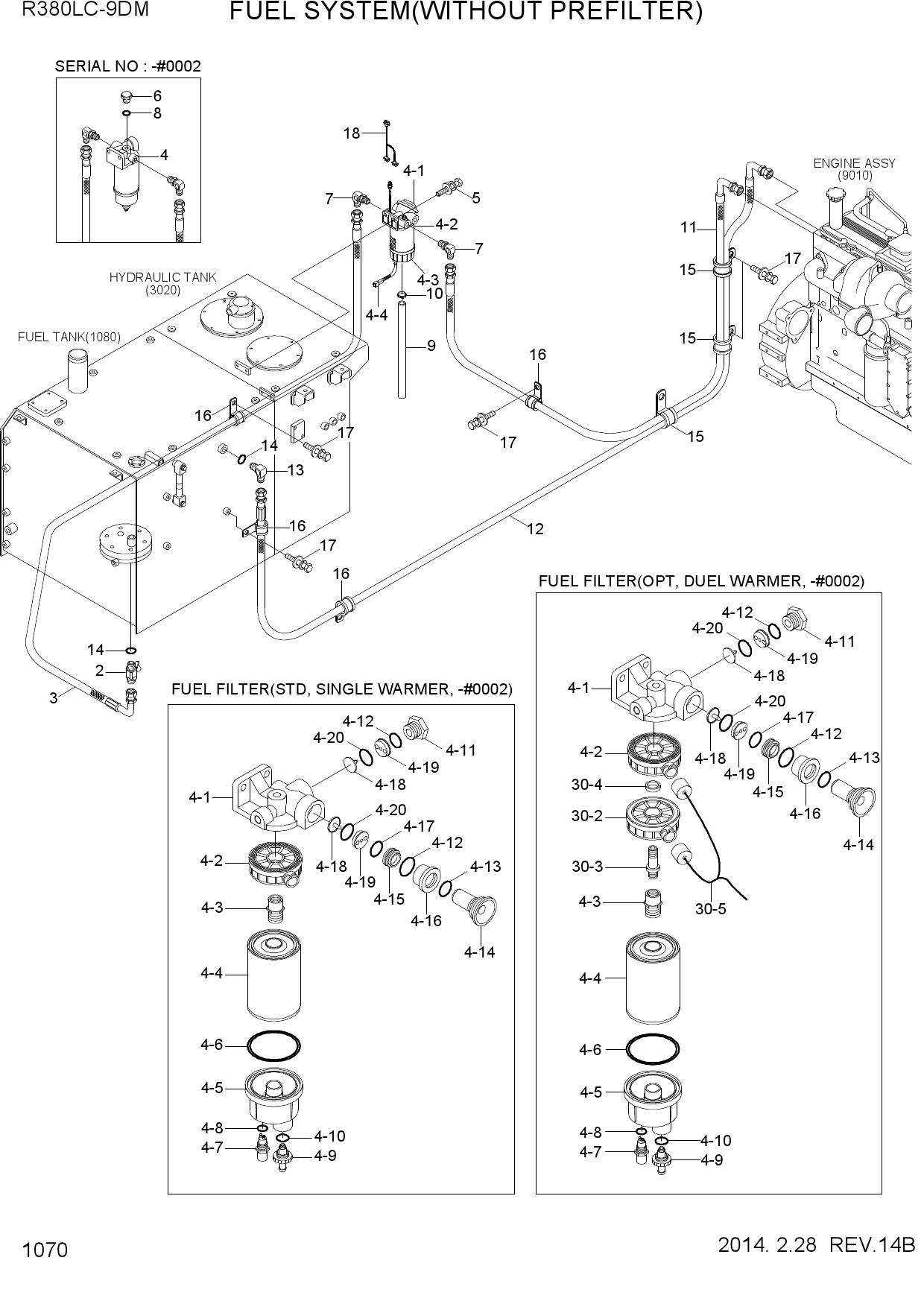

FUEL SYSTEM(WITHOUT PREFILTER)

FUEL SYSTEM(WITHOUT PREFILTER)

FUEL SYSTEM(WITHOUT PREFILTER)

1 11Q4-50010

  • 11Q4-50010 - VALVE-FUEL CUT
  • Поз.: 2

2 11Q9-50040

  • 11Q9-50040 - HOSE-FUEL
  • Поз.: 3

3 11NA-71000

  • 11NA-71000 - FUEL FILTER & W/S ASSY
  • Поз.: 4

4 11NA-73000

  • 11NA-73000 - FUEL FILTER & W/S ASSY
  • Поз.: 4

5 11NA-71010

  • 11NA-71010 - HEAD-FILTER
  • Поз.: 4-1

6 11NA-71020

  • 11NA-71020 - HEATER-FUEL
  • Поз.: 4-2

7 11NA-71030

  • 11NA-71030 - CONNECTOR
  • Поз.: 4-3

8 11NA-71040

  • 11NA-71040 - ELEMENT ASSY
  • Поз.: 4-4

9 11NA-71041

  • 11NA-71041 - ELEMENT ASSY
  • Поз.: 4-4

10 11NA-71050

  • 11NA-71050 - BOWL-CLEAR
  • Поз.: 4-5

11 11NA-71060

  • 11NA-71060 - O-RING
  • Поз.: 4-6

12 11NA-71070

  • 11NA-71070 - SENSOR
  • Поз.: 4-7

13 11NA-71080

  • 11NA-71080 - O-RING
  • Поз.: 4-8

14 11NA-71090

  • 11NA-71090 - VALVE-SCREW
  • Поз.: 4-9

15 11NA-71100

  • 11NA-71100 - O-RING
  • Поз.: 4-10

16 11NA-71020

  • 11NA-71020 - HEATER-FUEL
  • Поз.: 4-22

17 11Q6-50100

  • 11Q6-50100 - CONNECTOR
  • Поз.: 4-23

18 11Q6-50110

  • 11Q6-50110 - SPACER
  • Поз.: 4-24

19 21Q8-23200

  • 21Q8-23200 - HARNESS-FUEL WARMER
  • Поз.: 4-25

20 11QA-71000

  • 11QA-71000 - FUEL FILTER ASSY
  • Поз.: 4

21 11QA-73000

  • 11QA-73000 - FUEL FILTER ASSY
  • Поз.: 4

22 11QA-71010

  • 11QA-71010 - HEAD ASSY
  • Поз.: 4-1

23 11QA-71040

  • 11QA-71040 - ELEMENT ASSY
  • Поз.: 4-2

24 11QA-71050

  • 11QA-71050 - BOWL ASSY
  • Поз.: 4-3

25 11QA-71030

  • 11QA-71030 - BOWL ASSY
  • Поз.: 4-3

26 11QA-71020

  • 11QA-71020 - WIF SENSOR ASSY
  • Поз.: 4-4

27 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 5

28 P210-101400

  • P210-101400 - PLUG-HEX
  • Поз.: 6

29 11N8-50060

  • 11N8-50060 - ELBOW-90
  • Поз.: 7

30 Y161-014001

  • Y161-014001 - O-RING
  • Поз.: 8

31 11M8-50030

  • 11M8-50030 - HOSE ASSY
  • Поз.: 9

32 S520-015000

  • S520-015000 - CLAMP-HOSE
  • S/DRIVE
  • Поз.: 10

33 11Q9-50020

  • 11Q9-50020 - HOSE-FUEL
  • Поз.: 11

34 11NA-53031

  • 11NA-53031 - HOSE-FUEL
  • Поз.: 12

35 P020-110003

  • P020-110003 - ELBOW-90
  • Поз.: 13

36 S631-018004

  • S631-018004 - O-RING
  • Поз.: 14

37 31L7-10220

  • 31L7-10220 - CLAMP-TUBE
  • INS SINGLE
  • Поз.: 15

38 31L7-10340

  • 31L7-10340 - CLAMP-TUBE INS
  • Поз.: 16

39 S037-101526

  • S037-101526 - BOLT-W/WASHER
  • Поз.: 17

40 21QB-23500

  • 21QB-23500 - HARNESS FUEL WARMER
  • Поз.: 18
