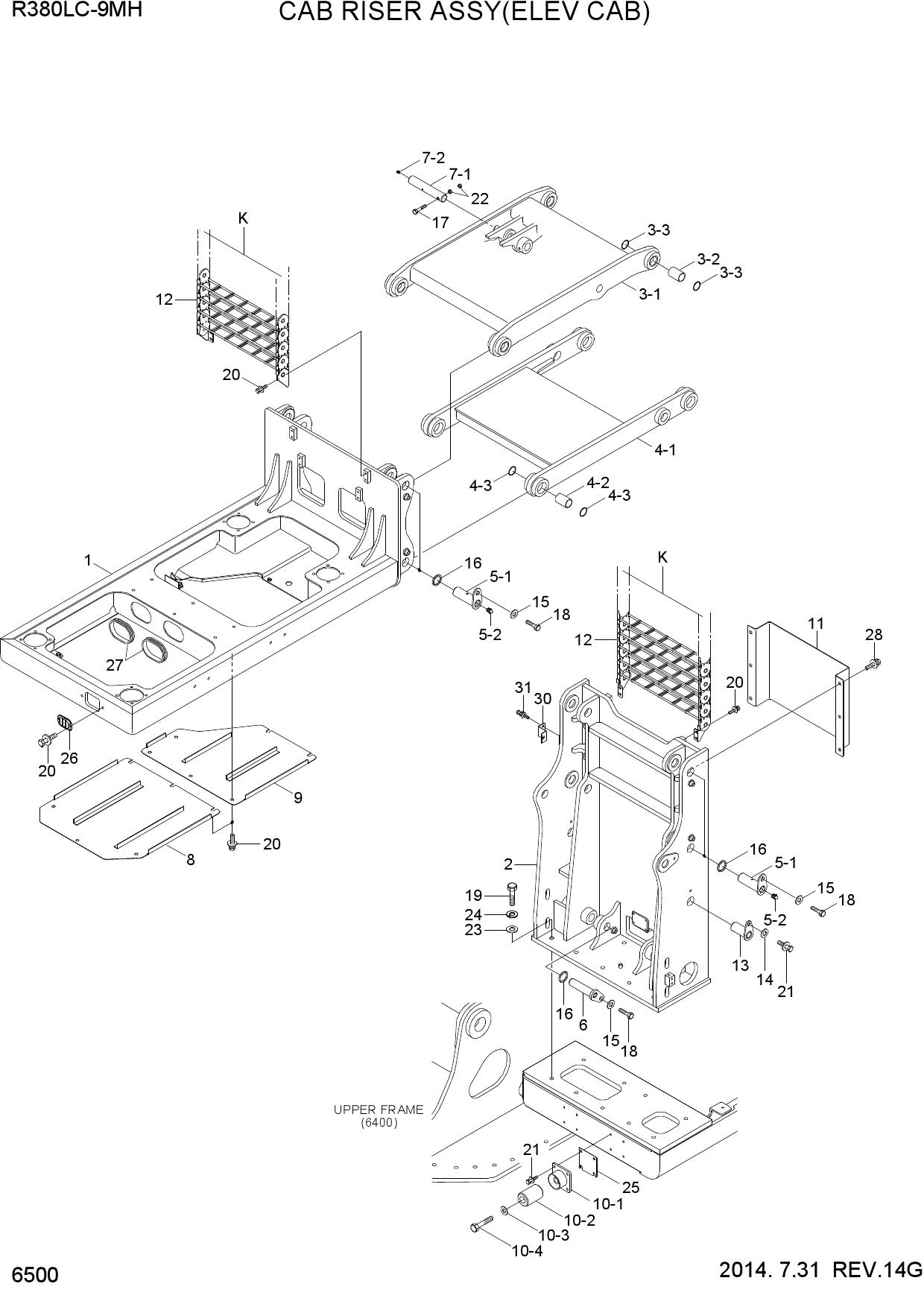

CAB RISER ASSY(ELEV CAB)

CAB RISER ASSY(ELEV CAB)

CAB RISER ASSY(ELEV CAB)

1 49QA-71011

  • 49QA-71011 - SIDE FRAME WA-LH
  • Поз.: 1

2 49Q6-72011

  • 49Q6-72011 - SUPPORT WA
  • Поз.: 2

3 49Q6-72400

  • 49Q6-72400 - SUPPORT ASSY
  • Поз.: 3

4 49Q6-72411

  • 49Q6-72411 - UPPER PLATE WA
  • Поз.: 3-1

5 49Q6-72490

  • 49Q6-72490 - BUSHING
  • Поз.: 3-2

6 Y020-050211

  • Y020-050211 - SEAL-DUST
  • DLI
  • KPU
  • Поз.: 3-3

7 49Q6-72500

  • 49Q6-72500 - SUPPORT ASSY
  • Поз.: 4

8 49Q6-72511

  • 49Q6-72511 - PLATE WA
  • Поз.: 4-1

9 49Q6-72490

  • 49Q6-72490 - BUSHING
  • Поз.: 4-2

10 Y020-050211

  • Y020-050211 - SEAL-DUST
  • DLI
  • KPU
  • Поз.: 4-3

11 49Q6-73100

  • 49Q6-73100 - PIN
  • Поз.: 5

12 49Q6-73110

  • 49Q6-73110 - PIN WA
  • Поз.: 5-1

13 S651-810002

  • S651-810002 - NIPPLE-GREASE
  • Поз.: 5-2

14 49Q6-73201

  • 49Q6-73201 - PIN WA
  • Поз.: 6

15 49Q6-73300

  • 49Q6-73300 - PIN
  • Поз.: 7

16 49Q6-73310

  • 49Q6-73310 - PIN
  • Поз.: 7-1

17 S651-810002

  • S651-810002 - NIPPLE-GREASE
  • Поз.: 7-2

18 49Q6-72600

  • 49Q6-72600 - UNDER COVER-CABIN
  • Поз.: 8

19 49Q6-72651

  • 49Q6-72651 - UNDER COVER-CABIN
  • Поз.: 9

20 49Q6-72700

  • 49Q6-72700 - STOPPER ASSY
  • Поз.: 10

21 49Q6-72710

  • 49Q6-72710 - STOPPER WA
  • Поз.: 10-1

22 49Q6-72750

  • 49Q6-72750 - CUSHION-RUBBER
  • Поз.: 10-2

23 S403-12200B

  • S403-12200B - WASHER-PLAIN
  • Поз.: 10-3

24 S017-120806

  • S017-120806 - BOLT-HEX
  • Поз.: 10-4

25 49Q6-72830

  • 49Q6-72830 - BRACKET
  • Поз.: 11

26 49Q6-72900

  • 49Q6-72900 - CHAIN ASSY
  • Поз.: 12

27 49Q6-73410

  • 49Q6-73410 - PIN WA
  • Поз.: 13

28 61N8-00300-DA

  • 61N8-00300-DA - WASHER-HARDENED
  • Поз.: 14

29 61N8-00310-DA

  • 61N8-00310-DA - WASHER-HARDENED
  • Поз.: 15

30 61Q8-00110

  • 61Q8-00110 - SPACER-PIN
  • Поз.: 16

31 S017-121106

  • S017-121106 - BOLT-HEX
  • Поз.: 17

32 S017-16030D

  • S017-16030D - BOLT-HEX
  • Поз.: 18

33 S017-20065D

  • S017-20065D - BOLT-HEX
  • Поз.: 19

34 S037-102556

  • S037-102556 - BOLT-W/WASHER
  • Поз.: 20

35 S037-123056

  • S037-123056 - BOLT-W/WASHER
  • Поз.: 21

36 S203-121002

  • S203-121002 - NUT-HEX
  • Поз.: 22

37 S403-202006

  • S403-202006 - WASHER-PLAIN
  • Поз.: 23

38 S411-200006

  • S411-200006 - WASHER-SPRING
  • Поз.: 24

39 49Q6-72761

  • 49Q6-72761 - PLATE
  • Поз.: 25

40 43Q8-15290

  • 43Q8-15290 - GUARD-LAMP
  • Поз.: 26

41 41K4-10500

  • 41K4-10500 - GUARD-LAMP
  • Поз.: 26

42 S760-041810

  • S760-041810 - GROMMET
  • Поз.: 27

43 S037-122056

  • S037-122056 - BOLT-W/WASHER
  • Поз.: 28

44 31N8-01300

  • 31N8-01300 - SHIM(1.0T)
  • Поз.: 29

45 49Q6-73610

  • 49Q6-73610 - PLATE
  • Поз.: 30

46 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 31
