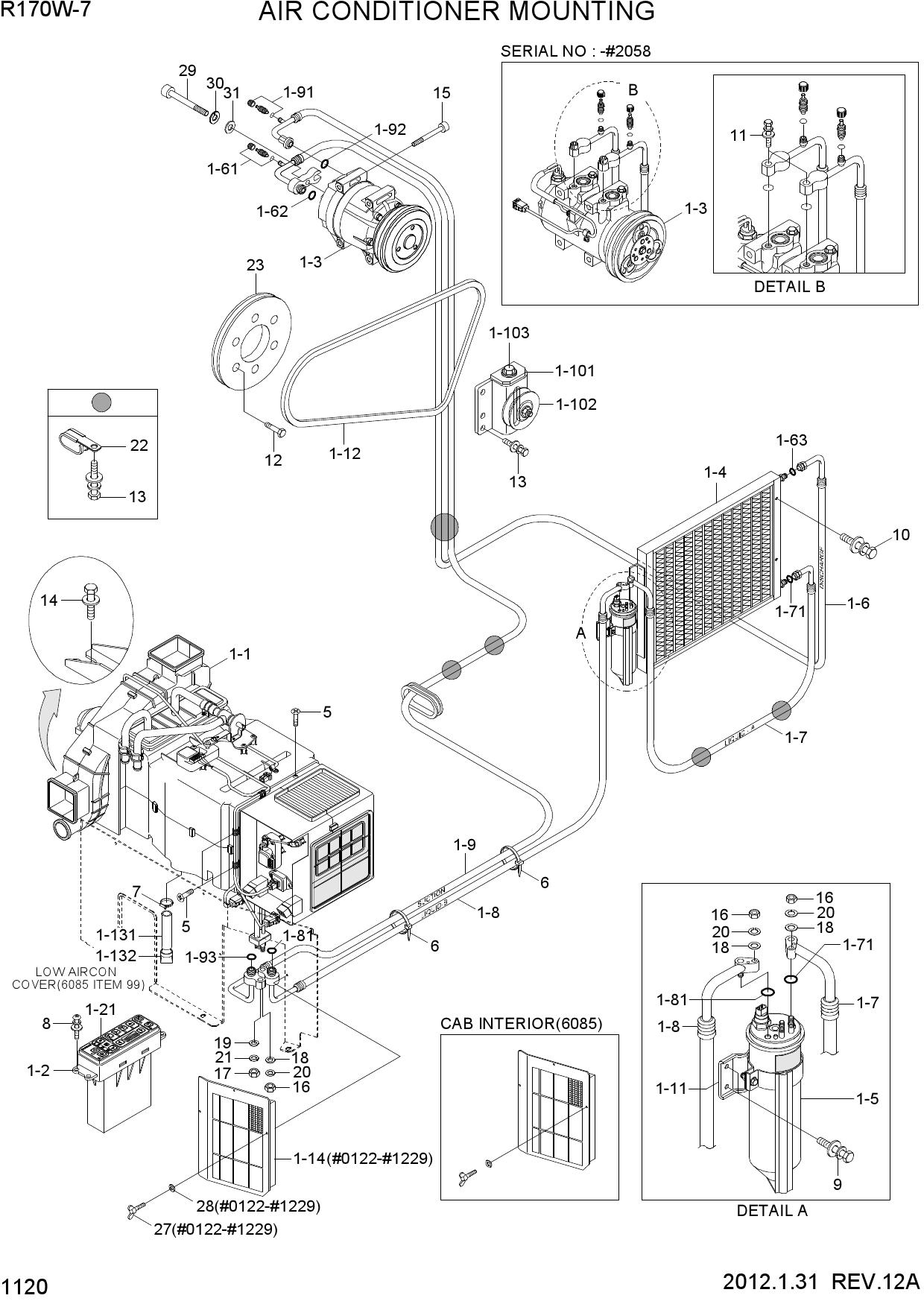

AIR CONDITIONER MOUNTING

AIR CONDITIONER MOUNTING

AIR CONDITIONER MOUNTING

1 11N6-90220

  • 11N6-90220 - AIR CON UNIT
  • Поз.: 1-1

2 11N6-90221

  • 11N6-90221 - AIRCON UNIT
  • Поз.: 1-1

3 11N6-90030

  • 11N6-90030 - CONTROL ASSY
  • Поз.: 1-2

4 11N6-90031

  • 11N6-90031 - CONTROL ASSY-SEMI
  • Поз.: 1-2

5 11N6-90850

  • 11N6-90850 - DECAL-A/C & HEATER
  • Поз.: 1-21

6 11N6-90040

  • 11N6-90040 - COMPRESSOR ASSY
  • Поз.: 1-3

7 11Q6-90040

  • 11Q6-90040 - COMPRESSOR ASSY
  • Поз.: 1-3

8 11LF-90230

  • 11LF-90230 - THERMAL SW-COMP
  • Поз.: 1-31

9 A5W00153

  • A5W00153 - CLUTCH
  • Поз.: 1-32

10 11EM-90050

  • 11EM-90050 - CONDENSER ASSY
  • Поз.: 1-4

11 11N6-90060

  • 11N6-90060 - DRIER-RECEIVER
  • Поз.: 1-5

12 11N6-90190

  • 11N6-90190 - HOSE-DISCHARGE
  • Поз.: 1-6

13 11N6-90191

  • 11N6-90191 - HOSE-DISCHARGE
  • Поз.: 1-6

14 A304000301-4

  • A304000301-4 - CHARGE VALVE ASSY
  • Поз.: 1-61

15 A305000206-2

  • A305000206-2 - O-RING
  • Поз.: 1-62

16 A305000205-2

  • A305000205-2 - O-RING
  • Поз.: 1-63

17 11N4-90080

  • 11N4-90080 - HOSE(A)-LIQUID
  • Поз.: 1-7

18 A305000209-2

  • A305000209-2 - O-RING
  • Поз.: 1-71

19 11N5-90090

  • 11N5-90090 - HOSE(B)-LIQUID
  • Поз.: 1-8

20 A305000209-2

  • A305000209-2 - O-RING
  • Поз.: 1-81

21 11N4-90100

  • 11N4-90100 - HOSE-SUCTION
  • Поз.: 1-9

22 11N4-90101

  • 11N4-90101 - HOSE-SUCTION
  • Поз.: 1-9

23 A304000401-4

  • A304000401-4 - CHARGE VALVE ASSY
  • Поз.: 1-91

24 A310069299-2

  • A310069299-2 - O-RING
  • Поз.: 1-92

25 A305000203-2

  • A305000203-2 - O-RING
  • Поз.: 1-93

26 11N6-90110

  • 11N6-90110 - PULLEY-IDLE
  • Поз.: 1-10

27 A4760-508-00-2

  • A4760-508-00-2 - BRACKET-PULLEY
  • Поз.: 1-101

28 A4700-511-01-2

  • A4700-511-01-2 - PULLEY-IDLE
  • Поз.: 1-102

29 A8900-518-03-3

  • A8900-518-03-3 - BOLT-TENSION
  • Поз.: 1-103

30 11N6-90120

  • 11N6-90120 - BRACKET-R/DRIER
  • Поз.: 1-11

31 12E2-3505

  • 12E2-3505 - V-BELT
  • Поз.: 1-12

32 11N4-94030

  • 11N4-94030 - V-BELT
  • Поз.: 1-12

33 11EK-92090

  • 11EK-92090 - HOSE-DRAIN
  • Поз.: 1-13

34 AM800-001-04-3

  • AM800-001-04-3 - HOSE-DRAIN
  • Поз.: 1-131

35 4CC-3354Z

  • 4CC-3354Z - VALVE-VACUUM
  • Поз.: 1-132

36 11N6-90340

  • 11N6-90340 - FILTER-REC
  • Поз.: 1-14

37 S152-040122

  • S152-040122 - SCREW-TAPPING
  • Поз.: 5

38 S551-035146

  • S551-035146 - TIE-WIRE
  • Поз.: 6

39 S520-020000

  • S520-020000 - CLAMP-HOSE
  • Поз.: 7

40 S131-051546

  • S131-051546 - SCREW-W/WASHER
  • Поз.: 8

41 S035-062022

  • S035-062022 - BOLT-W/WASHER
  • Поз.: 9

42 S035-082022

  • S035-082022 - BOLT-W/WASHER
  • Поз.: 10

43 S035-083022

  • S035-083022 - BOLT-W/WASHER
  • Поз.: 11

44 S109-100406

  • S109-100406 - BOLT-SOCKET
  • Поз.: 12

45 S037-102022

  • S037-102022 - BOLT-W/WASHER
  • Поз.: 13

46 S037-102022

  • S037-102022 - BOLT-W/WASHER
  • Поз.: 13

47 S037-123522

  • S037-123522 - BOLT-W/WASHER
  • Поз.: 14

48 S109-080956

  • S109-080956 - BOLT-SOCKET
  • Поз.: 15

49 S109-080856

  • S109-080856 - BOLT-SOCKET
  • Поз.: 15

50 S205-061002

  • S205-061002 - NUT-HEX
  • Поз.: 16

51 S205-081002

  • S205-081002 - NUT-HEX
  • Поз.: 17

52 S403-062002

  • S403-062002 - WASHER-PLAIN
  • Поз.: 18

53 S403-082002

  • S403-082002 - WASHER-PLAIN
  • Поз.: 19

54 S411-060002

  • S411-060002 - WASHER-SPRING
  • Поз.: 20

55 S411-080002

  • S411-080002 - WASHER-SPRING
  • Поз.: 21

56 S543-400002

  • S543-400002 - CLAMP-TUBE
  • Поз.: 22

57 S543-400002

  • S543-400002 - CLAMP-TUBE
  • Поз.: 22

58 11N5-92010

  • 11N5-92010 - PULLY-AIR CON
  • Поз.: 23

59 S091-060166

  • S091-060166 - BOLT-WING
  • Поз.: 27

60 S403-062006

  • S403-062006 - WASHER-PLAIN
  • Поз.: 28

61 S018-100356

  • S018-100356 - BOLT-HEX
  • Поз.: 29

62 S411-100006

  • S411-100006 - WASHER-SPRING
  • Поз.: 30

63 S403-10200B

  • S403-10200B - WASHER-PLAIN
  • Поз.: 31
