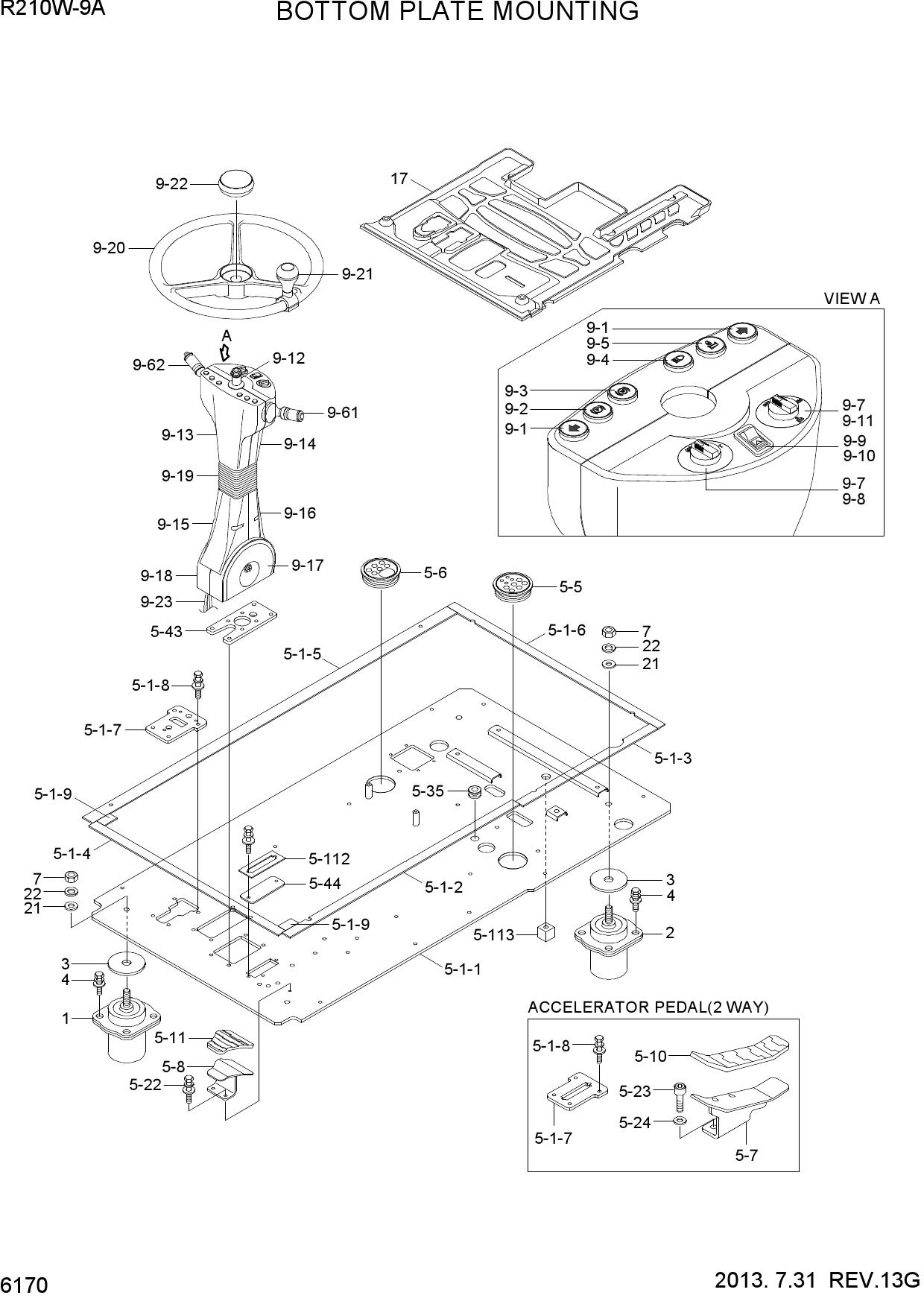

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

BOTTOM PLATE MOUNTING

1 71Q6-22730

  • 71Q6-22730 - VISCOUS MOUNT
  • Поз.: 1

2 71Q6-22820

  • 71Q6-22820 - VISCOUS MOUNT
  • Поз.: 2

3 71E9-10650-DA

  • 71E9-10650-DA - WASHER
  • Поз.: 3

4 S037-103026

  • S037-103026 - BOLT-W/WASHER
  • Поз.: 4

5 71Q4-10200

  • 71Q4-10200 - BOTTOM PLATE ASSY
  • Поз.: 5-1

6 71Q4-10210

  • 71Q4-10210 - BOTTOM PLATE WA
  • Поз.: 5-1-1

7 71Q6-10120

  • 71Q6-10120 - PAD-RUBBER
  • Поз.: 5-1-2

8 71Q6-10130

  • 71Q6-10130 - PAD-RUBBER
  • Поз.: 5-1-3

9 71Q6-10140

  • 71Q6-10140 - PAD-RUBBER
  • Поз.: 5-1-4

10 71Q6-10150

  • 71Q6-10150 - PAD-RUBBER
  • Поз.: 5-1-5

11 71Q6-10160

  • 71Q6-10160 - PAD-RUBBER
  • Поз.: 5-1-6

12 71Q4-10300

  • 71Q4-10300 - PLATE WA
  • Поз.: 5-1-7

13 71Q4-10290

  • 71Q4-10290 - PLATE WA
  • Поз.: 5-1-7

14 S035-082526

  • S035-082526 - BOLT-W/WASHER
  • Поз.: 5-1-8

15 71Q6-22780

  • 71Q6-22780 - PAD-RUBBER
  • Поз.: 5-1-9

16 71Q6-10300

  • 71Q6-10300 - PAD-RUBBER
  • Поз.: 5-112

17 71Q6-10310

  • 71Q6-10310 - SPONGE
  • Поз.: 5-113

18 71Q6-20990

  • 71Q6-20990 - GROMMET-PILOT HOSE
  • Поз.: 5-5

19 71Q6-22960

  • 71Q6-22960 - GROMMET-RH
  • Поз.: 5-6

20 71Q4-20561

  • 71Q4-20561 - PEDAL WA-LH
  • Поз.: 5-7

21 71Q6-20530

  • 71Q6-20530 - FOOT REST WA-LH
  • Поз.: 5-8

22 71Q6-22740

  • 71Q6-22740 - RUBBER-PEDAL
  • Поз.: 5-10

23 71Q6-20670

  • 71Q6-20670 - RUBBER-FOOT REST
  • LH
  • Поз.: 5-11

24 S037-102526

  • S037-102526 - BOLT-W/WASHER
  • Поз.: 5-22

25 S037-102026

  • S037-102026 - BOLT-W/WASHER
  • Поз.: 5-23

26 S403-10200B

  • S403-10200B - WASHER-PLAIN
  • Поз.: 5-24

27 S661-301200

  • S661-301200 - CAP-RUBBER
  • Поз.: 5-35

28 71Q4-10180

  • 71Q4-10180 - ADAPTER
  • Поз.: 5-43

29 71Q6-22790

  • 71Q6-22790 - COVER-PLATE
  • Поз.: 5-44

30 S205-16100B

  • S205-16100B - NUT-HEX
  • Поз.: 7

31 ZTAZ-00051

  • ZTAZ-00051 - SIGNAL-TURNING
  • Поз.: 9-1

32 ZTAZ-00052

  • ZTAZ-00052 - PILOT LAMP-PARKING
  • Поз.: 9-2

33 ZTAZ-00053

  • ZTAZ-00053 - PILOT LAMP-WORK
  • Поз.: 9-3

34 ZTAZ-00054

  • ZTAZ-00054 - PILOT LAMP-HIGH BEAM
  • Поз.: 9-4

35 ZTAZ-00055

  • ZTAZ-00055 - PILOT LAMP-RAM LOCK
  • Поз.: 9-5

36 01.1002.0500

  • 01.1002.0500 - STEERING COLUMN SW-LH
  • Поз.: 9-61

37 ZTAZ-00073

  • ZTAZ-00073 - STEERING COLUMN SW-RH
  • Поз.: 9-62

38 ZTAZ-00057

  • ZTAZ-00057 - SWITCH-SELECT
  • Поз.: 9-7

39 ZTAZ-00058

  • ZTAZ-00058 - DECAL-PWT
  • Поз.: 9-8

40 ZTAZ-00059

  • ZTAZ-00059 - SWITCH-HAZARD
  • Поз.: 9-9

41 ZTAZ-00037

  • ZTAZ-00037 - DECAL-HAZARD
  • Поз.: 9-10

42 ZTAZ-00060

  • ZTAZ-00060 - DECAL-RAM LOCK
  • Поз.: 9-11

43 ZTAZ-00061

  • ZTAZ-00061 - STEERING COLUMN
  • Поз.: 9-12

44 ZTAZ-00062

  • ZTAZ-00062 - COVER-FRONT UPPER
  • Поз.: 9-13

45 ZTAZ-00063

  • ZTAZ-00063 - COVER-REAR UPPER
  • Поз.: 9-14

46 ZTAZ-00064

  • ZTAZ-00064 - COVER-FRONT LOWER
  • Поз.: 9-15

47 ZTAZ-00065

  • ZTAZ-00065 - COVER-REAR LOWER
  • Поз.: 9-16

48 ZTAZ-00066

  • ZTAZ-00066 - PROTECTION-LEFT
  • Поз.: 9-17

49 ZTAZ-00067

  • ZTAZ-00067 - PROTECTION-RIGHT
  • Поз.: 9-18

50 ZTAZ-00068

  • ZTAZ-00068 - BELLOW-RUBBER
  • Поз.: 9-19

51 ZTAZ-00069

  • ZTAZ-00069 - WHEEL-STEERING
  • Поз.: 9-20

52 ZTAZ-00070

  • ZTAZ-00070 - KNOB
  • Поз.: 9-21

53 ZTAZ-00032

  • ZTAZ-00032 - CAP-CENTER
  • Поз.: 9-22

54 ZTAZ-00071

  • ZTAZ-00071 - HARNESS
  • Поз.: 9-23

55 71Q4-22360

  • 71Q4-22360 - MAT-FLOOR
  • Поз.: 17

56 71Q4-23010

  • 71Q4-23010 - MAT-FLOOR
  • Поз.: 17

57 71Q4-23020

  • 71Q4-23020 - MAT-FLOOR
  • Поз.: 17

58 71Q4-23030

  • 71Q4-23030 - MAT-FLOOR
  • Поз.: 17

59 S403-162006

  • S403-162006 - WASHER-PLAIN
  • Поз.: 21

60 S411-160006

  • S411-160006 - WASHER-SPRING
  • Поз.: 22
