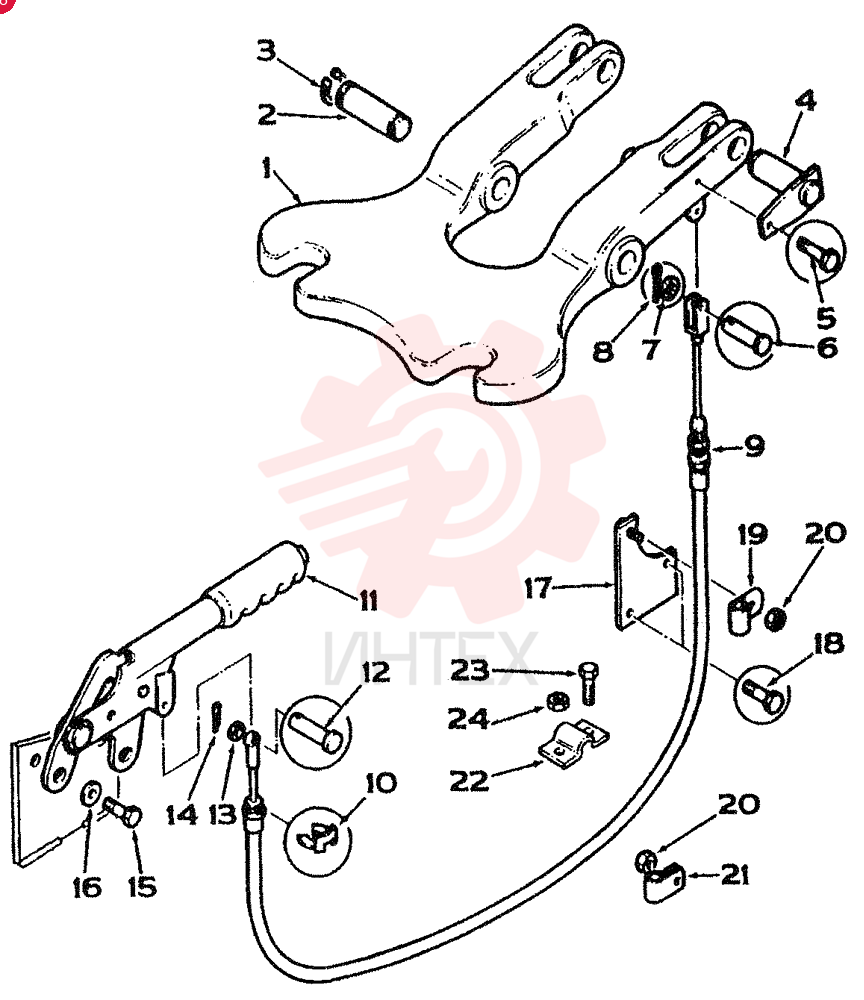

3521747M4 Звено (часть 1)

3521747M4 Звено (часть 1)

1 3521747M4

  • 3521747M4 - Звено
  • Отливка

2 3521783M1

  • 3521783M1 - Палец шарнирный
  • Палец

3 1440477X1

  • 1440477X1 - Кольцо стопорное
  • Кольцо стопорное (F30MM)

4 3516576M91

  • 3516576M91 - Палец шарнирный
  • Палец (M8X 16MM)

5 339124X1

  • 339124X1 - Винт
  • Болт

6 3019198X1

  • 3019198X1 - Палец вилки
  • (F8 X 25MM)

7 390972X1

  • 390972X1 - Шайба
  • (M8)

8 1442961X1

  • 1442961X1 - Шплинт
  • Палец

9 3517S57M92

  • 3517S57M92 - Кабель

10 3522777M1

  • 3522777M1 - Зажим

11 3522379M92

  • 3522379M92 - Рычаг в сборе
  • Рычаг ручной

12 3019192X1

  • 3019192X1 - Палец вилки
  • (F6 X 25RNM)

13 390971X1

  • 390971X1 - Шайба
  • (M6)

14 1442864X1

  • 1442864X1 - Палец

15 339761X1

  • 339761X1 - Винт
  • Болт (M8 X 25MM)

16 390972X1

  • 390972X1 - Шайба
  • (M8)

17 3516700M91

  • 3516700M91 - Пластина большая
  • Пластина

18 339124X1

  • 339124X1 - Винт
  • Болт (M8X 16MM)

19 3517114M1

  • 3517114M1 - Зажим

20 394367X1

  • 394367X1 - Гайка стопорная
  • Контргайка (M8)

21 3517114M1

  • 3517114M1 - Зажим
  • Зажим

22 3517374M1

  • 3517374M1 - Зажим

23 339228X1

  • 339228X1 - Винт
  • (M8 X 12 MM)

24 394367X1

  • 394367X1 - Гайка стопорная
  • Гайка

(700) - Экскаватор-погрузчик (4/99-12/00) — другие схемы
