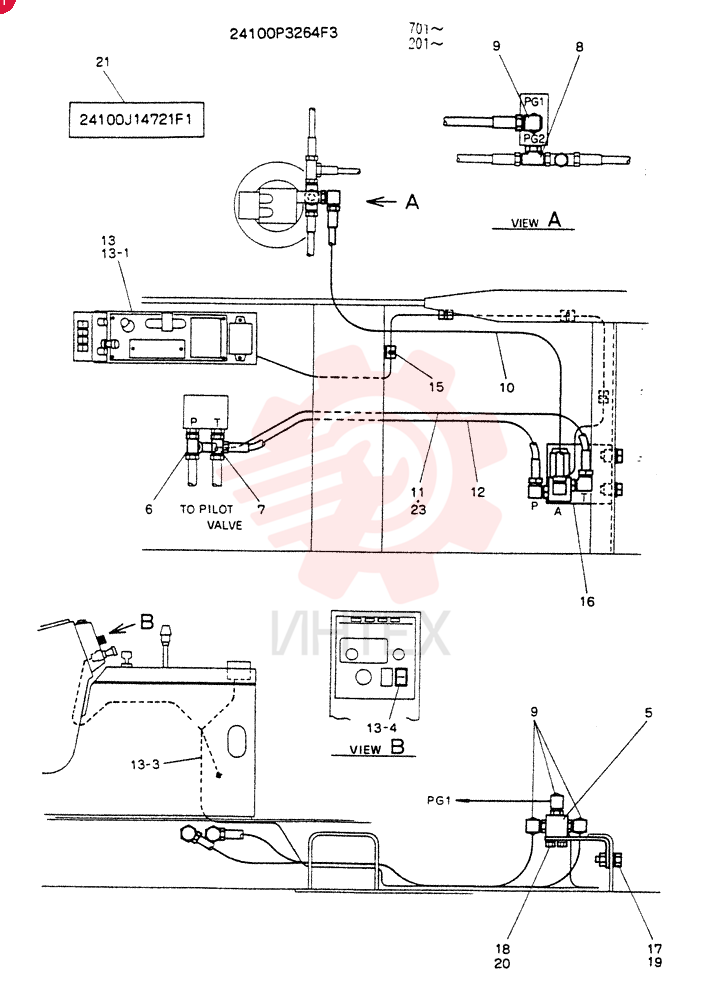

24100P3264F3 Доработка, управление в сборе

24100P3264F3 Доработка, управление в сборе

— 24100P3264F3

  • 24100P3264F3 - Доработка
  • управление в сборе

5 2436U1314F1

  • 2436U1314F1 - Клапан
  • Соленоид
  • см. (C P M)

6 2444Z2544

  • 2444Z2544 - Тройник
  • Длина 1/4″PTx60mm (уплотнительное кольцо не входит в комплект)

7 2444T2592

  • 2444T2592 - Тройник
  • 3/8″ PF - 1/4″ PF (уплотнительное кольцо не входит в комплект)

8 2444Z3799

  • 2444Z3799 - Тройник

9 ZH32X04000

  • ZH32X04000 - Угольник 90
  • наружная резьба
  • конус 30 градусов
  • PF 1/4″ x PF 1/4″
  • О-кольцо
  • Угольник
  • 90° -- PF 1/4
  • (включает уплотнительное кольцо 237-6004)

10 2420R349D150

  • 2420R349D150 - Шланг
  • 6.35mm ID x 1500mm L
  • PF 1/4

11 2420R349D130

  • 2420R349D130 - Шланг гибкий
  • 1/4″ PF
  • длина 1300mm (51-3/16 in)
  • диапазон серийных номеров: YQ01701--YQ01922

11 2420R349D130

  • 2420R349D130 - Шланг гибкий
  • 1/4″ PF
  • длина 1300mm (51-3/16 in)
  • диапазон серийных номеров: YN12201--YN14364

12 2420R349D160

  • 2420R349D160 - Шланг
  • 6.35mm ID x 1600mm L

13 2427P3853F1

  • 2427P3853F1 - Панель
  • доработка

13-1 24100J14614F1

  • 24100J14614F1 - Панель приборов в сборе
  • см. рис. 05-10

13-3 2479R1863

  • 2479R1863 - Жгут проводов

13-4 2479U1190F12

  • 2479U1190F12 - Переключатель

15 2432Z309D1

  • 2432Z309D1 - Зажим

16 2416P16291

  • 2416P16291 - Кронштейн

17 ZS18C10030

  • ZS18C10030 - Винт с шестигранной головкой
  • M10 x 30mm
  • M10x1.50x30mm

18 ZS18C06020

  • ZS18C06020 - Винт с шестигранной головкой
  • M6 x 20mm
  • M06x1.0x20mm

19 ZW26X10000

  • ZW26X10000 - Шайба стопорная
  • ID 10 x OD 18 x Th 2.5mm

20 ZW26X06000

  • ZW26X06000 - Шайба стопорная
  • ID 06 x OD 07 x Th 1.5mm

21 24100J14721F1

  • 24100J14721F1 - Управление дистанционное в сборе см. рис. 03-04

23 2420R349D150

  • 2420R349D150 - Шланг
  • 6.35mm ID x 1500mm L
  • PF 1/4
  • с серийного номера YQ01823-

23 2420R349D150

  • 2420R349D150 - Шланг
  • 6.35mm ID x 1500mm L
  • PF 1/4
  • с серийного номера YN14355-

(SK200LC) - Экскаватор MARK III с серийного № YN12201 (1/91-12/91) — другие схемы
