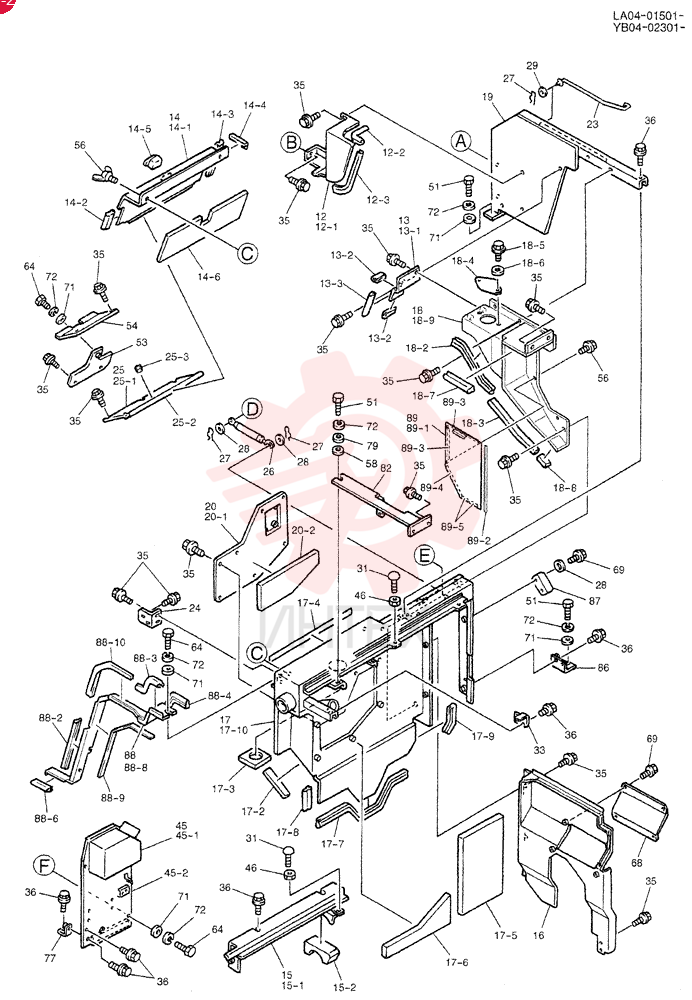

YB21C00001F6 Установка защиты (часть 12)

YB21C00001F6 Установка защиты (часть 12)

— YB21C00001F6

  • YB21C00001F6 - Установка защиты

1 YB21C01038F1

  • YB21C01038F1 - Корпус

1-1 YB21C01061P1

  • YB21C01061P1 - Панель коробчатая

1-2 YB21C01010P2

  • YB21C01010P2 - Крышка

1-2f YX21C01056P1

  • YX21C01056P1 - Петля

1-2g YN21C01258P2

  • YN21C01258P2 - Замок

1-3 YN21C01552P1

  • YN21C01552P1 - Стойка

1-4 HY25X10027G1

  • HY25X10027G1 - Шайба
  • 10mm ID x 27mm OD x 3.2mm Thk

1-5 2419R9D2

  • 2419R9D2 - Шплинт

1-6 ZM32C12025

  • ZM32C12025 - Болт

1-8 YN21C01710D4

  • YN21C01710D4 - Уплотнитель резиновый

1-9 YN21C01704P1

  • YN21C01704P1 - Панель изоляционная

1-10 PY06C01040P1

  • PY06C01040P1 - Упор

1-11 ZN18F10008

  • ZN18F10008 - Гайка

2 YN21C01706F1

  • YN21C01706F1 - Панель

2-1 YN21C01616P2

  • YN21C01616P2 - Панель

2-2 YN21C01705P1

  • YN21C01705P1 - Изоляция вспененная

3 YN21C01691F1

  • YN21C01691F1 - Панель

3-1 YN21C01613P4

  • YN21C01613P4 - Кожух

3-1h YN21C01707P1

  • YN21C01707P1 - Петля

3-2 PH21C01021D8

  • PH21C01021D8 - Уплотнитель резиновый

3-3 YX21C01204P1

  • YX21C01204P1 - Стойка

3-4 YR21C01123P1

  • YR21C01123P1 - Втулка

6 YN21C01535F1

  • YN21C01535F1 - Крышка

6-1 YN21C01663P2

  • YN21C01663P2 - Крышка

6-1d YN21C01725P1

  • YN21C01725P1 - Петля

6-2 YN21C01438F3

  • YN21C01438F3 - Замок

6-2a YR22C01025P2

  • YR22C01025P2 - Замок

6-2d YN21C01537P1

  • YN21C01537P1 - Пластина

6-3 YT21C01034P1

  • YT21C01034P1 - Фиксатор

6-4 YN21C01538P2

  • YN21C01538P2 - Тяга

6-5 YT21C01053P1

  • YT21C01053P1 - Зажим

6-6 ZM11C06014

  • ZM11C06014 - Винт

6-7 ZW16X06000

  • ZW16X06000 - Шайба

6-8 YN21C01662P3

  • YN21C01662P3 - Крышка

6-9 YN21C01687P1

  • YN21C01687P1 - Рукоятка

6-10 YN21C01567P1

  • YN21C01567P1 - Планка замка ответная

6-11 ZM32C12025

  • ZM32C12025 - Болт

6-12 PY06C01040P1

  • PY06C01040P1 - Упор

6-13 ZN18F10008

  • ZN18F10008 - Гайка

6-14 YN21C01734P2

  • YN21C01734P2 - Стойка

6-15 HY25X10027G1

  • HY25X10027G1 - Шайба
  • 10mm ID x 27mm OD x 3.2mm Thk

6-16 2419R9D2

  • 2419R9D2 - Шплинт

6-18 YR21C01123P1

  • YR21C01123P1 - Втулка

7 YN21C01749P2

  • YN21C01749P2 - Крышка

8 YN21C01686F3

  • YN21C01686F3 - Крышка в сборе

8-1 YN21C01551P2

  • YN21C01551P2 - Крышка

8-3 YF21C01051P1

  • YF21C01051P1 - Изоляция вспененная

8-6 YB21C01074P1

  • YB21C01074P1 - Изоляция вспененная

11 YB21C01039F1

  • YB21C01039F1 - Крышка

11-1 YB21C01068P1

  • YB21C01068P1 - Защита

11-1j YT21C01057P1

  • YT21C01057P1 - Петля

11-2 YT21C01034P2

  • YT21C01034P2 - Фиксатор

11-3 ZM61C06016

  • ZM61C06016 - Болт

11-4 YN21C01438F2

  • YN21C01438F2 - Замок

11-4a YR22C01025P2

  • YR22C01025P2 - Замок

11-4g YN21C01702P1

  • YN21C01702P1 - Пластина

11-5 YT21C01143P1

  • YT21C01143P1 - Втулка резиновая

11-6 YN21C01572P1

  • YN21C01572P1 - Тяга

11-7 YT21C01053P1

  • YT21C01053P1 - Зажим

11-8 YW21C01057D4

  • YW21C01057D4 - Уплотнитель

11-9 YN21C01181P1

  • YN21C01181P1 - Ручка

11-10 ZM12C08020

  • ZM12C08020 - Болт

11-11 ZW16X08000

  • ZW16X08000 - Шайба
  • 8mm ID x 17mm OD x 1.6mm Thk

11-12 PY01P01019D9

  • PY01P01019D9 - Уплотнитель

12 YB21C01040F1

  • YB21C01040F1 - Крышка

12-1 YB21C01063P1

  • YB21C01063P1 - Защита

12-2 YJ21C01146D3

  • YJ21C01146D3 - Панель изоляционная

12-3 YJ21C01079D2

  • YJ21C01079D2 - Уплотнитель

13 YB21C01041F1

  • YB21C01041F1 - Крышка в сборе

13-1 YB21C01018P1

  • YB21C01018P1 - Крышка

13-2 YJ21C01146D7

  • YJ21C01146D7 - Полоса

13-3 YJ21C01146D4

  • YJ21C01146D4 - Облицовка

14 YB21C01042F1

  • YB21C01042F1 - Защита

14-1 YB21C01022P1

  • YB21C01022P1 - Крышка

14-2 YW21C01057D9

  • YW21C01057D9 - Уплотнитель

14-3 YT21C01163DE

  • YT21C01163DE - Панель изоляционная

14-4 YN21C01136D4

  • YN21C01136D4 - Уплотнитель

14-5 YN21C01687P1

  • YN21C01687P1 - Рукоятка

14-6 YB21C01072P1

  • YB21C01072P1 - Изоляция вспененная

15 YB21C01043F1

  • YB21C01043F1 - Крышка

15-1 YB21C01004P1

  • YB21C01004P1 - Защита

15-2 YB21C01033P1

  • YB21C01033P1 - Панель изоляционная

16 YB21C01060P1

  • YB21C01060P1 - Крышка

17 YB21C01044F2

  • YB21C01044F2 - Кронштейн U-образный

17-2 YB21C01034D1

  • YB21C01034D1 - Панель изоляционная

17-3 YN21C01530P1

  • YN21C01530P1 - Панель изоляционная

17-4 YB21C01035D1

  • YB21C01035D1 - Наклейка

17-5 YB21C01080P1

  • YB21C01080P1 - Панель изоляционная

17-6 YB21C01081P1

  • YB21C01081P1 - Панель изоляционная

17-7 YT21C01163D1

  • YT21C01163D1 - Панель изоляционная

17-8 LE21C01070DK

  • LE21C01070DK - Уплотнитель

17-9 PY01P01019D1

  • PY01P01019D1 - Панель изоляционная

17-10 YB21C01092P2

  • YB21C01092P2 - Кронштейн U-образный

18 YB21C01045F2

  • YB21C01045F2 - Крышка в сборе

18-2 YN21C01710D4

  • YN21C01710D4 - Уплотнитель резиновый

18-3 YB21C01036D1

  • YB21C01036D1 - Резина

18-4 YN21C01722P1

  • YN21C01722P1 - Защита

18-5 ZM12C08020

  • ZM12C08020 - Болт

18-6 ZW16X08000

  • ZW16X08000 - Шайба
  • 8mm ID x 17mm OD x 1.6mm Thk

18-7 LE21C01070DG

  • LE21C01070DG - Уплотнитель резиновый

18-8 YB21C01036D2

  • YB21C01036D2 - Резина

18-9 YB21C01089P1

  • YB21C01089P1 - Крышка

19 YB21C01062P1

  • YB21C01062P1 - Кронштейн U-образный

20 YB21C01079F1

  • YB21C01079F1 - Защита

20-1 YB21C01077P1

  • YB21C01077P1 - Защита

20-2 YB21C01078P1

  • YB21C01078P1 - Панель изоляционная

21 YN21C01751F1

  • YN21C01751F1 - Кронштейн

21-1 YN21C01743P1

  • YN21C01743P1 - Кронштейн

21-2 PY06C01040P1

  • PY06C01040P1 - Упор

21-3 ZN18F10008

  • ZN18F10008 - Гайка

22 YN21C01440P1

  • YN21C01440P1 - Петля

23 YN21C01434P2

  • YN21C01434P2 - Стойка

24 YB21C01021P1

  • YB21C01021P1 - Опора

25 YB21C01047F1

  • YB21C01047F1 - Защита

25-1 YB21C01023P1

  • YB21C01023P1 - Защита

25-2 2427P1836D14

  • 2427P1836D14 - Уплотнитель

25-3 PH03M01281P1

  • PH03M01281P1 - Втулка уплотнительная

26 YW21C01302P1

  • YW21C01302P1 - Упор газовый

27 2419R9D2

  • 2419R9D2 - Шплинт

28 ZW16X08000

  • ZW16X08000 - Шайба
  • 8mm ID x 17mm OD x 1.6mm Thk

29 HY25X10027G1

  • HY25X10027G1 - Шайба
  • 10mm ID x 27mm OD x 3.2mm Thk

31 YN21C01321P1

  • YN21C01321P1 - Упор

33 YN21C01748P1

  • YN21C01748P1 - Планка замка ответная

35 ZM32C12025

  • ZM32C12025 - Болт

36 ZM32C12030

  • ZM32C12030 - Болт

37 HS18C10025G1

  • HS18C10025G1 - Винт

38 HY25X11024G1

  • HY25X11024G1 - Шайба

39 YT21C01172P1

  • YT21C01172P1 - Шайба стопорная

41 YW21C01180P1

  • YW21C01180P1 - Упор газовый

42 YN21C01467P2

  • YN21C01467P2 - Планка замка ответная

43 YN21C0117401

  • YN21C0117401 - Втулка (распорная)

44 YN21C01174D2

  • YN21C01174D2 - Втулка (распорная)

45 YB21C01050F1

  • YB21C01050F1 - Кронштейн U-образный

45-1 YB21C01007P2

  • YB21C01007P2 - Кронштейн U-образный

45-2 YB21C01071D1

  • YB21C01071D1 - Панель изоляционная

46 ZN18F10008

  • ZN18F10008 - Гайка

49 YB21C01031P1

  • YB21C01031P1 - Винт

51 ZS18C12035

  • ZS18C12035 - Винт с шестигранной головкой
  • M12 x 35mm

52 YB21C01064P1

  • YB21C01064P1 - Крышка

53 YB21C01025P1

  • YB21C01025P1 - Защита

54 YB21C01024P1

  • YB21C01024P1 - Защита

55 YB21C01030P1

  • YB21C01030P1 - Планка замка ответная

56 YN21C01752P1

  • YN21C01752P1 - Болт

57 YT21C01179D1

  • YT21C01179D1 - Прокладка регулировочная

58 YX21C01165D2

  • YX21C01165D2 - Втулка (распорная)

59 HY35X13025G1

  • HY35X13025G1 - Шайба

61 ZS18C12045

  • ZS18C12045 - Винт с шестигранной головкой
  • M12 x 45mm

62 ZS18C12060

  • ZS18C12060 - Винт с шестигранной головкой
  • M12 x 60mm

63 YN21C01694P1

  • YN21C01694P1 - Планка замка ответная

64 ZS18C12025

  • ZS18C12025 - Винт с шестигранной головкой
  • M12 x 25mm

65 YN21C01685P1

  • YN21C01685P1 - Стойка

67 YT21C01187P2

  • YT21C01187P2 - Шайба

68 YB21C01006P1

  • YB21C01006P1 - Защита

69 ZM12C08020

  • ZM12C08020 - Болт

70 ZN18C12010

  • ZN18C12010 - Гайка

71 2418T10357

  • 2418T10357 - Шайба

72 ZW26X12000

  • ZW26X12000 - Шайба стопорная

73 YN21C01175D1

  • YN21C01175D1 - Прокладка регулировочная

74 YN21C01175D2

  • YN21C01175D2 - Прокладка регулировочная

77 YN21C01713P1

  • YN21C01713P1 - Кронштейн U-образный

78 ZS18C12055

  • ZS18C12055 - Винт с шестигранной головкой
  • M12 x 55mm

79 2418T17912D1

  • 2418T17912D1 - Шайба

80 ZS18C12030

  • ZS18C12030 - Винт с шестигранной головкой
  • M12 x 30mm

81 YB21C01020P1

  • YB21C01020P1 - Петля

82 YB21C01067P1

  • YB21C01067P1 - Кронштейн U-образный

83 YB21C01052F1

  • YB21C01052F1 - Крышка

83-1 YB21C01055P1

  • YB21C01055P1 - Крышка

83-2 YB21C0107301

  • YB21C0107301 - Резина

84 YB21C01152P1

  • YB21C01152P1 - Защита

85 YB21C01153P1

  • YB21C01153P1 - Защита

86 YB21C01057P1

  • YB21C01057P1 - Кронштейн U-образный

87 YB21C01082P1

  • YB21C01082P1 - Пластина

88 YB21C01051F2

  • YB21C01051F2 - Защита

88-2 YN21C01528D6

  • YN21C01528D6 - Панель изоляционная

88-3 YJ21C01080D5

  • YJ21C01080D5 - Панель изоляционная

88-4 YJ21C01080D6

  • YJ21C01080D6 - Панель изоляционная

88-6 LE21C01070D2

  • LE21C01070D2 - Уплотнитель резиновый

88-8 YB21C01084P1

  • YB21C01084P1 - Защита

88-9 2416Z440D7

  • 2416Z440D7 - Панель изоляционная

88-10 YR21C01251D1

  • YR21C01251D1 - Панель изоляционная

89 YB21C01091F1

  • YB21C01091F1 - Крышка в сборе

89-1 YB21C01090P1

  • YB21C01090P1 - Крышка

89-2 YN21C01712D9

  • YN21C01712D9 - Панель изоляционная

89-3 PH03M01264D4

  • PH03M01264D4 - Панель изоляционная

89-4 PH03M01264D5

  • PH03M01264D5 - Резина

89-5 PH03M01264D6

  • PH03M01264D6 - Панель изоляционная

91 YB22C00002F2

  • YB22C00002F2 - Защита

91-2 YT21C01163DC

  • YT21C01163DC - Уплотнитель

91-3 YJ21C01079DD

  • YJ21C01079DD - Уплотнитель резиновый

91-4 YT21C01163D3

  • YT21C01163D3 - Уплотнитель

91-5 YB22C01005P1

  • YB22C01005P1 - Изоляция вспененная

91-6 YB22C01006P1

  • YB22C01006P1 - Изоляция вспененная

91-7 YB22C01039P1

  • YB22C01039P1 - Защита

92 YB22C00001F4

  • YB22C00001F4 - Капот в сборе

92-2 YA21C01036D4

  • YA21C01036D4 - Уплотнитель

92-3 LE21C01070D2

  • LE21C01070D2 - Уплотнитель резиновый

92-4 YT21C01163DB

  • YT21C01163DB - Панель изоляционная

92-5 YW21C01057D7

  • YW21C01057D7 - Уплотнитель резиновый

92-6 LE21C01070DG

  • LE21C01070DG - Уплотнитель резиновый

92-7 2427P1836D10

  • 2427P1836D10 - Уплотнитель

92-8 YT21C01163DA

  • YT21C01163DA - Уплотнитель

92-10 YB22C01003P1

  • YB22C01003P1 - Изоляция вспененная

92-10 YB22C01003P1

  • YB22C01003P1 - Изоляция вспененная

92-10 YB22C01003P2

  • YB22C01003P2 - Изоляция

92-10 YB22C01003P2

  • YB22C01003P2 - Изоляция

92-13 YB22C01009P1

  • YB22C01009P1 - Изоляция вспененная

92-14 YB22C01010P1

  • YB22C01010P1 - Изоляция вспененная

92-15 YB22C01011P1

  • YB22C01011P1 - Изоляция вспененная

92-17 YB22C01013P1

  • YB22C01013P1 - Изоляция вспененная

92-19 YB22C01041P1

  • YB22C01041P1 - Панель изоляционная

92-20 YB22C01042P1

  • YB22C01042P1 - Капот

92-20p YN21C02224P1

  • YN21C02224P1 - Замок

93 YB21C01156F1

  • YB21C01156F1 - Защита

93-1 YB21C01154P1

  • YB21C01154P1 - Защита

93-2 YB21C01032P1

  • YB21C01032P1 - Панель изоляционная

93-3 YJ21C01103D4

  • YJ21C01103D4 - Панель изоляционная

93-4 YT21C01159D6

  • YT21C01159D6 - Уплотнитель

93-5 YT21C01297DA

  • YT21C01297DA - Панель изоляционная

(SK200SR) - Экскаватор с коротким радиусом поворота, серийные № YB04-02301 – YB04-02550 (1/03-12/04) — другие схемы
