Экскаватор гусеничный CLG915D
/

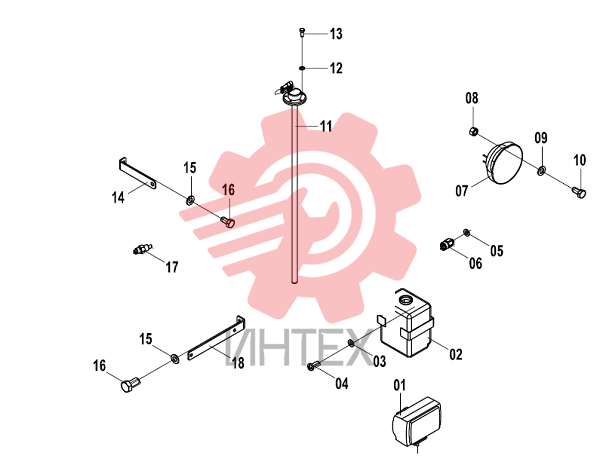

Проводка рамы 46C8205 (D)

Проводка рамы 46C8205 (D)

Проводка рамы 46C8205 (D)

1 32B0301

  • 32B0301 - WORK LIGHT
  • Кол-во: 1

2 37B1037

  • 37B1037 - WASHER RESERVOIR
  • Кол-во: 1

3 06B0024

  • 06B0024 - WASHER
  • Кол-во: 4

4 04B0056

  • 04B0056 - SCREW
  • Кол-во: 4

5 06B0117

  • 06B0117 - WASHER
  • Кол-во: 2

6 30B0717

  • 30B0717 - PRESSURE SWITCH
  • Кол-во: 2

7 38V0001

  • 38V0001 - HORN
  • Кол-во: 1

8 03B0021

  • 03B0021 - NUT
  • Кол-во: 1

9 06B0005

  • 06B0005 - WASHER
  • Кол-во: 1

10 00B0075

  • 00B0075 - BOLT
  • Кол-во: 1

11 30B0350

  • 30B0350 - FUEL SENSOR
  • Кол-во: 1

12 06B0066

  • 06B0066 - WASHER
  • Кол-во: 5

13 00B0153

  • 00B0153 - BOLT
  • Кол-во: 5

14 00D4558

  • 00D4558 - PLATE
  • Кол-во: 1

15 06B0001

  • 06B0001 - WASHER
  • Кол-во: 2

16 00B0005

  • 00B0005 - BOLT
  • Кол-во: 2

17 30B0496

  • 30B0496 - TEMP SENSOR
  • Кол-во: 1

18 00D5685

  • 00D5685 - BRACKET
  • Кол-во: 1
