Экскаватор гусеничный CLG933E
/

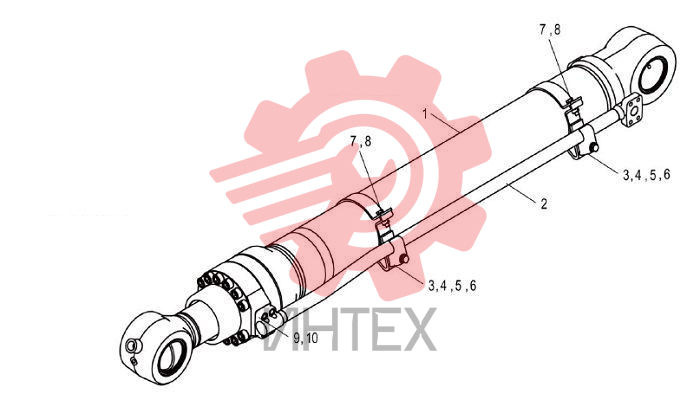

Цилиндр ковша 10C3145 000 00

Цилиндр ковша 10C3145 000 00

Цилиндр ковша 10C3145 000 00

1 10C3673

  • 10C3673 - BUCKET CYLINDER
  • Кол-во: 1
  • Φ140×Φ100×1799×1135 EC0000133907_2

1 10C1674

  • 10C1674 - BUCKET CYLINDER
  • Кол-во: 1
  • Φ140×Φ100×1799×1135 KS0000131985_44

2 09D5848

  • 09D5848 - OIL PIPING GP
  • Кол-во: 1
  • KS0000131985_47

3 10C1674

  • 10C1674 - BUCKET CYLINDER
  • Кол-во: 1
  • Φ140×Φ100×1799×1135 EC0000133907_2

4 27A3419

  • 27A3419 - PLATE
  • Кол-во: 2
  • YB-06 KS0000131985_52

5 01B0481

  • 01B0481 - BOLT
  • Кол-во: 2
  • M12×70-10.9-DK KS0000131985_46

6 06B0971

  • 06B0971 - WASHER
  • Кол-во: 2
  • 12-DK KS0000131985_49

7 00B0753

  • 00B0753 - BOLT
  • Кол-во: 4
  • M10×40-10.9-DK KS0000131985_43

8 06B0970

  • 06B0970 - WASHER
  • Кол-во: 4
  • 10-DK KS0000131985_45

9 04B0427

  • 04B0427 - SCREW
  • Кол-во: 4
  • M12×40-12.9-DK KS0000131985_48

10 12B0445

  • 12B0445 - O-RING
  • Кол-во: 1
  • 32.92×3.53 KS0000131985_50
