Экскаватор гусеничный CLG933E
/

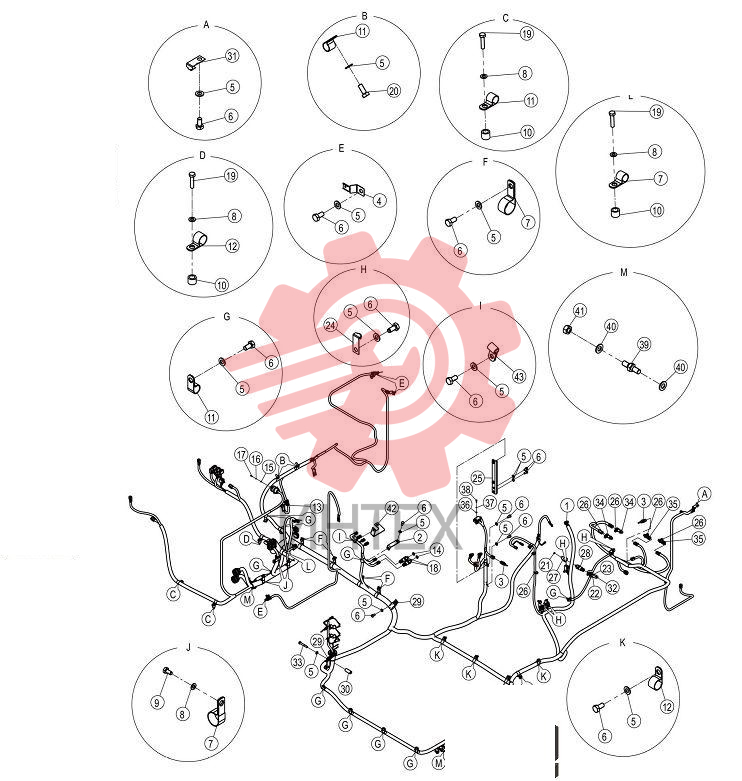

Проводка рамы 49C5134 000 04

Проводка рамы 49C5134 000 04

Проводка рамы 49C5134 000 04

1 70C0971

  • 70C0971 - FRAME HARNESS
  • Кол-во: 1
  • EC0000148198_3

2 00D4343

  • 00D4343 - MOUNTING PLATE
  • Кол-во: 1

3 30B0496

  • 30B0496 - TEMP SENSOR
  • Кол-во: 2

4 20A8767

  • 20A8767 - INSERT
  • Кол-во: 12

5 06B0472

  • 06B0472 - WASHER
  • Кол-во: 95
  • 10-300HV-DK

6 00B1142

  • 00B1142 - BOLT
  • Кол-во: 74
  • M10×20-8.8-DK

7 20A1855

  • 20A1855 - CLIP
  • Кол-во: 8
  • 35

8 06B0670

  • 06B0670 - WASHER
  • Кол-во: 15
  • 8-300HV-DK

9 00B1138

  • 00B1138 - BOLT
  • Кол-во: 3
  • M8×16-8.8-DK

10 39A0850

  • 39A0850 - PIPE
  • Кол-во: 4

11 20A1853

  • 20A1853 - CLIP
  • Кол-во: 28
  • 22

12 20A1854

  • 20A1854 - CLIP
  • Кол-во: 6
  • 27

13 00B1185

  • 00B1185 - BOLT
  • Кол-во: 3
  • M8×12-8.8-DK

14 06B0117

  • 06B0117 - WASHER
  • Кол-во: 2
  • 14

15 06B0951

  • 06B0951 - WASHER
  • Кол-во: 4
  • 3-300HV-DK

16 06B0965

  • 06B0965 - WASHER
  • Кол-во: 4
  • 3-DK

17 04B1354

  • 04B1354 - SCREW
  • Кол-во: 4
  • M3×16-4.8-DK

18 30B0897

  • 30B0897 - PRESSURE SWITCH
  • Кол-во: 2

19 00B1140

  • 00B1140 - BOLT
  • Кол-во: 6
  • M8×35-8.8-DK

20 00B1143

  • 00B1143 - BOLT
  • Кол-во: 5
  • M10×25-8.8-DK

21 12B1367

  • 12B1367 - O-RING
  • Кол-во: 1
  • 7.8×1.9

22 34A0299

  • 34A0299 - PIPE
  • Кол-во: 4
  • 30

23 20A1851

  • 20A1851 - CLIP
  • Кол-во: 5
  • 10

24 20A6813

  • 20A6813 - INSERT
  • Кол-во: 4

25 00D8536

  • 00D8536 - BRACKET
  • Кол-во: 1

26 37B0004

  • 37B0004 - NYLON STRAP
  • Кол-во: 7

27 00A4181

  • 00A4181 - CONNECTOR
  • Кол-во: 1

28 34B1072

  • 34B1072 - PRESSURE SWITCH
  • Кол-во: 1

29 09C0126

  • 09C0126 - DOUBLE CLAMP
  • Кол-во: 4

30 34A1457

  • 34A1457 - DRUM
  • Кол-во: 4

31 20A8745

  • 20A8745 - INSERT
  • Кол-во: 1

32 00B1195

  • 00B1195 - BOLT
  • Кол-во: 4
  • M10×45-8.8-DK

33 01B1259

  • 01B1259 - BOLT
  • Кол-во: 4
  • M10×70-8.8-DK

34 30B1036

  • 30B1036 - PRESSURE TRANSMITTER
  • Кол-во: 2
  • MBS1250

35 30B1042

  • 30B1042 - PRESSURE TRANSMITTER
  • Кол-во: 2
  • MBS1250

36 06B0952

  • 06B0952 - WASHER
  • Кол-во: 2
  • 4-300HV-DK

37 06B0966

  • 06B0966 - WASHER
  • Кол-во: 2
  • 4-DK

38 04B1356

  • 04B1356 - SCREW
  • Кол-во: 2
  • M4×16-4.8-DK

39 05B0163

  • 05B0163 - STUD BOLT
  • Кол-во: 8

40 06B0498

  • 06B0498 - WASHER
  • Кол-во: 16
  • 10-140HV-ZN.D

41 03B1180

  • 03B1180 - NUT
  • Кол-во: 8
  • M10-8-ZN.D

42 01D7718

  • 01D7718 - BRACKET
  • Кол-во: 1

43 20A1852

  • 20A1852 - CLIP
  • Кол-во: 2
  • 15
