Экскаватор гусеничный CLG933E
/

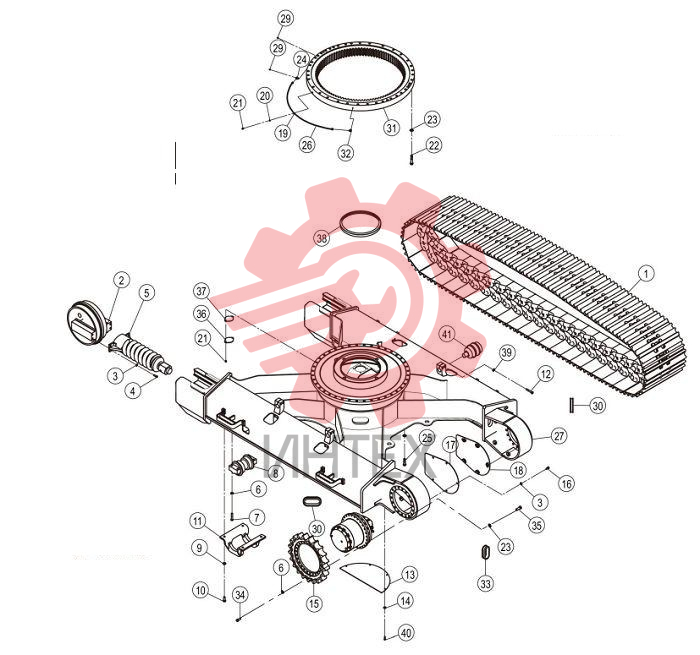

Система гусеничная 33Y0126 000 00

Система гусеничная 33Y0126 000 00

Система гусеничная 33Y0126 000 00

1 25C1276

  • 25C1276 - TRACK AS
  • Кол-во: 1
  • 48-600-13

2 51C0166

  • 51C0166 - IDLER AS
  • Кол-во: 2

3 06B0221

  • 06B0221 - WASHER
  • Кол-во: 18
  • 16

4 00B0436

  • 00B0436 - BOLT
  • Кол-во: 8
  • M16×50-10.9-DK

5 44C0246

  • 44C0246 - TENSIONER
  • Кол-во: 2

6 06B0225

  • 06B0225 - WASHER
  • Кол-во: 124
  • 20

7 01B0493

  • 01B0493 - BOLT
  • Кол-во: 72
  • M20×100-10.9-DK

8 51C0331

  • 51C0331 - TRACK ROLLER
  • Кол-во: 18

9 06B0220

  • 06B0220 - WASHER
  • Кол-во: 16
  • 22

10 00B0440

  • 00B0440 - BOLT
  • Кол-во: 16
  • M22×55-10.9-DK

11 48D0605

  • 48D0605 - GUARD
  • Кол-во: 4

12 01B1133

  • 01B1133 - BOLT
  • Кол-во: 8
  • M18×110-10.9-DK

13 48D0560

  • 48D0560 - BOTTOM PLATE
  • Кол-во: 2

14 06B0667

  • 06B0667 - WASHER
  • Кол-во: 8
  • 12-300HV-DK

15 46A0045

  • 46A0045 - SPROCKET
  • Кол-во: 2
  • EC0000138775_7

15 46A0270

  • 46A0270 - SPROCKET
  • Кол-во: 2
  • 930E EC0000138775_7

16 00B0433

  • 00B0433 - BOLT
  • Кол-во: 10
  • M16×35-10.9-DK

17 48D0590

  • 48D0590 - COVER
  • Кол-во: 1

18 48D0589

  • 48D0589 - COVER
  • Кол-во: 1

19 20A1860

  • 20A1860 - CLAMP
  • Кол-во: 1

20 06B0472

  • 06B0472 - WASHER
  • Кол-во: 1
  • 10-300HV-DK

21 00B1141

  • 00B1141 - BOLT
  • Кол-во: 3
  • M10×16-8.8-DK

22 01B0512

  • 01B0512 - BOLT
  • Кол-во: 40
  • M24×130-10.9-DK

23 06B0226

  • 06B0226 - WASHER
  • Кол-во: 116
  • 24

24 02A1163

  • 02A1163 - CONNECTOR
  • Кол-во: 1

25 01B0513

  • 01B0513 - BOLT
  • Кол-во: 40
  • M24×90-10.9-DK

26 00C4090

  • 00C4090 - OIL PIPE AS
  • Кол-во: 1

27 30D1100

  • 30D1100 - TRACK FRAME
  • Кол-во: 1

28 08V0135

  • 08V0135 - PIN
  • Кол-во: 2
  • A20×40

29 10B0014

  • 10B0014 - GREASE FITTING
  • Кол-во: 2
  • M10×1

30 84A0741

  • 84A0741 - BOOT
  • Кол-во: 2

31 26B0329

  • 26B0329 - SWING BEARING
  • Кол-во: 1

32 01A0134

  • 01A0134 - CONNECTOR
  • Кол-во: 1

33 84A0216

  • 84A0216 - GUARD
  • Кол-во: 2

34 00B0439

  • 00B0439 - BOLT
  • Кол-во: 52
  • M20×55-10.9-DK

35 00B0450

  • 00B0450 - BOLT
  • Кол-во: 36
  • M24×70-10.9-DK

36 12A0520

  • 12A0520 - COVER
  • Кол-во: 1

37 82A0196

  • 82A0196 - SHIM
  • Кол-во: 1

38 84A2026

  • 84A2026 - SEAL RING
  • Кол-во: 1

39 06B0223

  • 06B0223 - WASHER
  • Кол-во: 8
  • 18

40 00B0428

  • 00B0428 - BOLT
  • Кол-во: 8
  • M12×35-10.9-DK

41 14C0226

  • 14C0226 - CARRIER ROLLER
  • Кол-во: 4
