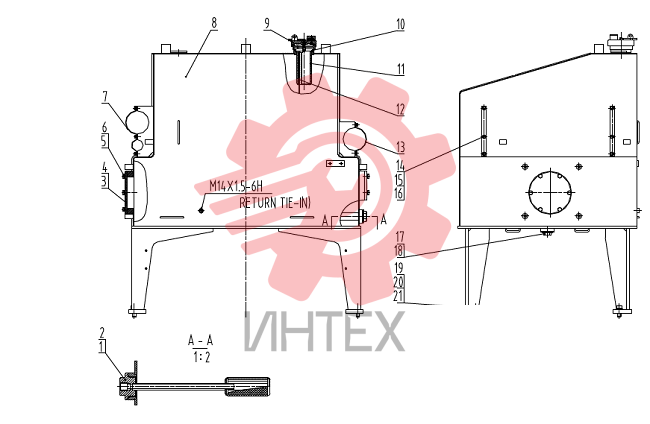

00E0685 001 Бак топливный

00E0685 001 Бак топливный

00E0685 001 Бак топливный

1 50D0060

  • 50D0060 - Пробка (заглушка)
  • Кол-во: 1

2 12B0239

  • 12B0239 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

3 52A0050

  • 52A0050 - Крышка фланца
  • Кол-во: 2

4 12B0238

  • 12B0238 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 2

5 00B0012

  • 00B0012 - Болт
  • Кол-во: 12

6 06B0002

  • 06B0002 - Шайба
  • Кол-во: 12

7 19A0406

  • 19A0406 - Зажим
  • Кол-во: 2

8 04D1070

  • 04D1070 - Картер (корпус)
  • Кол-во: 1

9 16C0004

  • 16C0004 - Крышка сапуна
  • Кол-во: 1

10 07B0003

  • 07B0003 - Кольцо стопорное
  • Кол-во: 1

11 12D0005

  • 12D0005 - Сетка фильтрующая
  • Кол-во: 1

12 20A4936

  • 20A4936 - Щуп
  • Кол-во: 1

13 19A0405

  • 19A0405 - Зажим
  • Кол-во: 2

14 00B0085

  • 00B0085 - Болт
  • Кол-во: 10

15 06B0006

  • 06B0006 - Шайба
  • Кол-во: 10

16 06B0005

  • 06B0005 - Шайба
  • Кол-во: 10

17 03B0024

  • 03B0024 - Пробка (заглушка)
  • Кол-во: 1

18 12B0381

  • 12B0381 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 1

19 00B0014

  • 00B0014 - Болт
  • Кол-во: 4

20 06B0015

  • 06B0015 - Шайба
  • Кол-во: 4

21 06B0012

  • 06B0012 - Шайба
  • Кол-во: 4
