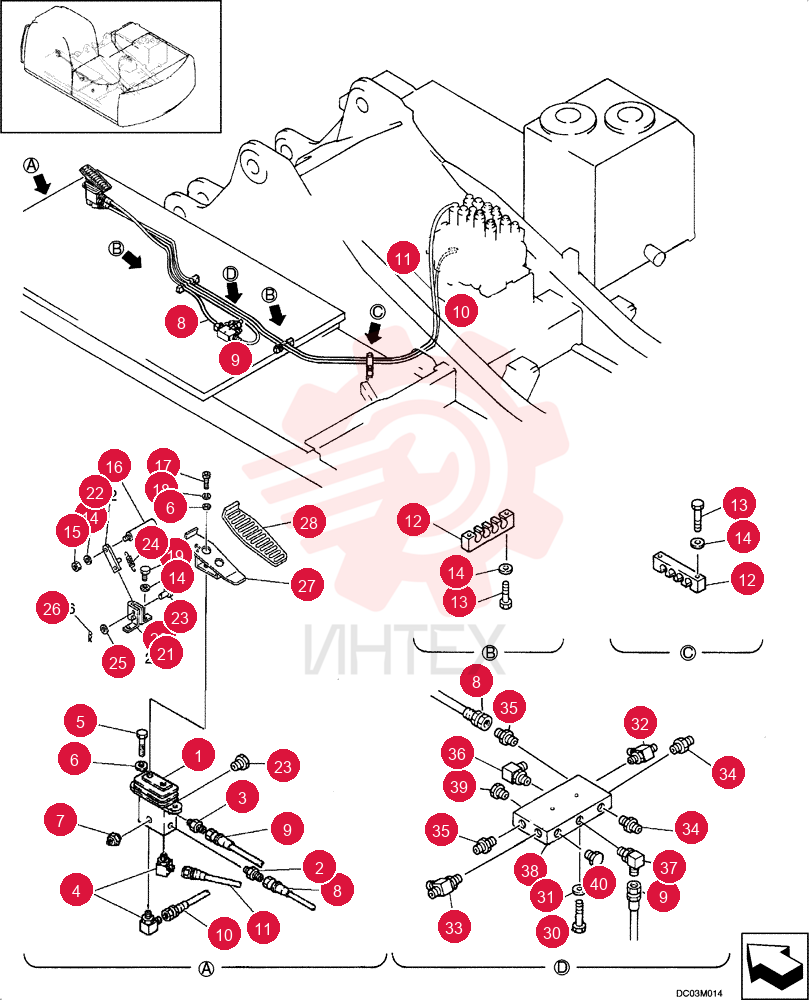

YN68H0089F1 Линии управления, дистанционные (N&B)
— YN68H0089F1
- YN68H0089F1 - Линии управления
- дистанционные (N&B)
1 YN30V00080F1
- YN30V00080F1 - Клапан
- Пилот
- см. рис. 08 -76
2 HH25X04004G2
- HH25X04004G2 - Соединитель гидравлический
- С фильтром (PF1/4) Incl.41
3 ZH22X04000
- ZH22X04000 - Соединитель гидравлический
- 1/4″ NPT x 1/4″ NPT
- (PF1/4) включает 41
4 ZH32X04000
- ZH32X04000 - Угольник 90
- наружная резьба
- конус 30°
- PF 1/4″ x PF 1/4″
- О-кольцо
- (PF1/4) включает 41
5 ZS18C10025
- ZS18C10025 - Винт с шестигранной головкой
- M10 x 25mm
6 ZW16X10000
- ZW16X10000 - Шайба
- M10
7 YX52S00010P1
- YX52S00010P1 - Датчик
- Давление (PF1/4) включает 41
8 2420R349D085
- 2420R349D085 - Шланг
- 6.35mm ID x 850mm L
9 2444R1120D110
- 2444R1120D110 - Шланг
- (PF1/4
- L=1100mm)
10 2420R349D340
- 2420R349D340 - Шланг
- (PF1/4
- L=3400mm)
11 2420R349D305
- 2420R349D305 - Шланг в сборе
- (PF1/4
- L=3050mm)
12 YN68H01035P1
- YN68H01035P1 - Зажим
13 ZS18C08065
- ZS18C08065 - Винт с шестигранной головкой
- M8 x 65mm
- M8 x 65mm
14 ZW16X08000
- ZW16X08000 - Шайба
- M8
15 ZN18C08007
- ZN18C08007 - Гайка
- M08x1.25mm
16 PY03M01026P1
- PY03M01026P1 - Палец
- Палец
17 ZS28C10020
- ZS28C10020 - Винт с внутренним шестигранником
- M10 x 20mm
- M10 x 20mm
18 ZW26X10000
- ZW26X10000 - Шайба стопорная
- ID 10 x OD 18 x Th 2.5mm
19 ZS18C08020
- ZS18C08020 - Винт с шестигранной головкой
- M8 x 20mm
20 YT30M01002F1
- YT30M01002F1 - Замок
21 PY30M01004P1
- PY30M01004P1 - Опора
22 YT30M01004P1
- YT30M01004P1 - Замок
23 PM55M01012P1
- PM55M01012P1 - Палец
24 HP26T09002G1
- HP26T09002G1 - Пружина
25 ZW16X10000
- ZW16X10000 - Шайба
- M10
26 2419R9D3
- 2419R9D3 - Палец
27 YN03M01319P1
- YN03M01319P1 - Педаль
28 YN03M01266P2
- YN03M01266P2 - Втулка резиновая
29 ZE72X04000
- ZE72X04000 - Пробка (заглушка)
- PF1/4 Incl.41
30 ZS18C08040
- ZS18C08040 - Винт с шестигранной головкой
- M8 x 40mm
- M08x1.25x40mm
31 ZW16H08000
- ZW16H08000 - Шайба
- ID 08 x OD 18 x Th 3.2mm
32 2444Z2336
- 2444Z2336 - Соединитель гидравлический
- (PF1/4) Incl.41
33 2444Z2359
- 2444Z2359 - Тройник
- (PF3/8) Incl.42
34 ZH22X06000
- ZH22X06000 - Соединитель гидравлический
- (PF3/8) Incl.42
35 ZH22X04000
- ZH22X04000 - Соединитель гидравлический
- 1/4″ NPT x 1/4″ NPT
- (PF1/4) Incl.41
36 ZH32X06000
- ZH32X06000 - Угольник 90
- наружная резьба
- конус 30°
- PF 3/8″ x PF 3/8″
- О-кольцо
- (PF3/8) Incl.42
37 ZH32X04006
- ZH32X04006 - Угольник 90
- наружная резьба
- конус 30°
- PF 1/4″ x PF 3/8″
- О-кольцо
- (PF1/4-PF3/8) Incl.42
38 2416N6141
- 2416N6141 - Блок
39 ZE72X04000
- ZE72X04000 - Пробка (заглушка)
- PF1/4 Incl.41
40 ZE72X06000
- ZE72X06000 - Пробка (заглушка)
- PF3/8
41 ZD12P01100
- ZD12P01100 - Кольцо уплотнительное (О-кольцо)
42 ZD12P01400
- ZD12P01400 - Кольцо уплотнительное (О-кольцо)
- ID 13.80 ± 0.19 x OD 18mm
