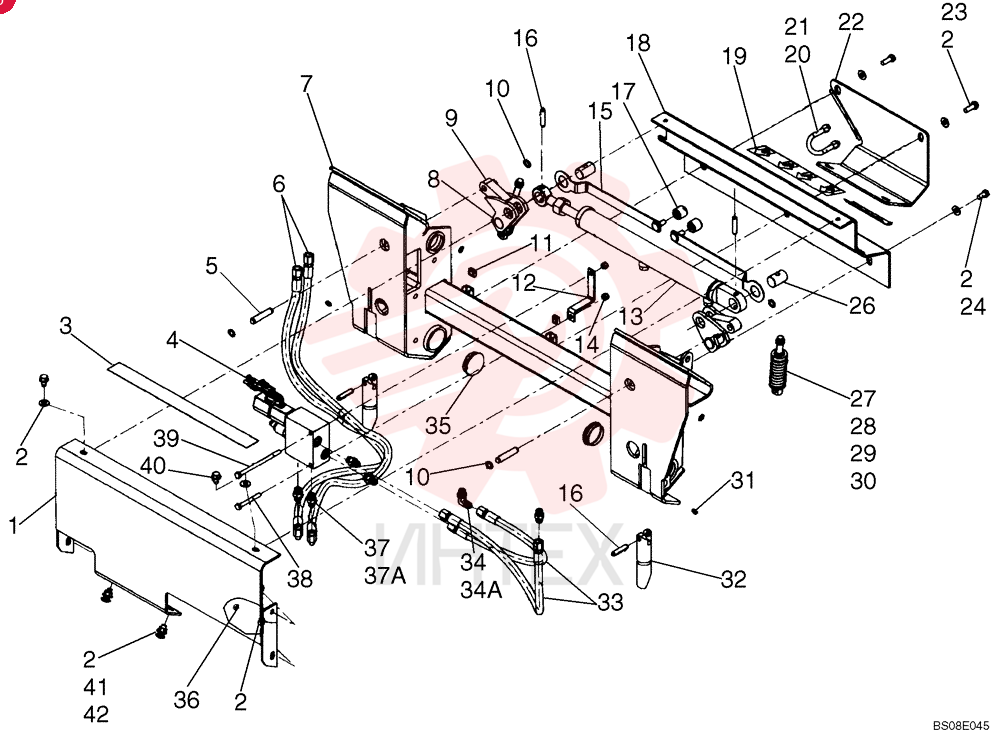

87608816 Щиток
1 87608816
- 87608816 - Щиток
- Щиток передний
2 140045
- 140045 - Шайба тарельчатая
- под болт M10 x 22mm OD x 1.6mm Thk
3 86512583
- 86512583 - Полоса противоскользящая
4 86635833
- 86635833 - Клапан регулирующий (распределительный)
5 86538563
- 86538563 - Палец
- 12.7mm OD x 60.6mm L
6 86635021
- 86635021 - Шланг
- 1070 mm (42 in)
- Если используется
6 87743069
- 87743069 - Шланг
- 9.53mm ID x 1070mm L
- 1070 mm (42 in)
- Если используется
7 87610761
- 87610761 - Пластина
- Плита монтажная
- серая
8 9829733
- 9829733 - Палец
- 25.4mm OD x 39mm L
9 86627877
- 86627877 - Рычаг управления
- Если используется
9 87566709
- 87566709 - Рычаг
- Рычаг
- Если используется
10 86571009
- 86571009 - Кольцо стопорное
- #50
- наружное
11 84899
- 84899 - Гайка квадратная
- 3/8″-16
- G2
12 86636678
- 86636678 - Кронштейн
13 87442336
- 87442336 - Гидроцилиндр двойного действия
- шток 19.1mm
- ход 123.2mm
- См. рис. 08-10
13 87442336R
- 87442336R - Гидроцилиндр восстановленный
- LS185.B мини-погрузчик
- LT185.B компактный гусеничный (3/05-)
- оба погрузчика
13 87442336C
- 87442336C - Гидроцилиндр (обменный фонд)
- Номер возврата
14 280736
- 280736 - Гайка
- 5/16″-18
- GC
15 87641744
- 87641744 - Пластина монтажная
- Индикатор звена монтажной плиты
16 86616372
- 86616372 - Штифт стопорный
- 9.53mm OD x 44.45mm L
- разрезной
17 87557403
- 87557403 - Рукоятка
18 87603533
- 87603533 - Щиток
- Щиток задний
19 87611906
- 87611906 - Наклейка
- Наклейка индикатора
20 87597201
- 87597201 - Элемент крепежный
- U-образный болт
21 87034524
- 87034524 - Гайка
- 3/8″-16
- GA
22 87608817
- 87608817 - Щиток
- Щиток задний
23 88206
- 88206 - Болт с шестигранной головкой
- 3/8″ - 16 x 1″
- Gr 5
24 88434
- 88434 - Болт с шестигранной головкой
- 3/8″ - 16 x 3/4″
- Gr 5
25 D137186
- D137186 - Наклейка
- Внимание: проверить муфту
26 86627878
- 86627878 - Палец
- 25.4mm OD x 39mm L
27 86610166
- 86610166 - Направляющая
- 13.5mm ID x 22mm OD x 46.6mm L
- Направляющая пружины
28 87579303
- 87579303 - Палец
- 34.92mm OD x 43.6mm L
29 87533223
- 87533223 - Винт с 12-гранной головкой
- 3/8″ - 16 x 5″
- Gr 8
30 86610167
- 86610167 - Пружина сжатия
- 35.15mm OD x 101.6mm L
- Пружина сжатия
31 87414
- 87414 - Масленка
- 1/4″ - 28
32 86575348
- 86575348 - Палец
- 31.75mm x 142mm L
- Палец защёлки
33 86635020
- 86635020 - Шланг
- 6.35mm ID x 469.9mm L
- SAE 100R1
34 76344
- 76344 - Угольник 90
- 9/16″ - 18 JIC x 9/16″ - 18 ORB
- Включает 34A
34a 9617873
- 9617873 - Кольцо уплотнительное (О-кольцо)
- 0.078″ Thk x 0.468″ ID
- -906
- Cl 6
- 90 Duro
35 86561087
- 86561087 - Колпачок пылезащитный
36 88011
- 88011 - Болт с шестигранной головкой
- 3/8″ - 16 x 1 1/4″
- Gr 5
37 76350
- 76350 - Соединитель гидравлический
- 9/16″ - 18 ORB x 9/16″ - 18 JIC
- Включает 37A
37a 9617873
- 9617873 - Кольцо уплотнительное (О-кольцо)
- 0.078″ Thk x 0.468″ ID
- -906
- Cl 6
- 90 Duro
38 88346
- 88346 - Болт с шестигранной головкой
- 5/16″ - 18 x 2 1/2″
- Gr 5
39 88575
- 88575 - Болт с шестигранной головкой
- 5/16″ - 18 x 5″
- Gr 5
40 87034819
- 87034819 - Винт самонарезающий с шестигранной головкой и буртиком
- 3/8″-16 x 5/8″
41 80280503
- 80280503 - Болт с коротким квадратным подголовком
- 3/8″ - 16 x 1″
- Gr 5
- полная резьба
42 9628503
- 9628503 - Гайка
- 3/8″-16
- G5
