Кран колёсный QY50CS93
/

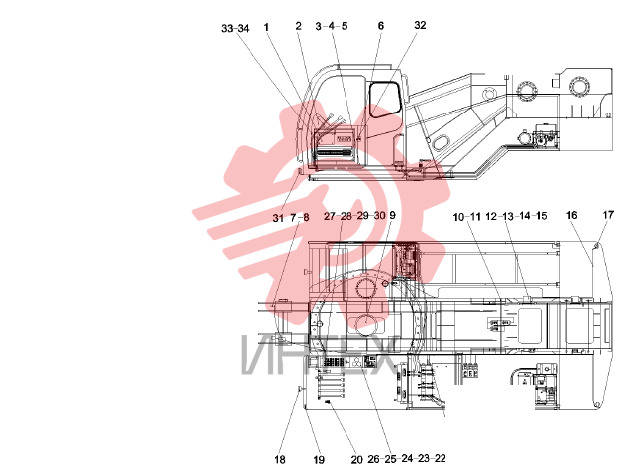

10182622 Система электрики

10182622 Система электрики

10182622 Система электрики

1 10181950

  • 10181950 - Схема размещения
  • панель управления
  • Кол-во: 1

2 A810299000516

  • A810299000516 - Дисплей жидкокристаллический SANY в сборе
  • Кол-во: 1

3 A210202000024

  • A210202000024 - Винт
  • Кол-во: 3

4 A210401000015

  • A210401000015 - Шайба
  • Кол-во: 10

5 A210405000005

  • A210405000005 - Шайба
  • Кол-во: 10

6 A810201990116

  • A810201990116 - Клемма
  • подвижная
  • Кол-во: 1

7 B240600000244

  • B240600000244 - Датчик давления
  • Кол-во: 2

8 10182609

  • 10182609 - Жгут проводов
  • датчик давления
  • Кол-во: 1

9 10117085

  • 10117085 - Кольцо токосъёмное в сборе
  • Кол-во: 1

10 10181949

  • 10181949 - Жгут проводов электромагнитного клапана
  • Кол-во: 1

11 A229900001996

  • A229900001996 - Устройство безопасности
  • канат
  • стальной
  • Кол-во: 2

12 A210111000089

  • A210111000089 - Болт
  • Кол-во: 5

13 A210404000005

  • A210404000005 - Шайба
  • Кол-во: 10

14 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 5

15 10142437

  • 10142437 - Жгут проводов 1
  • Кол-во: 1

16 10140655

  • 10140655 - Фонарь в сборе
  • габаритный
  • задний
  • Кол-во: 2

17 A241100000312

  • A241100000312 - Фара рабочая
  • Кол-во: 1

18 A240500000075

  • A240500000075 - Сигнал звуковой электрический
  • Кол-во: 1

19 A241200000272

  • A241200000272 - Выключатель педальный
  • Кол-во: 1

20 B241200000657

  • B241200000657 - Розетка
  • чиповая
  • Кол-во: 3

21 B241200000884

  • B241200000884 - Датчик приближения
  • Кол-во: 2

23 A210307000015

  • A210307000015 - Гайка
  • Кол-во: 3

24 A210111000078

  • A210111000078 - Болт
  • Кол-во: 6

25 A210307000016

  • A210307000016 - Гайка
  • Кол-во: 18

26 A210401000016

  • A210401000016 - Шайба
  • Кол-во: 18

27 A210405000006

  • A210405000006 - Шайба
  • Кол-во: 36

28 A210111000081

  • A210111000081 - Болт
  • Кол-во: 2

29 A210111000079

  • A210111000079 - Болт
  • Кол-во: 12

30 10791144

  • 10791144 - Схема жгута проводов
  • панель
  • Кол-во: 1

31 A242000000313

  • A242000000313 - Клемма
  • Кол-во: 3

32 A210770000072

  • A210770000072 - Клемма
  • Кол-во: 1

33 B240700000006

  • B240700000006 - Реле
  • Кол-во: 1

34 B240700000007

  • B240700000007 - Чехол защитный
  • розетка
  • реле
  • Кол-во: 1
