Кран колёсный QY50CS93
/

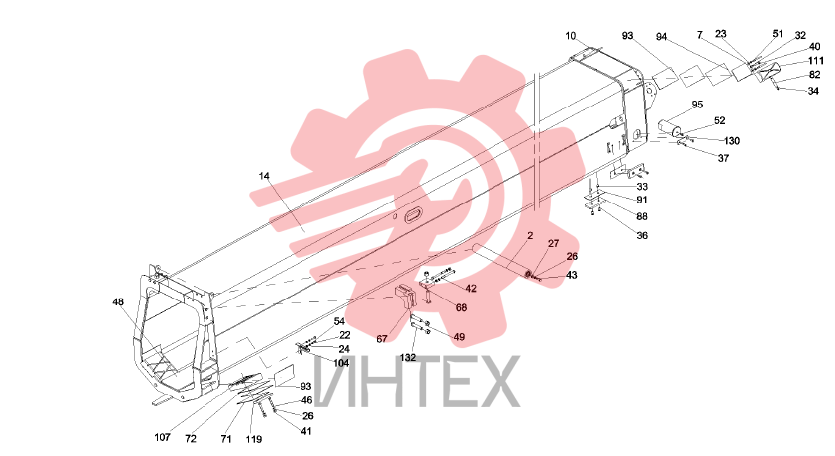

10663087 Стрела (часть 4)

10663087 Стрела (часть 4)

10663087 Стрела (часть 4)

2 10042078

  • 10042078 - Ролик опоры каната
  • Кол-во: 3

7 10055454

  • 10055454 - Доска волочильная
  • Кол-во: 1

10 10481070

  • 10481070 - Доска волочильная
  • Кол-во: 1

14 10586542

  • 10586542 - Стрела 3rd
  • Кол-во: 1

22 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 27

23 A210404000005

  • A210404000005 - Шайба
  • Кол-во: 12

24 A210405000007

  • A210405000007 - Шайба
  • Кол-во: 27

26 A210401000002

  • A210401000002 - Шайба
  • Кол-во: 46

27 A210405000001

  • A210405000001 - Шайба
  • Кол-во: 12

32 A210307000017

  • A210307000017 - Гайка
  • Кол-во: 6

33 A210336000002

  • A210336000002 - Гайка
  • Кол-во: 8

34 A210804000002

  • A210804000002 - Чашка масляная
  • Кол-во: 2

36 A210203000011

  • A210203000011 - Винт
  • Кол-во: 20

37 A210203000013

  • A210203000013 - Винт
  • Кол-во: 12

40 A210111000030

  • A210111000030 - Болт
  • Кол-во: 6

41 A210307000001

  • A210307000001 - Гайка
  • Кол-во: 16

42 A210110000004

  • A210110000004 - Болт
  • Кол-во: 16

43 A210111000039

  • A210111000039 - Болт
  • Кол-во: 10

46 A210111000044

  • A210111000044 - Болт
  • Кол-во: 16

48 A210204000160

  • A210204000160 - Винт
  • Кол-во: 8

49 A210307000005

  • A210307000005 - Гайка
  • Кол-во: 32

51 A210307000012

  • A210307000012 - Гайка
  • Кол-во: 21

52 A210111000088

  • A210111000088 - Болт
  • Кол-во: 16

54 A210111000293

  • A210111000293 - Болт
  • Кол-во: 8

67 10041356

  • 10041356 - Ползун
  • Кол-во: 6

68 10041358

  • 10041358 - Пластина резьбовая
  • Кол-во: 8

71 10041375

  • 10041375 - Подушка регулировочная
  • Кол-во: 6

72 10041377

  • 10041377 - Подушка регулировочная
  • Кол-во: 2

82 10041412

  • 10041412 - Палец вала
  • Кол-во: 8

88 10041420

  • 10041420 - Ползун
  • Кол-во: 10

91 10041427

  • 10041427 - Подушка регулировочная
  • Кол-во: 12

93 10041431

  • 10041431 - Подушка регулировочная
  • Кол-во: 6

94 10041432

  • 10041432 - Подушка регулировочная
  • Кол-во: 2

95 10041439

  • 10041439 - Полуось масляного цилиндра
  • Кол-во: 2

104 10268474

  • 10268474 - Кронштейн
  • Кол-во: 2

107 10431412

  • 10431412 - Ползун
  • Кол-во: 2

111 10431422

  • 10431422 - Ползун
  • Кол-во: 2

119 10663019

  • 10663019 - Пластина стопорная
  • Кол-во: 2

130 A820101323321

  • A820101323321 - Пластина оси
  • неподвижная
  • Кол-во: 4

132 A820301015244

  • A820301015244 - Болт
  • Кол-во: 16
