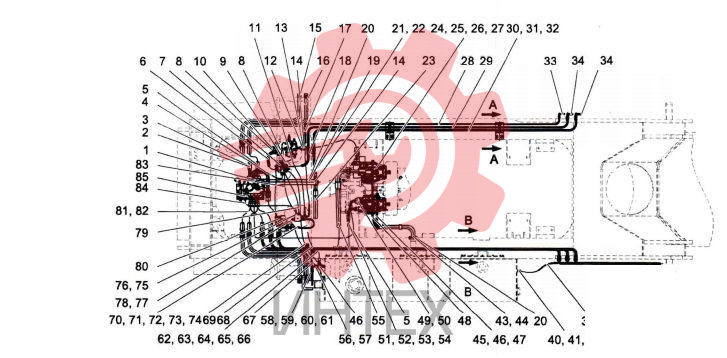

13329787 Схема трубопровода каркаса (часть 1)

13329787 Схема трубопровода каркаса (часть 1)

13329787 Схема трубопровода каркаса (часть 1)

1 10409053

  • 10409053 - Чертёж узла главного клапана
  • Кол-во: 1

2 21029612

  • 21029612 - Шланг
  • Кол-во: 2

3 B230101000215

  • B230101000215 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 10

4 21030917

  • 21030917 - Шланг в сборе
  • Кол-во: 1

5 B230101000091

  • B230101000091 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 5

6 B230103007393

  • B230103007393 - Шланг
  • Кол-во: 1

7 A819700001390

  • A819700001390 - Корпус многоходовой захвата
  • Кол-во: 1

8 60156200

  • 60156200 - Шланг
  • Кол-во: 1

9 B230103000469

  • B230103000469 - Шланг
  • Кол-во: 1

10 B210780001241

  • B210780001241 - Фитинг угловой
  • Кол-во: 6

11 12728265

  • 12728265 - Шланг
  • Кол-во: 1

12 60071503

  • 60071503 - Шланг в сборе
  • Кол-во: 1

13 B210780000006

  • B210780000006 - Фланец разъемный
  • Кол-во: 6

14 A210204000462

  • A210204000462 - Винт
  • Кол-во: 16

15 14226708

  • 14226708 - Труба стальная наклона в сборе
  • Кол-во: 2

16 14226810

  • 14226810 - Труба стальная наклона в сборе
  • Кол-во: 2

17 B230103006773

  • B230103006773 - Шланг
  • Кол-во: 1

18 B230103000960

  • B230103000960 - Шланг
  • Кол-во: 1

19 A810399000718

  • A810399000718 - Труба обратная маслопроводная главного клапана
  • Кол-во: 1

20 B230101000348

  • B230101000348 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 2

21 B230103000166

  • B230103000166 - Шланг
  • Кол-во: 1

22 21051021

  • 21051021 - Тройник
  • Кол-во: 1

23 A831A13120000

  • A831A13120000 - Шланг
  • Кол-во: 1

24 B220301000240

  • B220301000240 - Агрегат составной насосный
  • Кол-во: 1

25 B210780001749

  • B210780001749 - Фитинг для измерения давления
  • Кол-во: 2

26 A229900005971

  • A229900005971 - Болт
  • Кол-во: 8

27 24001381

  • 24001381 - Адаптер торцевой проходной
  • Кол-во: 2

28 A810399000720

  • A810399000720 - Труба стальная
  • Кол-во: 1

29 14545046

  • 14545046 - Труба стальная в сборе рамы спредера
  • Кол-во: 1

30 14544904

  • 14544904 - Труба стальная в сборе рамы спредера
  • Кол-во: 1

31 24001388

  • 24001388 - Переходник прямой
  • Кол-во: 1

32 B210780000936

  • B210780000936 - Переходник прямой комбинированный
  • Кол-во: 1

33 A810399000558

  • A810399000558 - Труба стальная
  • Кол-во: 1

34 14545227

  • 14545227 - Труба откидная стальная рамы захвата
  • Кол-во: 2

39 B230103005084

  • B230103005084 - Шланг
  • Кол-во: 1

40 B210780000683

  • B210780000683 - Штуцер переходный
  • Кол-во: 1

41 B210780000089

  • B210780000089 - Пробка (заглушка)
  • Кол-во: 1

42 B210334000012

  • B210334000012 - Гайка
  • Кол-во: 1

43 A810399000566

  • A810399000566 - Труба стальная
  • Кол-во: 1

44 A210204000354

  • A210204000354 - Винт
  • Кол-во: 20

45 B230103001377

  • B230103001377 - Шланг
  • Кол-во: 1

46 B210780000018

  • B210780000018 - Тройник
  • Кол-во: 2

47 A230200000489

  • A230200000489 - Оболочка спиральная
  • Кол-во: 70

48 B230103001595

  • B230103001595 - Шланг
  • Кол-во: 1

49 B220301000262

  • B220301000262 - Насос открытый поршневой
  • Кол-во: 1

50 14321679

  • 14321679 - Корпус седла обратного клапана
  • Кол-во: 1

51 60343765

  • 60343765 - Шланг
  • Кол-во: 1

52 B230101002072

  • B230101002072 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 4

53 60024155

  • 60024155 - Фланец разъемный
  • Кол-во: 8

54 A210204000023

  • A210204000023 - Винт
  • Кол-во: 28

55 60240433

  • 60240433 - Шланг
  • Кол-во: 1

56 61014896

  • 61014896 - Шланг
  • Кол-во: 1

57 B210780000028

  • B210780000028 - Фитинг угловой
  • Кол-во: 1

58 13123178

  • 13123178 - Труба главная стальная обратного масла
  • Кол-во: 1

59 60165345

  • 60165345 - Зажим трубный
  • Кол-во: 1

60 12872331

  • 12872331 - Плита опорная стальной трубы обратного масла
  • Кол-во: 1

61 13390268

  • 13390268 - Кронштейн стальной трубы обратной магистрали
  • Кол-во: 1

62 A210111000037

  • A210111000037 - Болт
  • Кол-во: 2

63 A210401000002

  • A210401000002 - Шайба
  • Кол-во: 2

64 A210404000004

  • A210404000004 - Шайба
  • Кол-во: 2

65 A210111000112

  • A210111000112 - Болт
  • Кол-во: 2

66 A210307000040

  • A210307000040 - Гайка
  • Кол-во: 2

67 B230103000104

  • B230103000104 - Шланг
  • Кол-во: 1

68 B230103000803

  • B230103000803 - Шланг
  • Кол-во: 1

69 B230103002500

  • B230103002500 - Шланг в сборе
  • Кол-во: 1

70 B230103000483

  • B230103000483 - Шланг в сборе
  • Кол-во: 1

71 A810399000723

  • A810399000723 - Корпус многоходовой слива масла
  • Кол-во: 1

72 A210204000153

  • A210204000153 - Винт
  • Кол-во: 2

73 A210405000007

  • A210405000007 - Шайба
  • Кол-во: 2

74 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 2

75 B210780000016

  • B210780000016 - Тройник
  • Кол-во: 1

76 B210780000024

  • B210780000024 - Фитинг угловой
  • Кол-во: 2

77 B210780001246

  • B210780001246 - Соединитель стыковой редуктора
  • Кол-во: 1

78 B210780000017

  • B210780000017 - Тройник
  • Кол-во: 1

79 61031791

  • 61031791 - Шланг
  • Кол-во: 1

80 B230103000121

  • B230103000121 - Шланг
  • Кол-во: 1

81 60268669

  • 60268669 - Шланг
  • Кол-во: 2

82 61029189

  • 61029189 - Шланг
  • Кол-во: 1

83 B230103001669

  • B230103001669 - Шланг
  • Кол-во: 1

84 B230103000465

  • B230103000465 - Шланг
  • Кол-во: 1

85 B210780000636

  • B210780000636 - Фитинг угловой
  • Кол-во: 1
