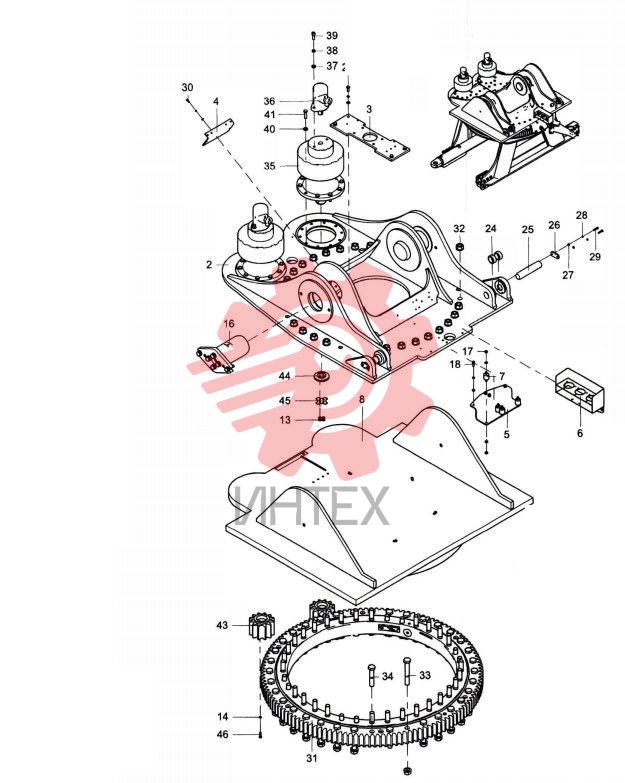

13987128 Станина крепления спредера в сборе (часть 1)

13987128 Станина крепления спредера в сборе (часть 1)

13987128 Станина крепления спредера в сборе (часть 1)

2 13987032

  • 13987032 - Платформа верхняя поворотная
  • Кол-во: 1

3 A820101328029

  • A820101328029 - Плита соединительная поворотного переходника
  • Кол-во: 1

4 10023667

  • 10023667 - Кронштейн фиксации провода
  • Кол-во: 1

5 13987105

  • 13987105 - Лампа индикаторная в сборе
  • Кол-во: 1

6 A810497000955

  • A810497000955 - Крышка индикаторной лампы
  • Кол-во: 1

7 A810421000802

  • A810421000802 - Шпилька буферная
  • Кол-во: 4

8 11783402

  • 11783402 - Трубопровод смазочного масла в сборе
  • Кол-во: 1

13 A210405000007

  • A210405000007 - Шайба
  • Кол-во: 22

14 A210401000017

  • A210401000017 - Шайба
  • Кол-во: 14

16 13995444

  • 13995444 - Пластина
  • Кол-во: 2

17 A210307000012

  • A210307000012 - Гайка
  • Кол-во: 8

18 A210204000162

  • A210204000162 - Винт
  • Кол-во: 4

22 A210111000018

  • A210111000018 - Болт
  • Кол-во: 4

24 A820202004454

  • A820202004454 - Втулка
  • Кол-во: 4

25 12598170

  • 12598170 - Вал соединительный
  • Кол-во: 2

26 A820199003267

  • A820199003267 - Пластина прижимная вала
  • Кол-во: 2

27 A210405000006

  • A210405000006 - Шайба
  • Кол-во: 8

28 A210401000016

  • A210401000016 - Шайба
  • Кол-во: 8

29 A210111000082

  • A210111000082 - Болт
  • Кол-во: 4

30 A210204000130

  • A210204000130 - Винт
  • Кол-во: 4

31 13935521

  • 13935521 - Опорно-поворотное устройство
  • Кол-во: 1

32 A229900007632

  • A229900007632 - Гайка
  • Кол-во: 56

33 A210110000260

  • A210110000260 - Болт
  • Кол-во: 56

34 24000200

  • 24000200 - Болт
  • Кол-во: 16

35 60136999

  • 60136999 - Переходник
  • Кол-во: 2

36 60006613

  • 60006613 - Мотор циклоидный
  • Кол-во: 2

37 A210405000001

  • A210405000001 - Шайба
  • Кол-во: 4

38 A210401000002

  • A210401000002 - Шайба
  • Кол-во: 4

39 A210204000206

  • A210204000206 - Винт
  • Кол-во: 4

40 60013683

  • 60013683 - Шайба
  • Кол-во: 20

41 A210111000119

  • A210111000119 - Болт
  • Кол-во: 20

43 A820210000292

  • A820210000292 - Шестерня ведущая
  • Кол-во: 2

44 13016694

  • 13016694 - Пластина нажимная
  • Кол-во: 2

45 13016697

  • 13016697 - Плита фиксирующая прижимная
  • Кол-во: 2

46 A210111000293

  • A210111000293 - Болт
  • Кол-во: 8
