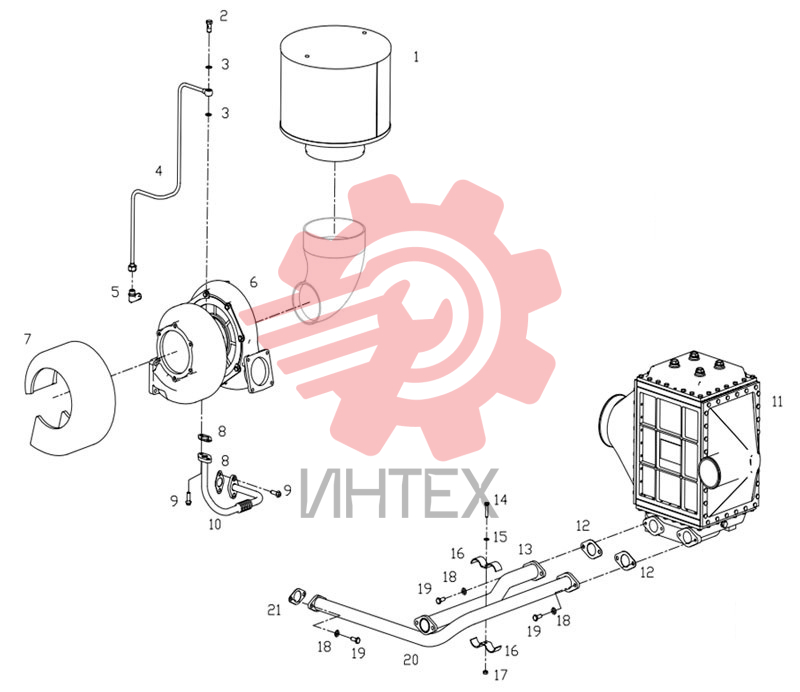

Система охлаждения воздуха и турбонагнетатель

Система охлаждения воздуха и турбонагнетатель

1 W14A00003

  • W14A00003 - Группа воздушного фильтра
  • Кол-во: 1

2 B00002179

  • B00002179 - Болт шарнирный
  • Кол-во: 1
  • Q/SC642.1-01-M14*1.5

3 B00001824

  • B00001824 - Шайба медная
  • Кол-во: 2
  • Q/SC598-14*20

4 W19B00102

  • W19B00102 - Труба маслоподводящая в сборе (сварная)
  • турбокомпрессора
  • Кол-во: 1

5 W19B10501

  • W19B10501 - Угольник соединительный
  • Кол-во: 1

6 W38A00001

  • W38A00001 - Группа турбокомпрессора
  • Кол-во: 1

7 W38A10101

  • W38A10101 - Экран теплозащитный турбокомпрессора
  • Кол-во: 1

8 W19B10201

  • W19B10201 - Прокладка
  • трубка возврата масла
  • турбокомпрессор
  • Кол-во: 2

9 B00002001

  • B00002001 - Болты с шестигранной головкой и фланцем
  • Кол-во: 4
  • Q/SC622-M10*30

10 W19B00203

  • W19B00203 - Труба возврата масла в сборе (сварная)
  • турбокомпрессор
  • Кол-во: 1

11 W61A00001

  • W61A00001 - Группа промежуточного охладителя
  • Кол-во: 1

12 W24B10101

  • W24B10101 - Прокладка
  • Кол-во: 2

13 W24B00201

  • W24B00201 - Труба входная водяная в сборе (сварная)
  • промежуточный охладитель
  • Кол-во: 1

14 B00000641

  • B00000641 - Болт с шестигранной головкой
  • Кол-во: 1
  • GB/T5783-M8*40

15 B00001299

  • B00001299 - Шайба плоская
  • Кол-во: 1
  • GB/T97.1-8-200HV-Y

16 W24B10801

  • W24B10801 - Зажим
  • Кол-во: 2

17 B00000793

  • B00000793 - Гайки шестигранные
  • тип 1
  • Кол-во: 1
  • GB/T6170-M8-Y

18 B00001275

  • B00001275 - Шайба плоская
  • Кол-во: 6
  • GB/T97.1-10-200HV-Y

19 B00000505

  • B00000505 - Болт с шестигранной головкой
  • Кол-во: 6
  • GB/T5783-M10*25

20 W24B00101

  • W24B00101 - Труба выходная водяная в сборе (сварная)
  • промежуточный охладитель
  • Кол-во: 1

21 W24B10201

  • W24B10201 - Прокладка
  • Кол-во: 1
