Грейдер G9138 2020 09
/

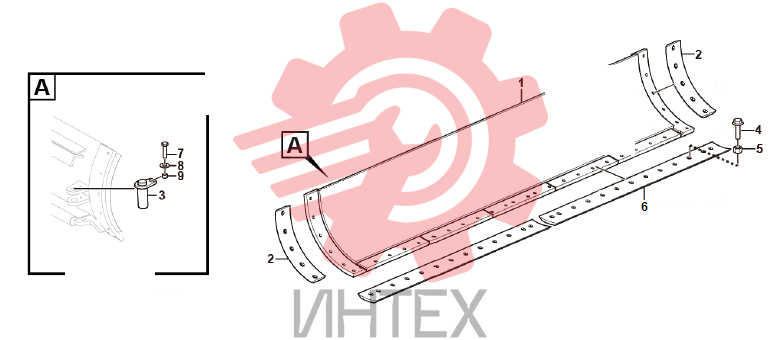

Отвал грейдера в сборе

Отвал грейдера в сборе

Отвал грейдера в сборе

1 28140010451

  • 28140010451 - Blade
  • Кол-во: 1

2 28140010441

  • 28140010441 - Cutting edge
  • Кол-во: 2

3 28140006641

  • 28140006641 - Weld pin
  • Кол-во: 1

4 28140009611

  • 28140009611 - Screw
  • Кол-во: 30

5 4013000205

  • 4013000205 - Nut
  • Кол-во: 30

6 28140009601

  • 28140009601 - Cutting edge
  • Кол-во: 2

7 4011000089

  • 4011000089 - Bolt
  • Кол-во: 1

8 4015000186

  • 4015000186 - Washer
  • Кол-во: 1

9 28140006781

  • 28140006781 - Sleeve
  • Кол-во: 1
