Грейдер G9138 2020 09
/

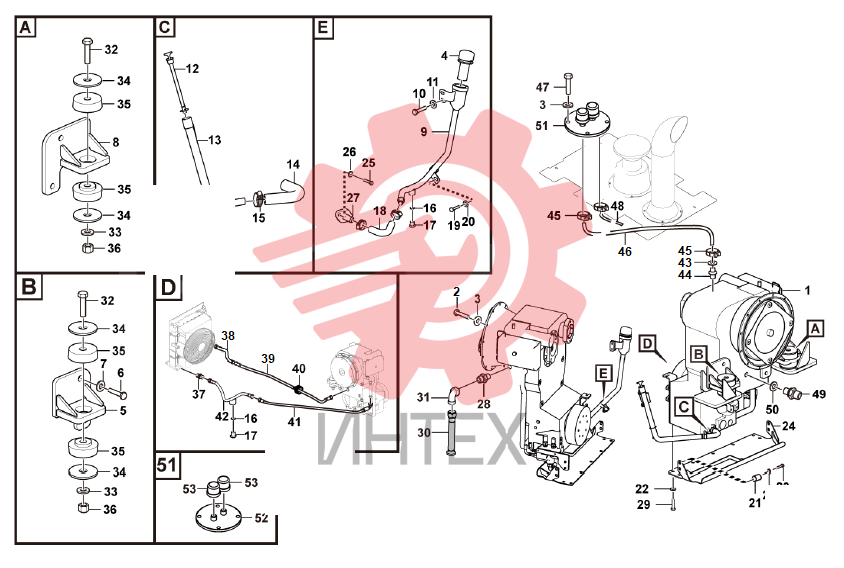

Трансмиссия в разборе

Трансмиссия в разборе

Трансмиссия в разборе

1 4110002575

  • 4110002575 - Трансмиссия
  • Кол-во: 1

2 4011000051

  • 4011000051 - Болт
  • Кол-во: 12

3 4015000162

  • 4015000162 - Шайба
  • Кол-во: 16

4 4120005563

  • 4120005563 - Фильтр масляный
  • Кол-во: 1

5 28060004521

  • 28060004521 - Крепление трансмиссии
  • Кол-во: 1

6 4011000168

  • 4011000168 - Винт
  • Кол-во: 4

7 4015000176

  • 4015000176 - Шайба
  • Кол-во: 4

8 28060004551

  • 28060004551 - Крепление трансмиссии
  • Кол-во: 1

9 28060003071

  • 28060003071 - Труба впуска
  • Кол-во: 1

10 4011000105

  • 4011000105 - Болт
  • Кол-во: 4

11 4015000256

  • 4015000256 - Шайба
  • Кол-во: 4

12 4110002030

  • 4110002030 - Щуп
  • Кол-во: 1

13 28060003211

  • 28060003211 - Трубка направляющая
  • Кол-во: 1

14 28060004581

  • 28060004581 - Шланг
  • Кол-во: 1

15 4017000011

  • 4017000011 - Зажим
  • Кол-во: 4

16 4041000768

  • 4041000768 - Кольцо уплотнительное (О-кольцо)
  • Кол-во: 3

17 4041000508

  • 4041000508 - Пробка (заглушка)
  • Кол-во: 3

18 28060004591

  • 28060004591 - Шланг
  • Кол-во: 1

19 4011000080

  • 4011000080 - Болт
  • Кол-во: 1

20 4015000197

  • 4015000197 - Шайба
  • Кол-во: 1

21 28060004911

  • 28060004911 - Втулка (распорная)
  • Кол-во: 4

22 28120002011

  • 28120002011 - Шайба
  • Кол-во: 11

23 4011000090

  • 4011000090 - Болт
  • Кол-во: 4

24 28060003611

  • 28060003611 - Крыло
  • Кол-во: 1

25 4011000106

  • 4011000106 - Болт
  • Кол-во: 4

26 4015000072

  • 4015000072 - Шайба
  • Кол-во: 4

27 28060003041

  • 28060003041 - Фланец
  • Кол-во: 2

28 4120003593

  • 4120003593 - Ниппель
  • Кол-во: 1

29 4011000089

  • 4011000089 - Болт
  • Кол-во: 7

30 28060004601

  • 28060004601 - Труба
  • Кол-во: 1

31 4120000145

  • 4120000145 - Ниппель
  • Кол-во: 1

32 4011000378

  • 4011000378 - Болт
  • Кол-во: 2

33 28060003861

  • 28060003861 - Шайба
  • Кол-во: 2

34 29050019331

  • 29050019331 - Шайба
  • Кол-во: 4

35 4110001527

  • 4110001527 - Амортизатор
  • Кол-во: 4

36 4013000157

  • 4013000157 - Гайка стопорная
  • Кол-во: 2

37 4120004835

  • 4120004835 - Ниппель
  • Кол-во: 2

38 28060004861

  • 28060004861 - Трубопровод радиатора
  • Кол-во: 1

39 4120004837

  • 4120004837 - Шланг в сборе
  • Кол-во: 1

40 28120000061

  • 28120000061 - Зажим
  • Кол-во: 1

41 4120007469

  • 4120007469 - Шланг
  • Кол-во: 1

42 28060004881

  • 28060004881 - Трубопровод радиатора
  • Кол-во: 1

43 4015000140

  • 4015000140 - Шайба
  • Кол-во: 1

44 28060003361

  • 28060003361 - Ниппель
  • Кол-во: 1

45 4017000010

  • 4017000010 - Зажим
  • Кол-во: 4

46 4030000558

  • 4030000558 - Шланг
  • Кол-во: 1

47 4011000082

  • 4011000082 - Болт
  • Кол-во: 4

48 28060004771

  • 28060004771 - Шланг
  • Кол-во: 1

49 29030010571

  • 29030010571 - Ниппель
  • Кол-во: 1

50 4015000073

  • 4015000073 - Шайба
  • Кол-во: 1

51 28060005611

  • 28060005611 - Крышка сапуна
  • Кол-во: 1

52 28060005621

  • 28060005621 - Седло
  • Кол-во: 1

53 4120005062

  • 4120005062 - Крышка сапуна
  • Кол-во: 2
