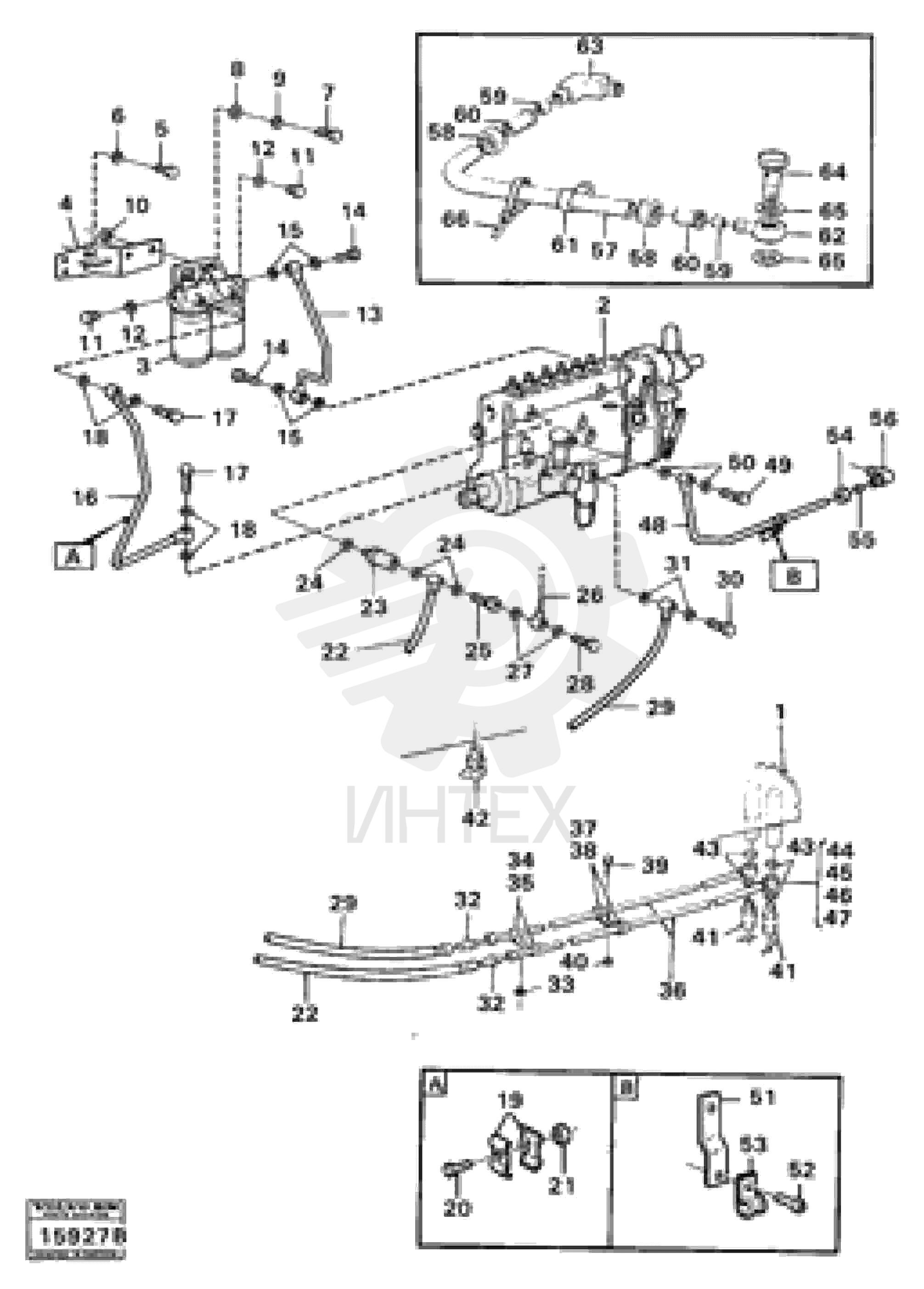

VOE 844865 Линия дренажная (часть 2)

VOE 844865 Линия дренажная (часть 2)

— VOE 844865

  • VOE 844865 - Линия дренажная
  • MO 30538 -

— VOE 844865

  • VOE 844865 - Линия дренажная
  • MO 30538 -

4 VOE 4774065

  • VOE 4774065 - 4774065

5 VOE 13940114

  • VOE 13940114 - Болт

5 VOE 13940114

  • VOE 13940114 - Болт

6 VOE 13942336

  • VOE 13942336 - Шайба пружинная

6 VOE 13942336

  • VOE 13942336 - Шайба пружинная

7 VOE 13940162

  • VOE 13940162 - Болт

7 VOE 13940162

  • VOE 13940162 - Болт

8 VOE 976945

  • VOE 976945 - Шайба

8 VOE 976945

  • VOE 976945 - Шайба

9 VOE 13942336

  • VOE 13942336 - Шайба пружинная

9 VOE 13942336

  • VOE 13942336 - Шайба пружинная

10 VOE 13955827

  • VOE 13955827 - Гайка

10 VOE 13955827

  • VOE 13955827 - Гайка

11 VOE 960630

  • VOE 960630 - Пробка (заглушка)

11 VOE 960630

  • VOE 960630 - Пробка (заглушка)

12 VOE 13947621

  • VOE 13947621 - Прокладка плоская

12 VOE 13947621

  • VOE 13947621 - Прокладка плоская

13 VOE 4774068

  • VOE 4774068 - Трубка топливная

14 VOE 7025167

  • VOE 7025167 - Винт полый

14 VOE 7025167

  • VOE 7025167 - Винт полый

15 VOE 13947621

  • VOE 13947621 - Прокладка плоская

15 VOE 13947621

  • VOE 13947621 - Прокладка плоская

16 VOE 4774067

  • VOE 4774067 - Трубка топливная

17 VOE 7025167

  • VOE 7025167 - Винт полый

17 VOE 7025167

  • VOE 7025167 - Винт полый

18 VOE 13947621

  • VOE 13947621 - Прокладка плоская

18 VOE 13947621

  • VOE 13947621 - Прокладка плоская

19 VOE 404279

  • VOE 404279 - Зажим

19 VOE 404279

  • VOE 404279 - Зажим

20 VOE 955513

  • VOE 955513 - Винт с шестигранной головкой

20 VOE 955513

  • VOE 955513 - Винт с шестигранной головкой

21 VOE 955825

  • VOE 955825 - Гайка шестигранная

21 VOE 955825

  • VOE 955825 - Гайка

22 VOE 4774658

  • VOE 4774658 - Шланг топливный

23 VOE 479775

  • VOE 479775 - Клапан перепускной

23 VOE 479775

  • VOE 479775 - Клапан перепускной

24 VOE 13947621

  • VOE 13947621 - Прокладка плоская

24 VOE 13947621

  • VOE 13947621 - Прокладка плоская

25 VOE 7016496

  • VOE 7016496 - Винт полый

25 VOE 7016496

  • VOE 7016496 - Винт полый

26 VOE 465398

  • VOE 465398 - Линия дренажная
  • MO - 30537

26 VOE 465398

  • VOE 465398 - Линия дренажная
  • MO - 30537

27 VOE 957171

  • VOE 957171 - Прокладка

27 VOE 957171

  • VOE 957171 - Прокладка

28 VOE 7074033

  • VOE 7074033 - Винт полый

28 VOE 7074033

  • VOE 7074033 - Винт полый

29 VOE 4774658

  • VOE 4774658 - Шланг топливный

30 VOE 7025167

  • VOE 7025167 - Винт полый

30 VOE 7025167

  • VOE 7025167 - Винт полый

31 VOE 13947621

  • VOE 13947621 - Прокладка плоская

31 VOE 13947621

  • VOE 13947621 - Прокладка плоская

32 VOE 4822564

  • VOE 4822564 - Ниппель

33 VOE 13949278

  • VOE 13949278 - Гайка стопорная с фланцем

33 VOE 13949278

  • VOE 13949278 - Гайка стопорная с фланцем

34 VOE 952635

  • VOE 952635 - Зажим
  • D=25
  • 4

34 VOE 952635

  • VOE 952635 - Зажим
  • D=25
  • 4

35 VOE 952628

  • VOE 952628 - Зажим
  • D=14
  • 3

35 VOE 952628

  • VOE 952628 - Зажим
  • D=14
  • 3

36 VOE 945461

  • VOE 945461 - Трубка
  • L= 2950

36 VOE 945461

  • VOE 945461 - Трубка
  • L= 2950

37 VOE 952625

  • VOE 952625 - Зажим
  • D=9
  • 5

37 VOE 952625

  • VOE 952625 - Зажим
  • D=9
  • 5

38 VOE 952628

  • VOE 952628 - Зажим
  • D=14
  • 3

38 VOE 952628

  • VOE 952628 - Зажим
  • D=14
  • 3

39 VOE 946934

  • VOE 946934 - Винт с фланцем

39 VOE 946934

  • VOE 946934 - Винт с фланцем

40 VOE 942278

  • VOE 942278 - 942278

41 VOE 715190

  • VOE 715190 - Клапан запорный

42 VOE 87502

  • VOE 87502 - Кран сливной

43 VOE 13947621

  • VOE 13947621 - Прокладка плоская

43 VOE 13947621

  • VOE 13947621 - Прокладка плоская

44 VOE 13945416

  • VOE 13945416 - Ниппель банджо

45 VOE 967559

  • VOE 967559 - Втулка (распорная)

46 VOE 326599

  • VOE 326599 - Втулка обжимная

46 VOE 326599

  • VOE 326599 - Втулка обжимная

47 VOE 326596

  • VOE 326596 - Гайка фитинга

47 VOE 326596

  • VOE 326596 - Гайка фитинга

48 VOE 465399

  • VOE 465399 - Линия подачи

49 VOE 7048634

  • VOE 7048634 - Винт полый

49 VOE 7048634

  • VOE 7048634 - Винт полый

50 VOE 957173

  • VOE 957173 - Прокладка

50 VOE 957173

  • VOE 957173 - Прокладка

51 VOE 465584

  • VOE 465584 - 465584

52 VOE 950045

  • VOE 950045 - Винт с крестообразным шлицем

52 VOE 950045

  • VOE 950045 - Болт

53 VOE 940374

  • VOE 940374 - Зажим

53 VOE 940374

  • VOE 940374 - Зажим

54 VOE 954356

  • VOE 954356 - Гайка фитинга

54 VOE 954356

  • VOE 954356 - Гайка фитинга

55 VOE 954364

  • VOE 954364 - Втулка обжимная

55 VOE 954364

  • VOE 954364 - Втулка обжимная

56 VOE 329638

  • VOE 329638 - Ниппель угловой

56 VOE 329638

  • VOE 329638 - Ниппель угловой

57 VOE 13945460

  • VOE 13945460 - Труба пластиковая
  • L=1000

57 VOE 13945460

  • VOE 13945460 - Труба пластиковая
  • L=1000

58 VOE 954356

  • VOE 954356 - Гайка фитинга

58 VOE 954356

  • VOE 954356 - Гайка фитинга

59 VOE 954364

  • VOE 954364 - Втулка обжимная

59 VOE 954364

  • VOE 954364 - Втулка обжимная

60 VOE 944717

  • VOE 944717 - Втулка (распорная)

60 VOE 944717

  • VOE 944717 - Втулка (распорная)

61 VOE 940374

  • VOE 940374 - Зажим

61 VOE 940374

  • VOE 940374 - Зажим

62 VOE 13945417

  • VOE 13945417 - Ниппель банджо

62 VOE 13945417

  • VOE 13945417 - Ниппель банджо

63 VOE 954385

  • VOE 954385 - Ниппель угловой

63 VOE 954385

  • VOE 954385 - Ниппель угловой

64 VOE 968178

  • VOE 968178 - Винт полый

64 VOE 968178

  • VOE 968178 - Винт полый

65 VOE 13947282

  • VOE 13947282 - Прокладка

65 VOE 13947282

  • VOE 13947282 - Прокладка

66 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

66 VOE 4881440

  • VOE 4881440 - Стяжка кабельная
