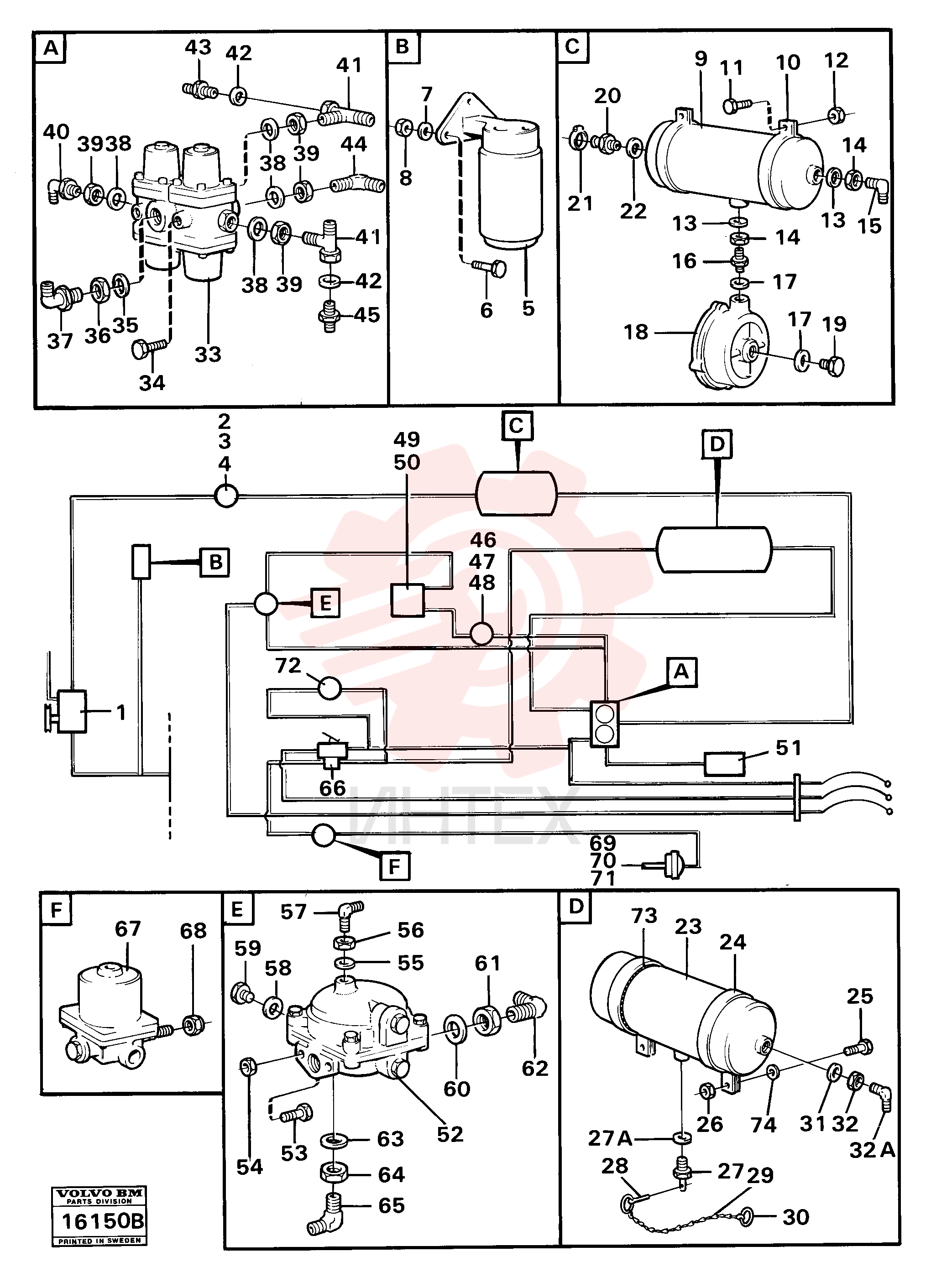

VOE 945984 Ниппель (часть 1)

VOE 945984 Ниппель (часть 1)

— VOE 945984

  • VOE 945984 - Ниппель
  • Серийный № 57503-

— VOE 943924

  • VOE 943924 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 58208-

— VOE 943924

  • VOE 943924 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 58208-

— VOE 943924

  • VOE 943924 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 58208-

— VOE 943924

  • VOE 943924 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 58208-

— VOE 1581425

  • VOE 1581425 - Клапан сливной

— VOE 1581425

  • VOE 1581425 - Клапан сливной

— VOE 11061841

  • VOE 11061841 - Бак

— VOE 272701

  • VOE 272701 - Ремкомплект

— VOE 272701

  • VOE 272701 - Ремкомплект

— VOE 945895

  • VOE 945895 - Гайка шестигранная
  • Серийный № 57291-

— VOE 945895

  • VOE 945895 - Гайка шестигранная
  • Серийный № 57291-

— VOE 955302

  • VOE 955302 - Винт с шестигранной головкой

— VOE 955302

  • VOE 955302 - Винт с шестигранной головкой

— VOE 13947281

  • VOE 13947281 - Прокладка
  • Серийный № 57503-

— VOE 13947281

  • VOE 13947281 - Прокладка
  • Серийный № 57503-

— VOE 1578928

  • VOE 1578928 - Индикатор давления
  • Серийный № 57503-

— VOE 1578928

  • VOE 1578928 - Индикатор давления
  • Серийный № 57503-

— VOE 6212137

  • VOE 6212137 - Ремкомплект
  • Серийный № 57291-

— VOE 955948

  • VOE 955948 - Шайба зубчатая

— VOE 955948

  • VOE 955948 - Шайба зубчатая

— VOE 1587176

  • VOE 1587176 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 58208-

— VOE 1587176

  • VOE 1587176 - Кольцо уплотнительное (О-кольцо)
  • Серийный № 58208-

— VOE 4861346

  • VOE 4861346 - Регулятор
  • Серийный № 57291-

2 VOE 6646303

  • VOE 6646303 - Регулятор
  • Серийный № до 57290

3 VOE 955306

  • VOE 955306 - Винт с шестигранной головкой

3 VOE 955306

  • VOE 955306 - Винт с шестигранной головкой

4 VOE 13945408

  • VOE 13945408 - Гайка

4 VOE 13945408

  • VOE 13945408 - Гайка

6 VOE 955273

  • VOE 955273 - Винт с шестигранной головкой

6 VOE 955273

  • VOE 955273 - Винт с шестигранной головкой

7 VOE 955892

  • VOE 955892 - Шайба

7 VOE 955892

  • VOE 955892 - Шайба

8 VOE 13963105

  • VOE 13963105 - Гайка стопорная

8 VOE 13963105

  • VOE 13963105 - Гайка стопорная

9 VOE 11117324

  • VOE 11117324 - Бак

9 VOE 11117324

  • VOE 11117324 - Бак

10 VOE 6615513

  • VOE 6615513 - Хомут ленточный натяжной

10 VOE 6615513

  • VOE 6615513 - Хомут ленточный натяжной

11 VOE 13965179

  • VOE 13965179 - Болт

11 VOE 13965179

  • VOE 13965179 - Винт

12 VOE 13945408

  • VOE 13945408 - Гайка

12 VOE 13945408

  • VOE 13945408 - Гайка

13 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

13 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

14 VOE 945895

  • VOE 945895 - Гайка шестигранная
  • Серийный № -57290

14 VOE 945895

  • VOE 945895 - Гайка шестигранная
  • Серийный № -57290

15 VOE 945925

  • VOE 945925 - Ниппель угловой
  • Серийный № -57290

15 VOE 945925

  • VOE 945925 - Ниппель угловой
  • Серийный № -57290

16 VOE 13946111

  • VOE 13946111 - Ниппель

17 VOE 13947622

  • VOE 13947622 - Прокладка плоская

17 VOE 13947622

  • VOE 13947622 - Прокладка плоская

18 VOE 1577953

  • VOE 1577953 - Клапан сливной

19 VOE 960631

  • VOE 960631 - Пробка (заглушка)

20 VOE 6615594

  • VOE 6615594 - Ниппель

21 VOE 13943472

  • VOE 13943472 - Хомут шланговый

22 VOE 13947627

  • VOE 13947627 - Прокладка плоская

22 VOE 13947627

  • VOE 13947627 - Прокладка плоская

23 VOE 11061841

  • VOE 11061841 - Бак

24 VOE 748171

  • VOE 748171 - Хомут ленточный натяжной

24 VOE 748171

  • VOE 748171 - Хомут ленточный натяжной

25 VOE 13965179

  • VOE 13965179 - Болт

25 VOE 13965179

  • VOE 13965179 - Винт

26 VOE 13945408

  • VOE 13945408 - Гайка

26 VOE 13945408

  • VOE 13945408 - Гайка

27 VOE 1581425

  • VOE 1581425 - Клапан сливной

27 VOE 1581425

  • VOE 1581425 - Клапан сливной

27A VOE 13947627

  • VOE 13947627 - Прокладка плоская

27A VOE 13947627

  • VOE 13947627 - Прокладка плоская

28 VOE 907834

  • VOE 907834 - Шплинт

29 VOE 4965080

  • VOE 4965080 - Цепь
  • L = 430

29 VOE 4965080

  • VOE 4965080 - Цепь
  • L = 430

30 VOE 6626486

  • VOE 6626486 - Кольцо

30 VOE 6626486

  • VOE 6626486 - Кольцо

31 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

31 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

32 VOE 945895

  • VOE 945895 - Гайка шестигранная

32 VOE 945895

  • VOE 945895 - Гайка шестигранная

32A VOE 945922

  • VOE 945922 - Ниппель угловой

32A VOE 945922

  • VOE 945922 - Ниппель угловой

33 VOE 4871098

  • VOE 4871098 - Клапан защитный

33 VOE 4871098

  • VOE 4871098 - Клапан защитный

34 VOE 13946173

  • VOE 13946173 - Винт

34 VOE 13946173

  • VOE 13946173 - Болт

35 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

35 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

36 VOE 945895

  • VOE 945895 - Гайка шестигранная

36 VOE 945895

  • VOE 945895 - Гайка шестигранная

37 VOE 945925

  • VOE 945925 - Ниппель угловой

37 VOE 945925

  • VOE 945925 - Ниппель угловой

38 VOE 945959

  • VOE 945959 - Прокладка
  • Серийный № -58207

38 VOE 945959

  • VOE 945959 - Прокладка
  • Серийный № -58207

39 VOE 13945958

  • VOE 13945958 - Гайка

39 VOE 13945958

  • VOE 13945958 - Гайка

40 VOE 945964

  • VOE 945964 - Ниппель угловой

40 VOE 945964

  • VOE 945964 - Ниппель угловой

41 VOE 948797

  • VOE 948797 - Ниппель

41 VOE 948797

  • VOE 948797 - Ниппель

42 VOE 13947627

  • VOE 13947627 - Прокладка плоская

42 VOE 13947627

  • VOE 13947627 - Прокладка плоская

43 VOE 945904

  • VOE 945904 - Ниппель

43 VOE 945904

  • VOE 945904 - Ниппель

44 VOE 945963

  • VOE 945963 - Ниппель угловой

44 VOE 945963

  • VOE 945963 - Ниппель угловой

45 VOE 945907

  • VOE 945907 - Ниппель

46 VOE 1584895

  • VOE 1584895 - Клапан встроенный в сборе

47 VOE 946934

  • VOE 946934 - Винт с фланцем

47 VOE 946934

  • VOE 946934 - Винт с фланцем

48 VOE 13949278

  • VOE 13949278 - Гайка стопорная с фланцем

48 VOE 13949278

  • VOE 13949278 - Гайка стопорная с фланцем

49 VOE 4822431

  • VOE 4822431 - Клапан стояночного тормоза

49 VOE 4822431

  • VOE 4822431 - Клапан стояночного тормоза

50 VOE 946934

  • VOE 946934 - Винт с фланцем

50 VOE 946934

  • VOE 946934 - Винт с фланцем

52 VOE 1505036

  • VOE 1505036 - Клапан релейный

52 VOE 1505036

  • VOE 1505036 - Клапан релейный

53 VOE 13945444

  • VOE 13945444 - Болт

53 VOE 13945444

  • VOE 13945444 - Винт

54 VOE 13945408

  • VOE 13945408 - Гайка

54 VOE 13945408

  • VOE 13945408 - Гайка

55 VOE 945897

  • VOE 945897 - Прокладка
  • Серийный № -58207

55 VOE 945897

  • VOE 945897 - Прокладка
  • Серийный № -58207

56 VOE 945893

  • VOE 945893 - Гайка шестигранная

56 VOE 945893

  • VOE 945893 - Гайка шестигранная

57 VOE 945917

  • VOE 945917 - Ниппель
  • Серийный № -57502

58 VOE 13947622

  • VOE 13947622 - Прокладка плоская

58 VOE 13947622

  • VOE 13947622 - Прокладка плоская

59 VOE 960631

  • VOE 960631 - Пробка (заглушка)

60 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

60 VOE 13949657

  • VOE 13949657 - Кольцо уплотнительное (О-кольцо)

61 VOE 945895

  • VOE 945895 - Гайка шестигранная

61 VOE 945895

  • VOE 945895 - Гайка шестигранная

62 VOE 945922

  • VOE 945922 - Ниппель угловой

62 VOE 945922

  • VOE 945922 - Ниппель угловой

63 VOE 945959

  • VOE 945959 - Прокладка
  • Серийный № -58207

63 VOE 945959

  • VOE 945959 - Прокладка
  • Серийный № -58207

64 VOE 13945958

  • VOE 13945958 - Гайка

64 VOE 13945958

  • VOE 13945958 - Гайка

65 VOE 945963

  • VOE 945963 - Ниппель угловой

65 VOE 945963

  • VOE 945963 - Ниппель угловой

66 VOE 4822488

  • VOE 4822488 - Клапан тормозной

66 VOE 4822488

  • VOE 4822488 - Клапан тормозной

67 VOE 1576614

  • VOE 1576614 - Клапан

68 VOE 13945408

  • VOE 13945408 - Гайка

68 VOE 13945408

  • VOE 13945408 - Гайка

70 VOE 959662

  • VOE 959662 - Винт с шестигранной головкой

70 VOE 959662

  • VOE 959662 - Винт с шестигранной головкой

71 VOE 13955897

  • VOE 13955897 - Шайба

71 VOE 13955897

  • VOE 13955897 - Шайба

73 VOE 4822758

  • VOE 4822758 - 4822758

74 VOE 13955894

  • VOE 13955894 - Шайба

74 VOE 13955894

  • VOE 13955894 - Шайба
