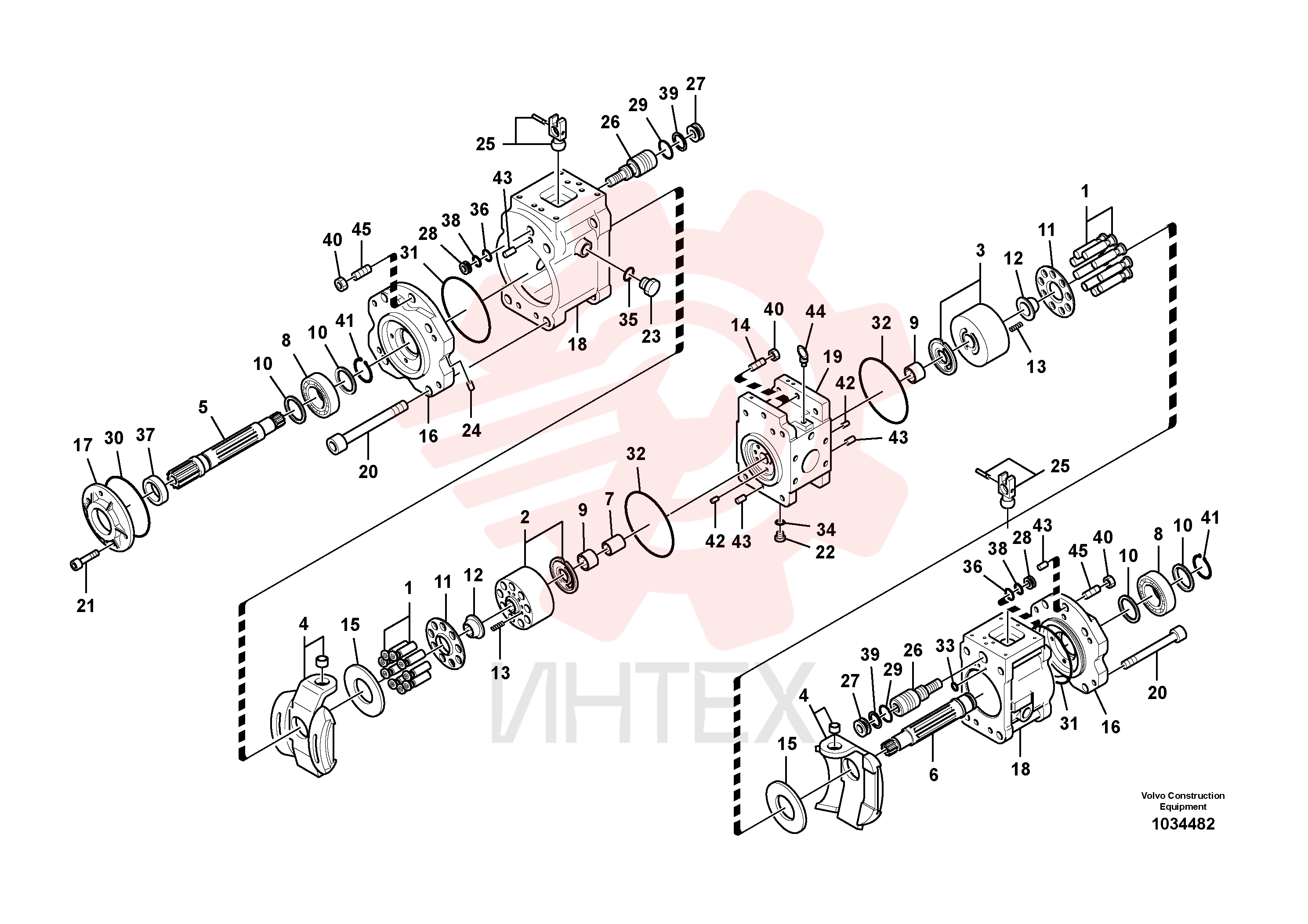

VOE 14531858 Насос (часть 3)
— VOE 14531858
- VOE 14531858 - Насос
— VOE 14531858
- VOE 14531858 - Насос
1 VOE 14508514
- VOE 14508514 - Поршень
1 VOE 14508514
- VOE 14508514 - Поршень
2 VOE 14508516
- VOE 14508516 - Цилиндр
- Правый
3 VOE 14508522
- VOE 14508522 - Цилиндр
- Левый
4 SA 8230-32220
- SA 8230-32220 - Пластина
5 SA 8230-09231
- SA 8230-09231 - Вал
6 SA 8230-28260
- SA 8230-28260 - Вал
7 SA 8230-28280
- SA 8230-28280 - Втулка шлицевая
8 SA 8230-25430
- SA 8230-25430 - Подшипник
9 VOE 14511629
- VOE 14511629 - Подшипник игольчатый
10 SA 8230-14520
- SA 8230-14520 - Вставка
11 SA 8230-09220
- SA 8230-09220 - Втулка
12 VOE 14508524
- VOE 14508524 - Втулка
13 SA 8230-09380
- SA 8230-09380 - Пружина
14 SA 8230-09420
- SA 8230-09420 - Болт
15 SA 8230-09620
- SA 8230-09620 - Пластина
16 SA 8230-32180
- SA 8230-32180 - Опора
17 SA 8230-09270
- SA 8230-09270 - Крышка
18 SA 8230-08910
- SA 8230-08910 - Корпус насоса
19 SA 8230-08920
- SA 8230-08920 - Корпус
20 SA 8230-09390
- SA 8230-09390 - Болт
21 SA 8230-25840
- SA 8230-25840 - Болт
21 SA 8230-25840
- SA 8230-25840 - Болт
22 SA 9415-11021
- SA 9415-11021 - Пробка (заглушка)
23 SA 8230-26050
- SA 8230-26050 - Пробка (заглушка)
24 SA 7242-11040
- SA 7242-11040 - Пробка (заглушка)
24 SA 7242-11040
- SA 7242-11040 - Пробка (заглушка)
25 SA 8230-09730
- SA 8230-09730 - Палец
26 VOE 14508528
- VOE 14508528 - Поршень
27 VOE 14511631
- VOE 14511631 - Упор
28 SA 8230-09410
- SA 8230-09410 - Упор
29 VOE 14528251
- VOE 14528251 - Кольцо уплотнительное (О-кольцо)
30 VOE 14534033
- VOE 14534033 - Кольцо уплотнительное (О-кольцо)
30 VOE 14534033
- VOE 14534033 - Кольцо уплотнительное (О-кольцо)
31 VOE 14534032
- VOE 14534032 - Кольцо уплотнительное (О-кольцо)
32 VOE 14534031
- VOE 14534031 - Кольцо уплотнительное (О-кольцо)
33 VOE 14533604
- VOE 14533604 - Кольцо уплотнительное (О-кольцо)
33 VOE 14533604
- VOE 14533604 - Кольцо уплотнительное (О-кольцо)
34 VOE 14534029
- VOE 14534029 - Кольцо уплотнительное (О-кольцо)
35 VOE 14534028
- VOE 14534028 - Кольцо уплотнительное (О-кольцо)
36 VOE 14528250
- VOE 14528250 - Кольцо уплотнительное (О-кольцо)
37 VOE 14511632
- VOE 14511632 - Уплотнение
38 VOE 14880816
- VOE 14880816 - Кольцо
38 VOE 14880816
- VOE 14880816 - Кольцо
39 SA 9566-20300
- SA 9566-20300 - Кольцо
40 SA 8230-25620
- SA 8230-25620 - Гайка
41 SA 9541-01035
- SA 9541-01035 - Кольцо
42 SA 8230-26400
- SA 8230-26400 - Палец
43 SA 7223-00660
- SA 7223-00660 - Штифт пружинный
44 SA 8230-25450
- SA 8230-25450 - Болт откидной (рым-болт)
45 SA 8230-26780
- SA 8230-26780 - Болт
100 VOE 14555218
- VOE 14555218 - Уплотнение
