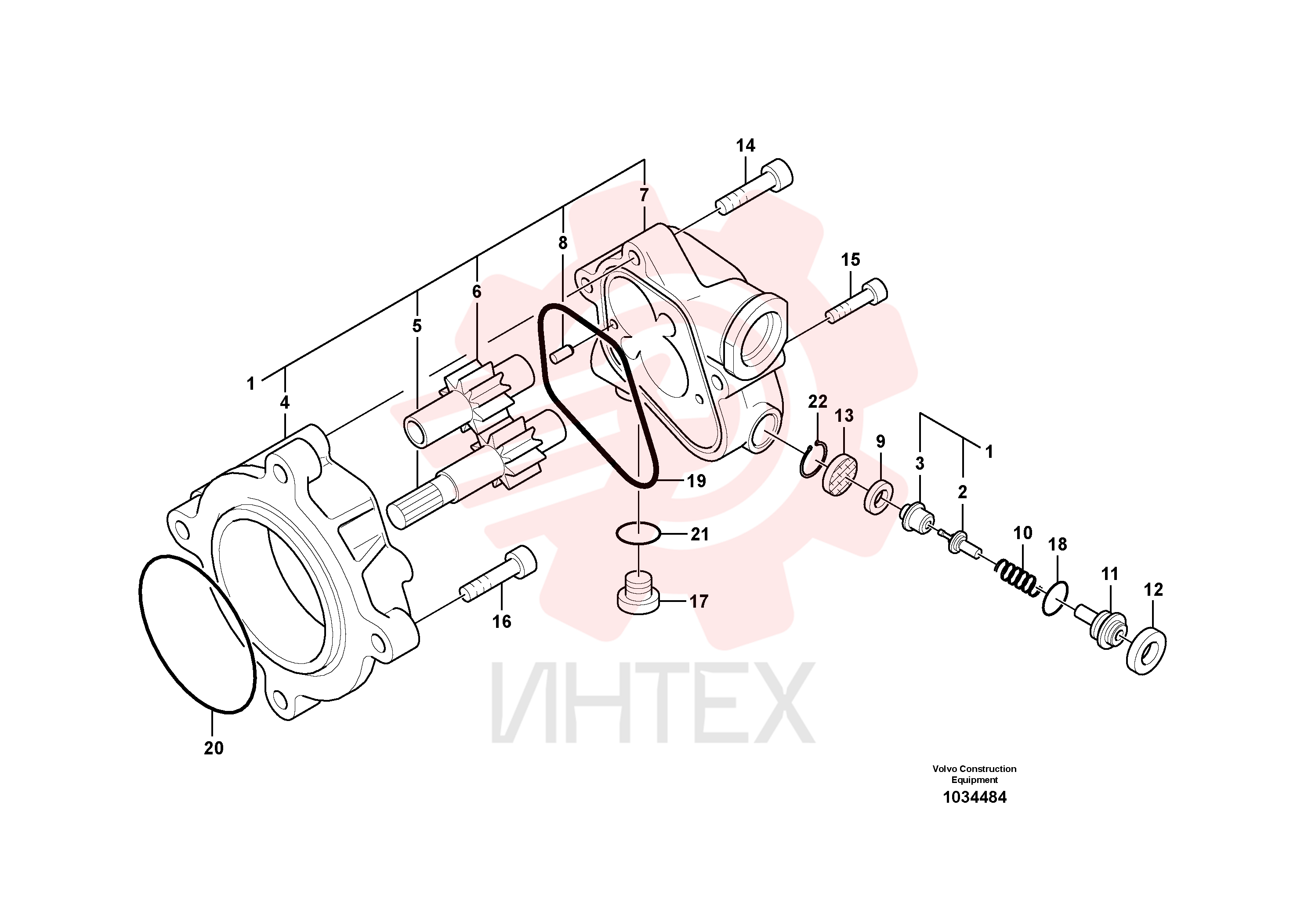

VOE 14534034 Насос пилотный (шестерённый) (часть 1)

VOE 14534034 Насос пилотный (шестерённый) (часть 1)

— VOE 14534034

  • VOE 14534034 - Насос пилотный (шестерённый)

— VOE 14534034

  • VOE 14534034 - Насос пилотный (шестерённый)

1 VOE 14534035

  • VOE 14534035 - Корпус

1 VOE 14534035

  • VOE 14534035 - Корпус

2 14534041

  • 14534041 - Тарелка клапана

3 14534040

  • 14534040 - Седло

4 VOE 14534036

  • VOE 14534036 - Корпус

4 VOE 14534036

  • VOE 14534036 - Корпус

7 SA 8230-08900

  • SA 8230-08900 - Корпус

9 VOE 14534039

  • VOE 14534039 - Кольцо

9 VOE 14534039

  • VOE 14534039 - Кольцо

10 VOE 14534038

  • VOE 14534038 - Пружина

10 VOE 14534038

  • VOE 14534038 - Пружина

11 VOE 14534037

  • VOE 14534037 - Болт

11 VOE 14534037

  • VOE 14534037 - Болт

12 SA 7217-00290

  • SA 7217-00290 - Гайка стопорная

13 SA 8230-08770

  • SA 8230-08770 - Фильтр топливный

13 SA 8230-08770

  • SA 8230-08770 - Фильтр топливный

14 SA 8230-26250

  • SA 8230-26250 - Винт

14 SA 8230-26250

  • SA 8230-26250 - Болт

15 SA 8230-26270

  • SA 8230-26270 - Болт

15 SA 8230-26270

  • SA 8230-26270 - Винт

16 SA 8230-26240

  • SA 8230-26240 - Гнездо

17 SA 9415-11021

  • SA 9415-11021 - Пробка (заглушка)

18 VOE 983507

  • VOE 983507 - Кольцо уплотнительное (О-кольцо)

18 VOE 983507

  • VOE 983507 - Кольцо уплотнительное (О-кольцо)

19 SA 7223-02210

  • SA 7223-02210 - Кольцо

20 VOE 14534033

  • VOE 14534033 - Кольцо уплотнительное (О-кольцо)

20 VOE 14534033

  • VOE 14534033 - Кольцо уплотнительное (О-кольцо)

21 VOE 983502

  • VOE 983502 - Кольцо уплотнительное (О-кольцо)

21 VOE 983502

  • VOE 983502 - Кольцо уплотнительное (О-кольцо)

22 SA 9541-02018

  • SA 9541-02018 - Кольцо стопорное

22 SA 9541-02018

  • SA 9541-02018 - Кольцо

100 VOE 14534042

  • VOE 14534042 - Комплект уплотнений
