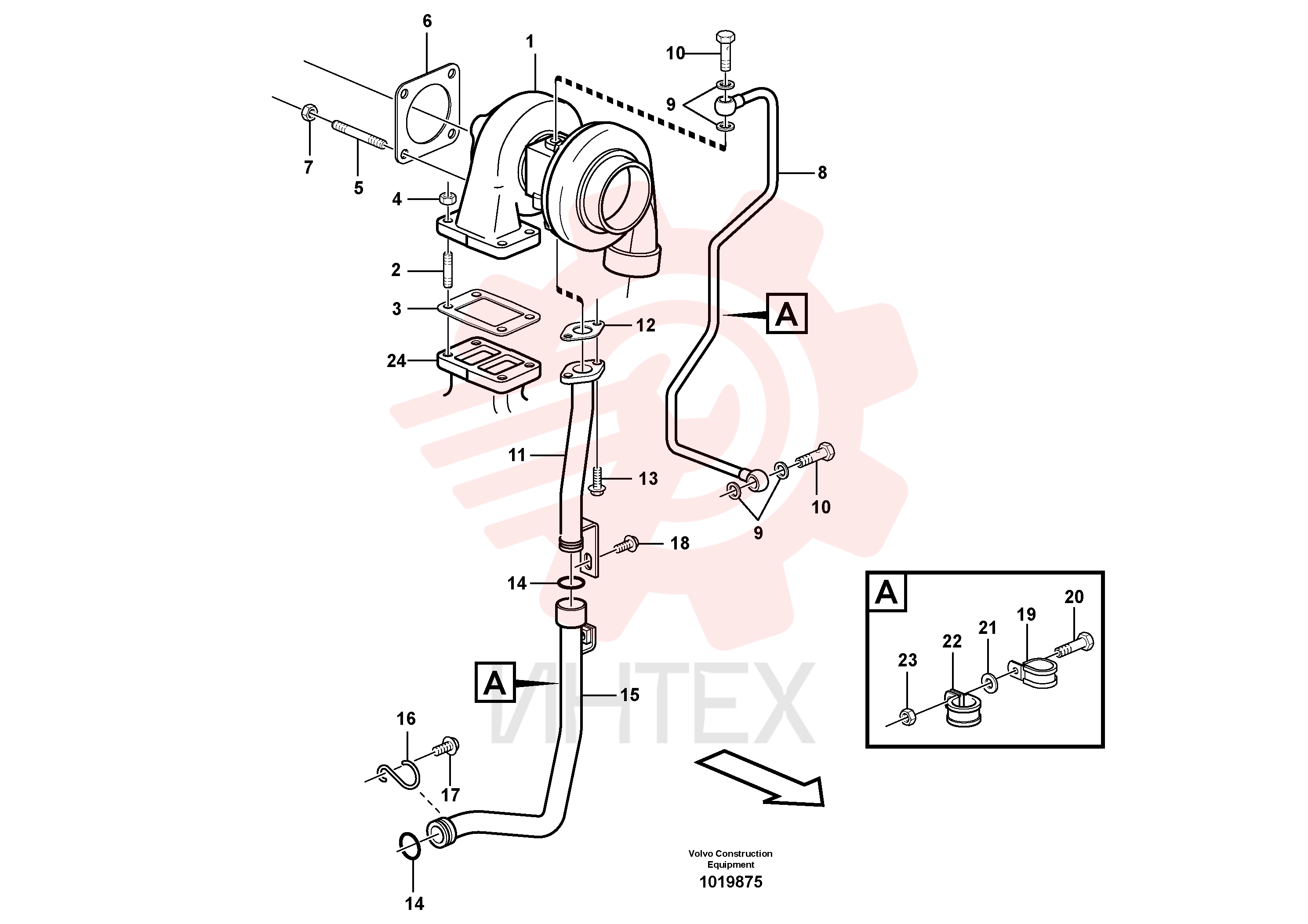

VOE 20856791 Турбокомпрессор (турбина)

VOE 20856791 Турбокомпрессор (турбина)

1 VOE 20856791

  • VOE 20856791 - Турбокомпрессор (турбина)

2 VOE 20990106

  • VOE 20990106 - Шпилька

3 VOE 20559835

  • VOE 20559835 - Прокладка

4 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

4 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

5 VOE 20412314

  • VOE 20412314 - Шпилька

5 VOE 20412314

  • VOE 20412314 - Шпилька

6 VOE 20792408

  • VOE 20792408 - Прокладка

7 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

7 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

8 VOE 20805450

  • VOE 20805450 - Линия масляная

9 VOE 13947621

  • VOE 13947621 - Прокладка плоская

9 VOE 13947621

  • VOE 13947621 - Прокладка плоская

10 VOE 7025167

  • VOE 7025167 - Винт полый

10 VOE 7025167

  • VOE 7025167 - Винт полый

11 VOE 20799796

  • VOE 20799796 - Линия сливная

12 VOE 20405790

  • VOE 20405790 - Прокладка

12 VOE 20405790

  • VOE 20405790 - Прокладка

13 VOE 20405885

  • VOE 20405885 - Болт

13 VOE 20405885

  • VOE 20405885 - Болт

14 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

14 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

15 VOE 20805465

  • VOE 20805465 - Линия масляная

16 VOE 20405789

  • VOE 20405789 - Тарелка клапана

16 VOE 20405789

  • VOE 20405789 - Тарелка клапана

17 VOE 20405792

  • VOE 20405792 - Болт

17 VOE 20405792

  • VOE 20405792 - Болт

18 VOE 20405898

  • VOE 20405898 - Болт

18 VOE 20405898

  • VOE 20405898 - Болт

19 VOE 20405532

  • VOE 20405532 - Зажим

19 VOE 20405532

  • VOE 20405532 - Зажим

20 VOE 20405504

  • VOE 20405504 - Болт

20 VOE 20405504

  • VOE 20405504 - Болт

21 VOE 20450730

  • VOE 20450730 - Втулка

21 VOE 20450730

  • VOE 20450730 - Втулка

22 VOE 20450987

  • VOE 20450987 - Зажим

22 VOE 20450987

  • VOE 20450987 - Зажим

23 VOE 20405733

  • VOE 20405733 - Гайка шестигранная

23 VOE 20405733

  • VOE 20405733 - Гайка шестигранная
