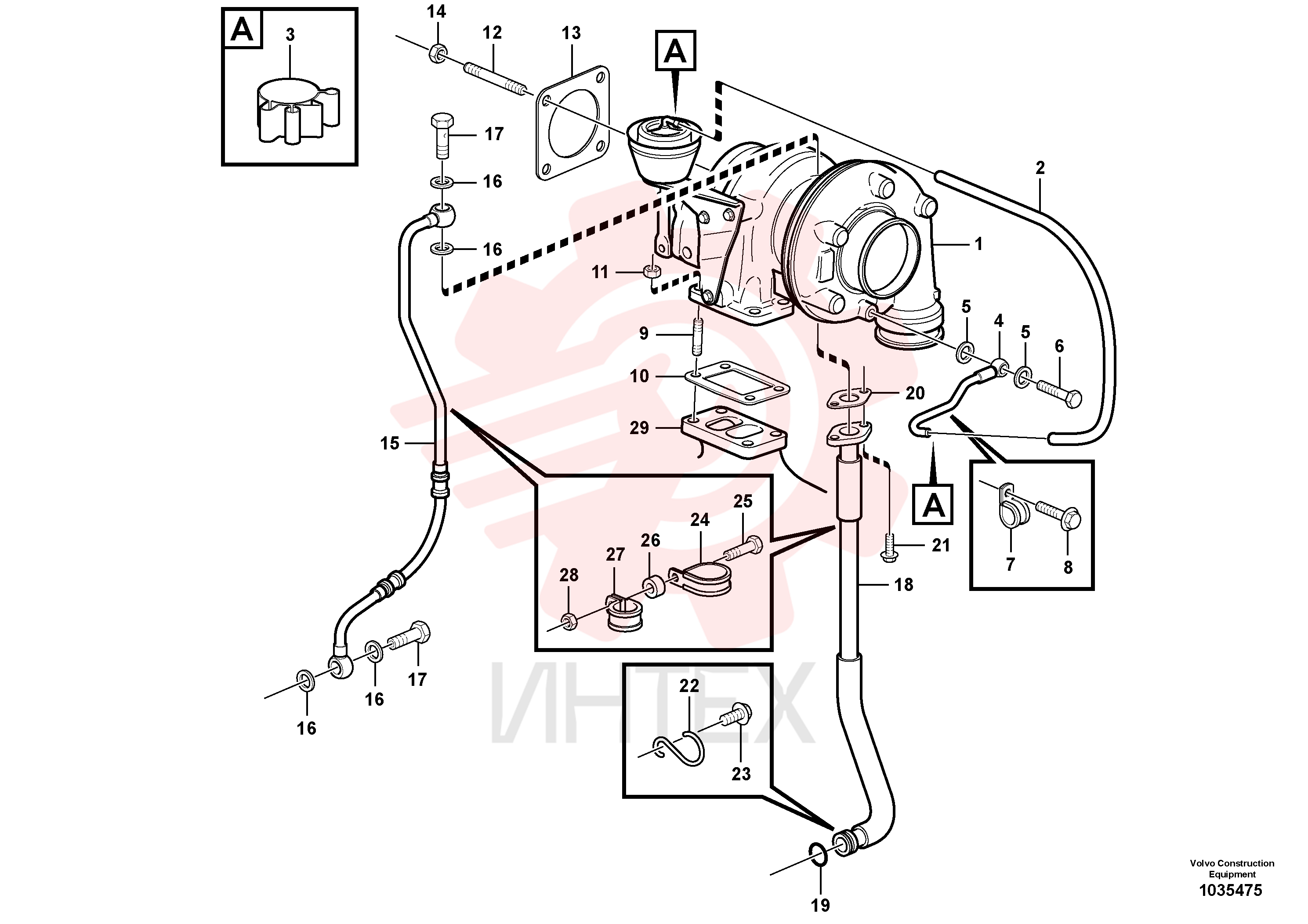

VOE 21109241 Турбокомпрессор (турбина)

VOE 21109241 Турбокомпрессор (турбина)

1 VOE 21109241

  • VOE 21109241 - Турбокомпрессор (турбина)

2 VOE 21109244

  • VOE 21109244 - Шланг

3 VOE 20405568

  • VOE 20405568 - Скоба (хомут)

3 VOE 20405568

  • VOE 20405568 - Скоба (хомут)

4 VOE 21044894

  • VOE 21044894 - Труба давления управления

5 VOE 20971248

  • VOE 20971248 - Кольцо уплотнительное

6 VOE 888767

  • VOE 888767 - Винт полый

7 VOE 21090008

  • VOE 21090008 - Зажим

8 VOE 20405898

  • VOE 20405898 - Болт

8 VOE 20405898

  • VOE 20405898 - Болт

9 VOE 20990106

  • VOE 20990106 - Шпилька

10 VOE 20559835

  • VOE 20559835 - Прокладка

11 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

11 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

12 VOE 20412314

  • VOE 20412314 - Шпилька

12 VOE 20412314

  • VOE 20412314 - Шпилька

13 VOE 20792408

  • VOE 20792408 - Прокладка

14 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

14 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

15 VOE 21134562

  • VOE 21134562 - Линия масляная

16 VOE 13947621

  • VOE 13947621 - Прокладка плоская

16 VOE 13947621

  • VOE 13947621 - Прокладка плоская

17 VOE 7025167

  • VOE 7025167 - Винт полый

17 VOE 7025167

  • VOE 7025167 - Винт полый

18 VOE 21134583

  • VOE 21134583 - Линия сливная

19 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

19 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

20 VOE 20405790

  • VOE 20405790 - Прокладка

20 VOE 20405790

  • VOE 20405790 - Прокладка

21 VOE 20405885

  • VOE 20405885 - Болт

21 VOE 20405885

  • VOE 20405885 - Болт

22 VOE 20405789

  • VOE 20405789 - Тарелка клапана

22 VOE 20405789

  • VOE 20405789 - Тарелка клапана

23 VOE 20405792

  • VOE 20405792 - Болт

23 VOE 20405792

  • VOE 20405792 - Болт

24 VOE 993277

  • VOE 993277 - Зажим

25 VOE 20405504

  • VOE 20405504 - Болт

25 VOE 20405504

  • VOE 20405504 - Болт

26 VOE 20450730

  • VOE 20450730 - Втулка

26 VOE 20450730

  • VOE 20450730 - Втулка

27 VOE 20450987

  • VOE 20450987 - Зажим

27 VOE 20450987

  • VOE 20450987 - Зажим

28 VOE 20501349

  • VOE 20501349 - Гайка шестигранная

28 VOE 20501349

  • VOE 20501349 - Гайка шестигранная
