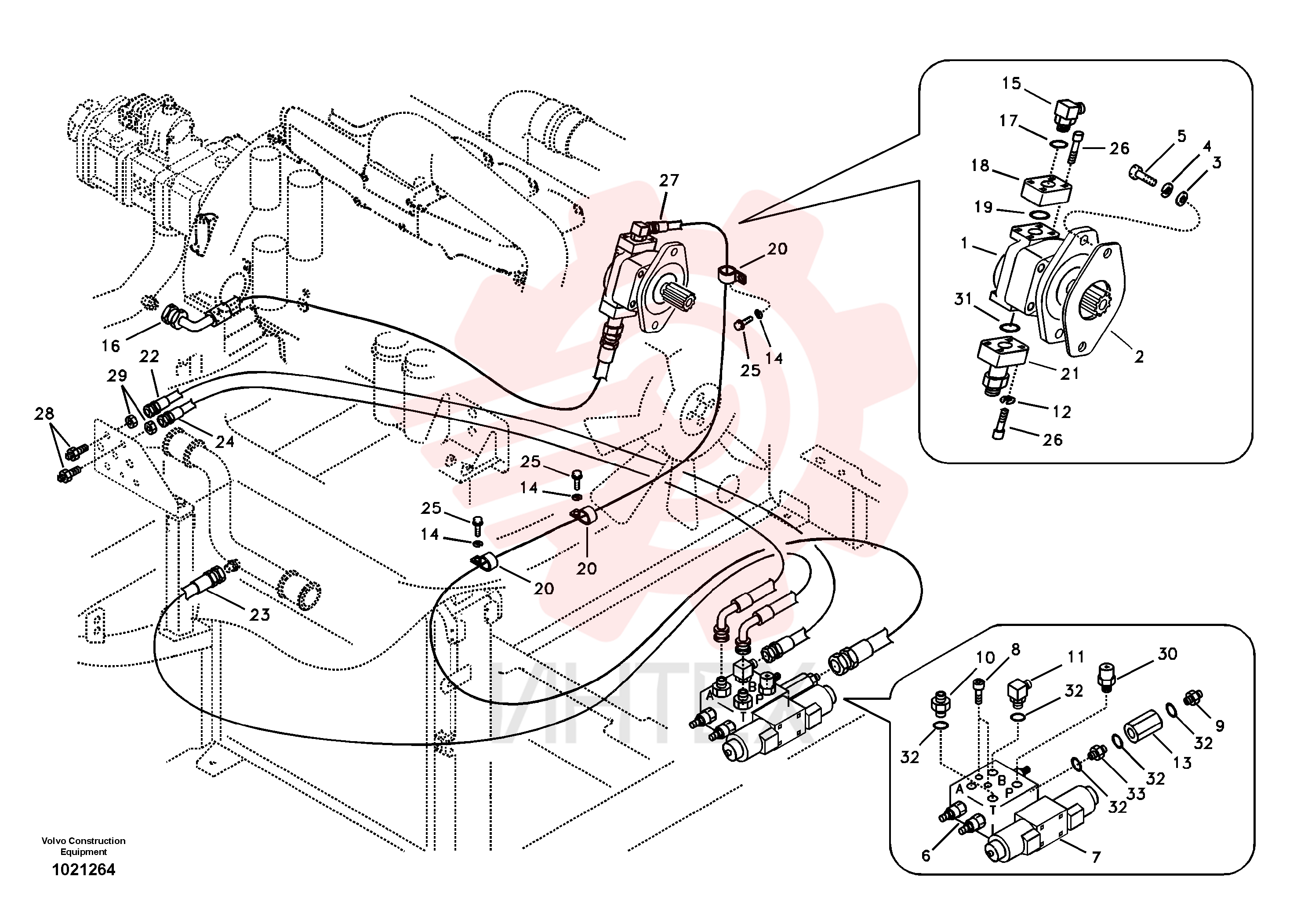

VOE 14500110 Клапан предохранительный (разгрузочный, сброса давления) (часть 1)

VOE 14500110 Клапан предохранительный (разгрузочный, сброса давления) (часть 1)

— VOE 14500110

  • VOE 14500110 - Клапан предохранительный (разгрузочный
  • сброса давления)

— VOE 14527267

  • VOE 14527267 - Катушка электромагнитная

1 VOE 14531413

  • VOE 14531413 - Насос пилотный (шестерённый)

2 VOE 14531148

  • VOE 14531148 - Прокладка

2 VOE 14531148

  • VOE 14531148 - Прокладка

3 SA 9211-12000

  • SA 9211-12000 - Шайба

3 SA 9211-12000

  • SA 9211-12000 - Шайба

4 VOE 955923

  • VOE 955923 - Шайба пружинная

4 VOE 955923

  • VOE 955923 - Шайба пружинная

5 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

5 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

6 VOE 14551806

  • VOE 14551806 - Клапан

7 VOE 14531860

  • VOE 14531860 - Клапан встроенный в сборе

8 VOE 984350

  • VOE 984350 - Винт с внутренним шестигранником

9 SA 9412-11140

  • SA 9412-11140 - Соединитель

10 SA 9412-11030

  • SA 9412-11030 - Соединитель

11 SA 9413-11020

  • SA 9413-11020 - Угольник

12 VOE 955922

  • VOE 955922 - Шайба пружинная

12 VOE 955922

  • VOE 955922 - Шайба пружинная

13 VOE 14531088

  • VOE 14531088 - Клапан обратный

14 SA 9211-10000

  • SA 9211-10000 - Шайба

14 SA 9211-10000

  • SA 9211-10000 - Шайба

15 SA 9413-11030

  • SA 9413-11030 - Угольник

16 SA 9452-06232

  • SA 9452-06232 - Шланг

17 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

17 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

18 VOE 14511539

  • VOE 14511539 - Корпус клапана

19 VOE 948699

  • VOE 948699 - Кольцо уплотнительное (О-кольцо)

19 VOE 948699

  • VOE 948699 - Кольцо уплотнительное (О-кольцо)

20 VOE 14500295

  • VOE 14500295 - Скоба (хомут)

20 VOE 14500295

  • VOE 14500295 - Скоба (хомут)

21 VOE 14543540

  • VOE 14543540 - Фланец

22 SA 9451-03548

  • SA 9451-03548 - Шланг в сборе

23 SA 9453-03246

  • SA 9453-03246 - Шланг

23 SA 9453-03246

  • SA 9453-03246 - Шланг в сборе

24 SA 9453-03550

  • SA 9453-03550 - Шланг в сборе

25 SA 9011-11003

  • SA 9011-11003 - Болт

26 VOE 984082

  • VOE 984082 - Винт с внутренним шестигранником

27 SA 9451-04472

  • SA 9451-04472 - Шланг

28 SA 9416-11101

  • SA 9416-11101 - Соединитель

29 SA 2043-00120

  • SA 2043-00120 - Гайка

29 SA 2043-00120

  • SA 2043-00120 - Гайка шестигранная

30 VOE 14609529

  • VOE 14609529 - Ниппель

31 VOE 948700

  • VOE 948700 - Кольцо уплотнительное (О-кольцо)

32 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

32 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

33 SA 9411-96030

  • SA 9411-96030 - Соединитель
