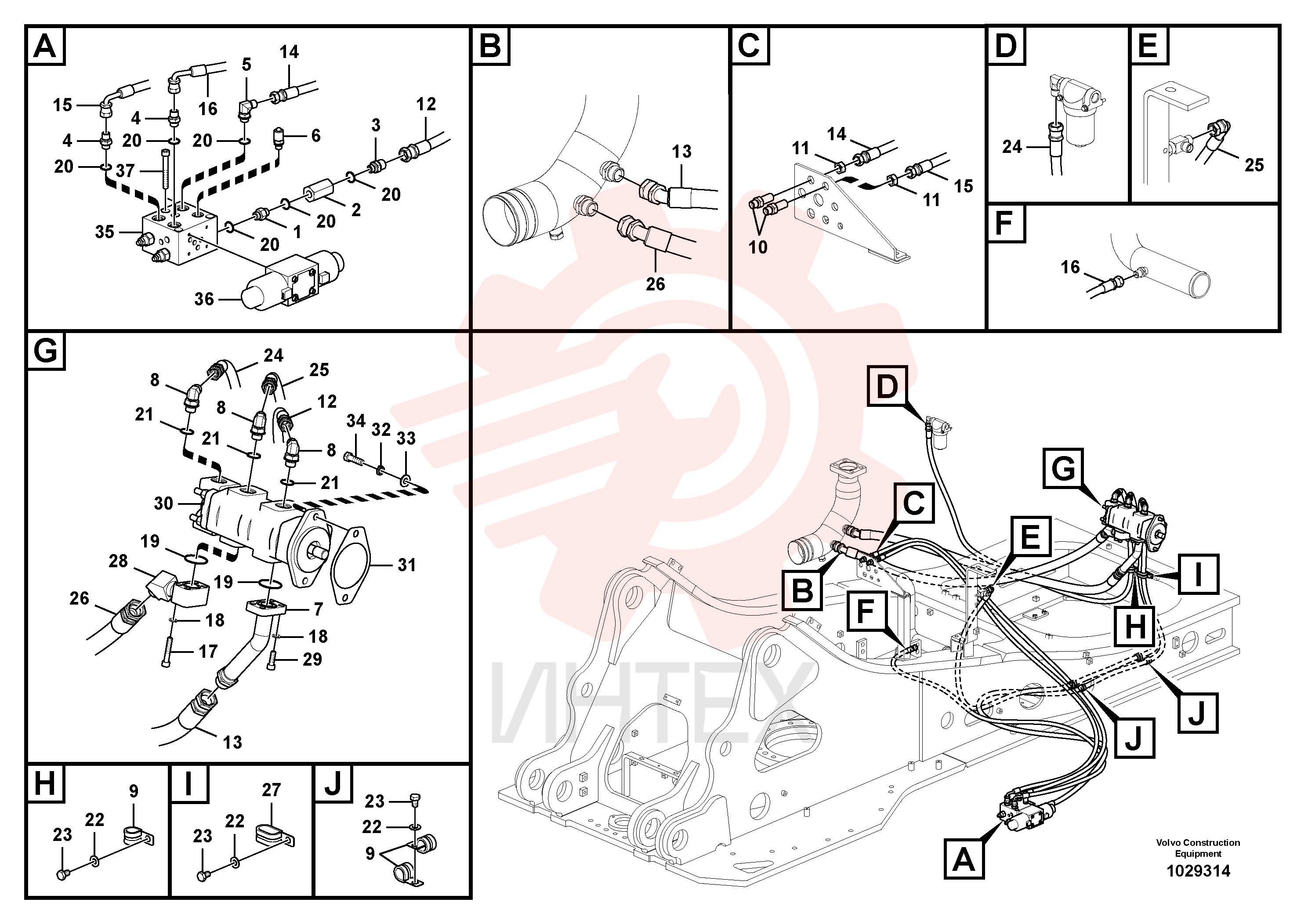

VOE 14500110 Клапан предохранительный (разгрузочный, сброса давления) (часть 2)

VOE 14500110 Клапан предохранительный (разгрузочный, сброса давления) (часть 2)

— VOE 14500110

  • VOE 14500110 - Клапан предохранительный (разгрузочный
  • сброса давления)

— VOE 14527267

  • VOE 14527267 - Катушка электромагнитная

1 SA 9411-96030

  • SA 9411-96030 - Соединитель

2 VOE 14531088

  • VOE 14531088 - Клапан обратный

3 SA 9412-11140

  • SA 9412-11140 - Соединитель

4 SA 9412-11030

  • SA 9412-11030 - Соединитель

5 SA 9413-11020

  • SA 9413-11020 - Угольник

6 VOE 14609529

  • VOE 14609529 - Ниппель

7 VOE 14578883

  • VOE 14578883 - Трубка

8 SA 9413-11030

  • SA 9413-11030 - Угольник

9 VOE 14500295

  • VOE 14500295 - Скоба (хомут)

9 VOE 14500295

  • VOE 14500295 - Скоба (хомут)

10 SA 9416-11101

  • SA 9416-11101 - Соединитель

11 SA 2043-00120

  • SA 2043-00120 - Гайка

11 SA 2043-00120

  • SA 2043-00120 - Гайка шестигранная

12 SA 9451-04472

  • SA 9451-04472 - Шланг

13 SA 9452-06227

  • SA 9452-06227 - Шланг

14 SA 9451-03548

  • SA 9451-03548 - Шланг в сборе

15 SA 9453-03550

  • SA 9453-03550 - Шланг в сборе

16 SA 9453-03246

  • SA 9453-03246 - Шланг

16 SA 9453-03246

  • SA 9453-03246 - Шланг в сборе

17 VOE 984349

  • VOE 984349 - Винт с внутренним шестигранником

17 VOE 984349

  • VOE 984349 - Болт

18 VOE 955922

  • VOE 955922 - Шайба пружинная

18 VOE 955922

  • VOE 955922 - Шайба пружинная

19 VOE 948700

  • VOE 948700 - Кольцо уплотнительное (О-кольцо)

20 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

20 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

21 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

21 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

22 SA 9211-10000

  • SA 9211-10000 - Шайба

22 SA 9211-10000

  • SA 9211-10000 - Шайба

23 VOE 992504

  • VOE 992504 - Винт с внутренним шестигранником

23 VOE 992504

  • VOE 992504 - Болт

24 SA 9451-04246

  • SA 9451-04246 - Шланг

25 SA 9453-04562

  • SA 9453-04562 - Шланг

26 SA 9452-06229

  • SA 9452-06229 - Шланг

27 VOE 14515524

  • VOE 14515524 - Скоба (хомут)

27 VOE 14515524

  • VOE 14515524 - Скоба (хомут)

28 VOE 14578882

  • VOE 14578882 - Фланец

29 VOE 984080

  • VOE 984080 - Винт с внутренним шестигранником

29 VOE 984080

  • VOE 984080 - Винт с внутренним шестигранником

30 VOE 14576326

  • VOE 14576326 - Насос пилотный (шестерённый)

31 VOE 14531148

  • VOE 14531148 - Прокладка

31 VOE 14531148

  • VOE 14531148 - Прокладка

32 VOE 955923

  • VOE 955923 - Шайба пружинная

32 VOE 955923

  • VOE 955923 - Шайба пружинная

33 SA 9211-12000

  • SA 9211-12000 - Шайба

33 SA 9211-12000

  • SA 9211-12000 - Шайба

34 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

34 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

35 VOE 14551806

  • VOE 14551806 - Клапан

36 VOE 14551805

  • VOE 14551805 - Клапан встроенный в сборе

37 VOE 984343

  • VOE 984343 - Винт с внутренним шестигранником

37 VOE 984343

  • VOE 984343 - Винт с внутренним шестигранником
