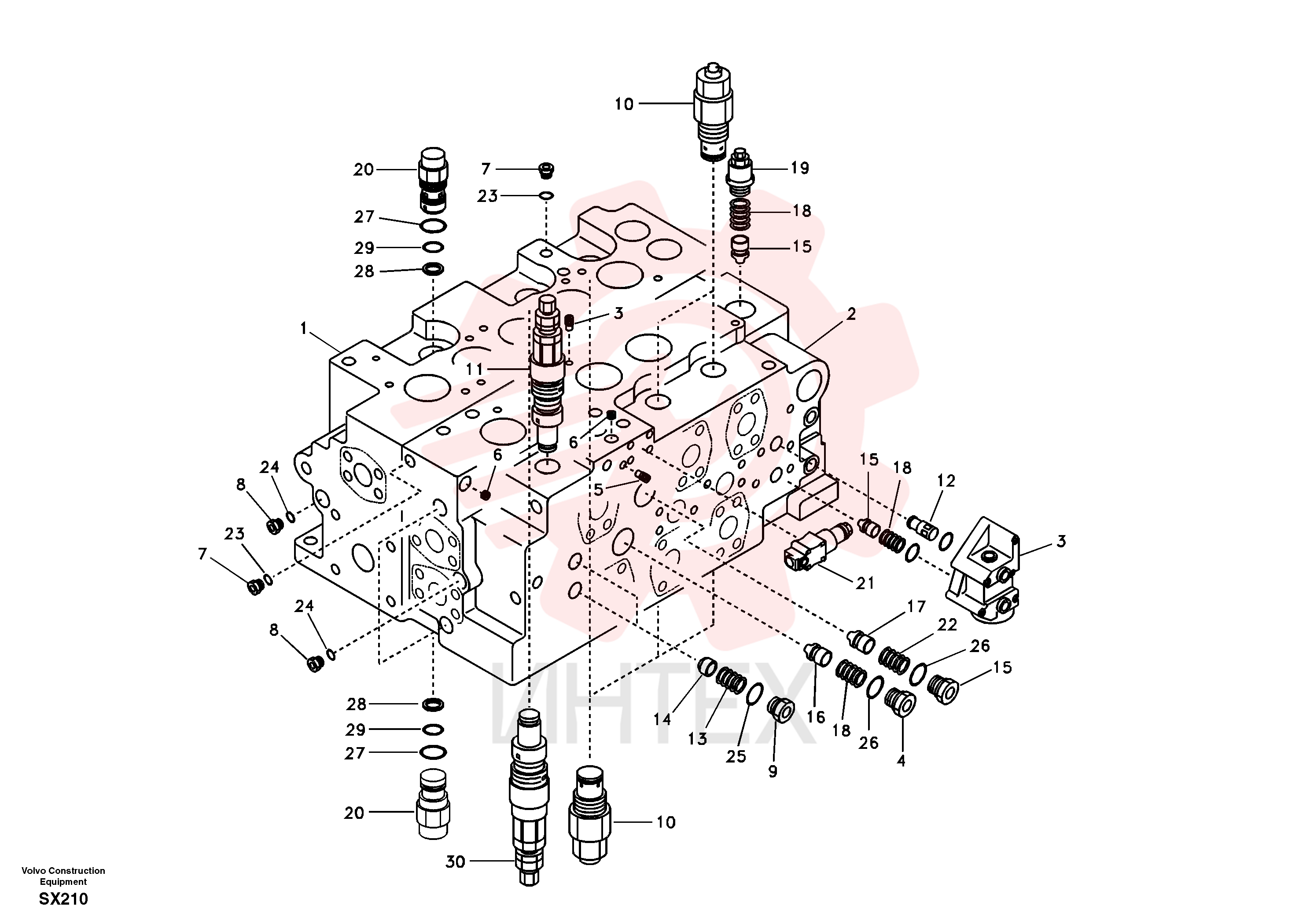

VOE 14550093 Клапан регулирующий (распределительный) (часть 4)

VOE 14550093 Клапан регулирующий (распределительный) (часть 4)

— VOE 14550093

  • VOE 14550093 - Клапан регулирующий (распределительный)

1 VOE 14502364

  • VOE 14502364 - Кожух

2 VOE 14502366

  • VOE 14502366 - Кожух

3 VOE 14502373

  • VOE 14502373 - Клапан

4 VOE 14502387

  • VOE 14502387 - Пробка (заглушка)

5 SA 7242-11040

  • SA 7242-11040 - Пробка (заглушка)

5 SA 7242-11040

  • SA 7242-11040 - Пробка (заглушка)

6 SA 8230-36150

  • SA 8230-36150 - Жиклер

7 SA 8230-36410

  • SA 8230-36410 - Пробка (заглушка)

8 SA 8230-36420

  • SA 8230-36420 - Пробка (заглушка)

9 SA 8230-36430

  • SA 8230-36430 - Пробка (заглушка)

10 SA 8230-36590

  • SA 8230-36590 - Клапан предохранительный (разгрузочный
  • сброса давления)

11 SA 8230-36600

  • SA 8230-36600 - Клапан предохранительный (разгрузочный
  • сброса давления)

12 SA 8230-36610

  • SA 8230-36610 - Клапан

13 SA 8230-36730

  • SA 8230-36730 - Пружина

14 SA 8230-36800

  • SA 8230-36800 - Пружина

15 SA 8230-36850

  • SA 8230-36850 - Пробка (заглушка)

16 SA 8230-36900

  • SA 8230-36900 - Опора

17 SA 8230-36910

  • SA 8230-36910 - Опора

18 SA 8230-27990

  • SA 8230-27990 - Пружина

19 SA 8230-37250

  • SA 8230-37250 - Пробка (заглушка)

20 SA 8230-37270

  • SA 8230-37270 - Пробка (заглушка)

21 SA 8230-37280

  • SA 8230-37280 - Клапан

22 SA 8230-37290

  • SA 8230-37290 - Пружина

23 SA 9511-12008

  • SA 9511-12008 - Кольцо уплотнительное (О-кольцо)

24 SA 9511-12014

  • SA 9511-12014 - Кольцо уплотнительное (О-кольцо)

25 SA 9511-12024

  • SA 9511-12024 - Кольцо уплотнительное (О-кольцо)

26 SA 9511-12029

  • SA 9511-12029 - Кольцо уплотнительное (О-кольцо)

27 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

27 VOE 983528

  • VOE 983528 - Кольцо уплотнительное (О-кольцо)

28 SA 9511-1222A

  • SA 9511-1222A - Кольцо уплотнительное (О-кольцо)

29 SA 9566-1022A

  • SA 9566-1022A - Кольцо

29 SA 9566-1022A

  • SA 9566-1022A - Кольцо

30 VOE 14552973

  • VOE 14552973 - Клапан предохранительный (разгрузочный
  • сброса давления)

100 VOE 14545300

  • VOE 14545300 - Комплект уплотнений
