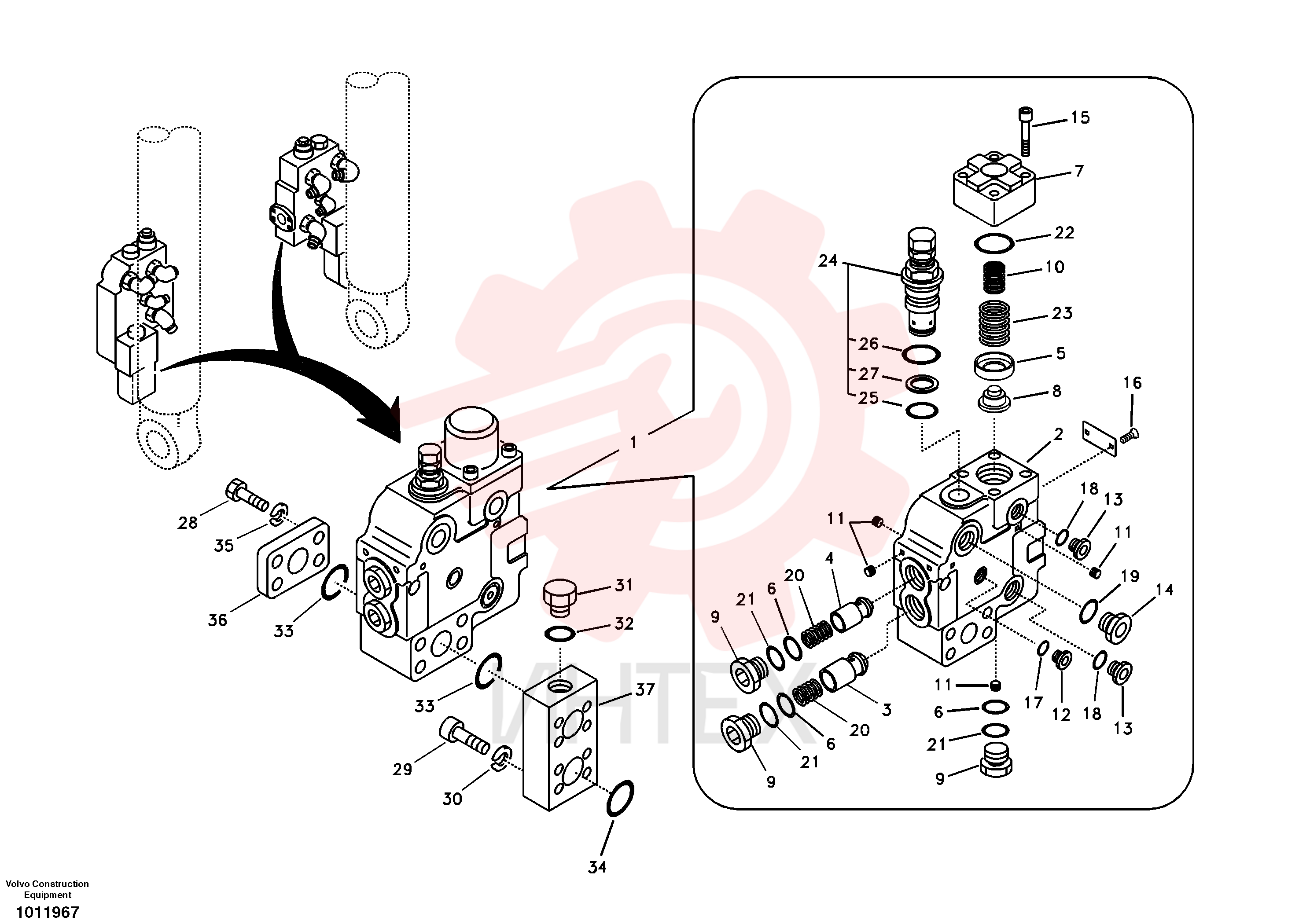

VOE 14549884 Клапан регулирующий (распределительный) (часть 1)

VOE 14549884 Клапан регулирующий (распределительный) (часть 1)

— VOE 14549884

  • VOE 14549884 - Клапан регулирующий (распределительный)
  • Правый

1 VOE 14549885

  • VOE 14549885 - Клапан регулирующий (распределительный)
  • Левый

2 VOE 14510941

  • VOE 14510941 - Корпус

3 VOE 14505558

  • VOE 14505558 - Тарелка клапана

4 VOE 14505557

  • VOE 14505557 - Тарелка клапана

5 VOE 14505560

  • VOE 14505560 - Кольцо

6 SA 9566-20300

  • SA 9566-20300 - Кольцо

7 VOE 14505555

  • VOE 14505555 - Крышка

7 VOE 14505555

  • VOE 14505555 - Крышка

8 VOE 14505561

  • VOE 14505561 - Кольцо

9 VOE 14505562

  • VOE 14505562 - Пробка (заглушка)

9 VOE 14505562

  • VOE 14505562 - Пробка (заглушка)

10 VOE 14505564

  • VOE 14505564 - Пружина

11 SA 7242-11040

  • SA 7242-11040 - Пробка (заглушка)

11 SA 7242-11040

  • SA 7242-11040 - Пробка (заглушка)

12 SA 7273-10751

  • SA 7273-10751 - Крышка

12 SA 7273-10751

  • SA 7273-10751 - Крышка

13 SA 9415-11032

  • SA 9415-11032 - Пробка (заглушка)

14 SA 9415-11042

  • SA 9415-11042 - Пробка (заглушка)

15 SA 9016-20807

  • SA 9016-20807 - Винт с внутренним шестигранником

15 SA 9016-20807

  • SA 9016-20807 - Винт с внутренним шестигранником

16 SA 1010-11360

  • SA 1010-11360 - Болт

17 VOE 983502

  • VOE 983502 - Кольцо уплотнительное (О-кольцо)

17 VOE 983502

  • VOE 983502 - Кольцо уплотнительное (О-кольцо)

18 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

18 VOE 983505

  • VOE 983505 - Кольцо уплотнительное (О-кольцо)

19 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

19 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

20 SA 7273-10600

  • SA 7273-10600 - Пружина

20 SA 7273-10600

  • SA 7273-10600 - Пружина

21 VOE 990582

  • VOE 990582 - Кольцо уплотнительное (О-кольцо)

21 VOE 990582

  • VOE 990582 - Кольцо уплотнительное (О-кольцо)

22 VOE 990587

  • VOE 990587 - Кольцо уплотнительное (О-кольцо)

22 VOE 990587

  • VOE 990587 - Кольцо уплотнительное (О-кольцо)

23 VOE 14510943

  • VOE 14510943 - Пружина

24 SA 7270-30160

  • SA 7270-30160 - Клапан

24 SA 7270-30160

  • SA 7270-30160 - Клапан

25 VOE 983507

  • VOE 983507 - Кольцо уплотнительное (О-кольцо)

25 VOE 983507

  • VOE 983507 - Кольцо уплотнительное (О-кольцо)

26 VOE 932042

  • VOE 932042 - Кольцо уплотнительное (О-кольцо)

26 VOE 932042

  • VOE 932042 - Кольцо уплотнительное (О-кольцо)

27 SA 9566-10160

  • SA 9566-10160 - Кольцо

28 SA 9011-21220

  • SA 9011-21220 - Винт с шестигранной головкой

28 SA 9011-21220

  • SA 9011-21220 - Болт

29 VOE 984137

  • VOE 984137 - Болт

30 SA 9213-14000

  • SA 9213-14000 - Шайба

30 SA 9213-14000

  • SA 9213-14000 - Шайба пружинная

31 SA 9415-11061

  • SA 9415-11061 - Пробка (заглушка)

32 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

32 VOE 983527

  • VOE 983527 - Кольцо уплотнительное (О-кольцо)

33 VOE 948700

  • VOE 948700 - Кольцо уплотнительное (О-кольцо)

34 VOE 949238

  • VOE 949238 - Кольцо уплотнительное (О-кольцо)

34 VOE 949238

  • VOE 949238 - Кольцо уплотнительное (О-кольцо)

35 VOE 955923

  • VOE 955923 - Шайба пружинная

35 VOE 955923

  • VOE 955923 - Шайба пружинная

36 VOE 14531031

  • VOE 14531031 - Крышка

37 VOE 14525048

  • VOE 14525048 - Корпус клапана

100 VOE 14519773

  • VOE 14519773 - Комплект уплотнений
