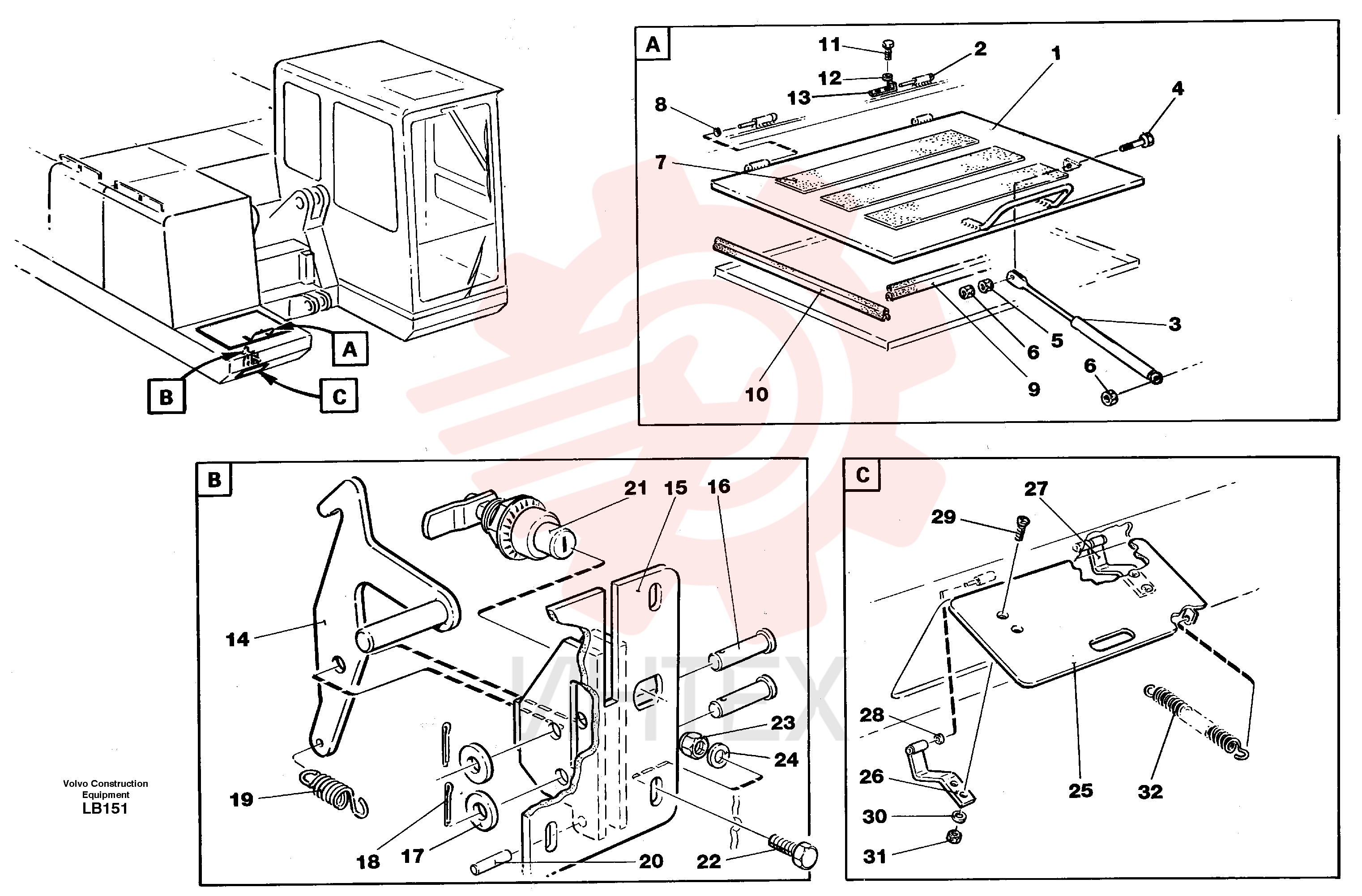

VOE 14246771 Замок (часть 2)

VOE 14246771 Замок (часть 2)

VOE 14246771 Замок (часть 2)

— VOE 14246771

  • VOE 14246771 - Замок

1 VOE 14343072

  • VOE 14343072 - Люк

2 VOE 14014281

  • VOE 14014281 - Фланец петли

2 VOE 14014281

  • VOE 14014281 - Фланец петли

3 VOE 14212963

  • VOE 14212963 - Упор газовый

4 VOE 955274

  • VOE 955274 - Винт с шестигранной головкой

4 VOE 955274

  • VOE 955274 - Винт с шестигранной головкой

5 VOE 13955781

  • VOE 13955781 - Гайка

5 VOE 13955781

  • VOE 13955781 - Гайка

6 VOE 13963105

  • VOE 13963105 - Гайка стопорная

6 VOE 13963105

  • VOE 13963105 - Гайка стопорная

7 VOE 14052911

  • VOE 14052911 - Накладка противоскользящая

8 VOE 14213639

  • VOE 14213639 - Шайба

8 VOE 14213639

  • VOE 14213639 - Шайба

9 VOE 14211217

  • VOE 14211217 - Полоса зажимная
  • L = 2 x 741MM

9 VOE 14211217

  • VOE 14211217 - Полоса зажимная
  • L = 2 x 741MM

10 VOE 14211217

  • VOE 14211217 - Полоса зажимная
  • L = 2 x 639MM

10 VOE 14211217

  • VOE 14211217 - Полоса зажимная
  • L = 2 x 639MM

11 VOE 955274

  • VOE 955274 - Винт с шестигранной головкой

11 VOE 955274

  • VOE 955274 - Винт с шестигранной головкой

12 VOE 955893

  • VOE 955893 - Шайба

12 VOE 955893

  • VOE 955893 - Шайба

13 VOE 14251412

  • VOE 14251412 - Упор

14 VOE 14246772

  • VOE 14246772 - 14246772

15 VOE 14246773

  • VOE 14246773 - Крепление

16 VOE 14056497

  • VOE 14056497 - Палец шарнирный

17 VOE 14015145

  • VOE 14015145 - Шайба

17 VOE 14015145

  • VOE 14015145 - Шайба

18 VOE 907838

  • VOE 907838 - Шплинт

19 VOE 14213454

  • VOE 14213454 - Пружина натяжная

20 VOE 968748

  • VOE 968748 - Штифт пружинный

20 VOE 968748

  • VOE 968748 - Штифт пружинный

21 VOE 14213446

  • VOE 14213446 - Замок

22 VOE 13955295

  • VOE 13955295 - Болт

22 VOE 13955295

  • VOE 13955295 - Болт

23 VOE 963106

  • VOE 963106 - Гайка стопорная

23 VOE 963106

  • VOE 963106 - Гайка стопорная

24 VOE 930840

  • VOE 930840 - Шайба

24 VOE 930840

  • VOE 930840 - Шайба

25 VOE 14246769

  • VOE 14246769 - Люк

26 VOE 14245026

  • VOE 14245026 - Распорка
  • Левый

26 VOE 14245026

  • VOE 14245026 - Распорка
  • Левый

27 VOE 14245027

  • VOE 14245027 - Распорка
  • Правый

27 VOE 14245027

  • VOE 14245027 - Распорка
  • Правый

28 VOE 14214748

  • VOE 14214748 - Шайба

28 VOE 14214748

  • VOE 14214748 - Шайба

29 VOE 14213350

  • VOE 14213350 - Болт

29 VOE 14213350

  • VOE 14213350 - Болт

30 VOE 955893

  • VOE 955893 - Шайба

30 VOE 955893

  • VOE 955893 - Шайба

31 VOE 13955781

  • VOE 13955781 - Гайка

31 VOE 13955781

  • VOE 13955781 - Гайка

32 VOE 14213000

  • VOE 14213000 - Пружина натяжная

32 VOE 14213000

  • VOE 14213000 - Пружина натяжная
